Máquina de electroerosión por hilo:como la máquina anterior, ya te puedes imaginar que trabaja desgastando el material con descargas eléctricas, pero, a diferencia de la electroerosión por penetración, esta máquina tiene un hilo que está en continuo movimiento y el cual, al avanzar, corta la pieza.

Este proceso se utiliza para conseguir tolerancias muy precisas en zonas imposibles de acceder con otros medios. Además, no importa lo dura que sea la pieza; es capaz de cortar casi cualquier material que se le ponga por delante. Normalmente, realiza mejor su trabajo cuanto más duro es el material que cortar.

Gracias a que las máquinas cada vez cuentan con más ejes, pueden hacer trabajos increíbles.

Sí, lo sé. Las máquinas de electroerosión por hilo deben estar con las máquinas CNCy no con las máquinas convencionales.Las he mencionado aquí, para que tengas presente los dos tipos de electroerosión más empleados.

En la electroerosión por penetración,el electrodo solo realiza movimientos de arriba hacia abajo y, por lo tanto, no necesita un control para la gestión de los ejes aunque, por supuesto, también hay versiones CNC.

En la electroerosión por hilo,podemos trabajar con muchos ejes a la vez y necesitamos, sin duda, un control numérico para poder hacer la programación.

¿Recuerdas que, al principio del libro, hablábamos de que los talleres cada vez se parecen más a un laboratorio que a una mina de carbón? Pues esto se encuentra directamente relacionado con las máquinas.

Las máquinas antiguas, ya sean máquinas convencionales o CNC, apenas disponen de cierres, chapas, carcasas o carenados que eviten que, al utilizarlas, la viruta, la taladrina, los aceites de corte, etc. salgan despedidos en todas direcciones y ensucien cuanto rodea a la máquina.

Las máquinas modernas, por lo general, se fabrican con carenados, que hacen que la máquina sea estanca y la viruta y la suciedad que se producen al trabajar se queden dentro de la máquina y, así, mantener la zona de trabajo limpia.

Por supuesto, hay excepciones. Las máquinas de grandes dimensiones, ya sean tornos o fresadoras, suelen permanecer al aire.

Antes de empezar a hablar sobre las máquinas CNC,vamos a intentar entender qué máquinas hacen los distintos tipos de trabajos. Esta explicación también sirve para las máquinas convencionales que acabamos de ver.

Imagen de Haas Automation Inc.

Imagen de Ibarmia.

Básicamente, un torno puede fabricar piezas de revolución. «Pieza de revolución» se llama a una pieza cilíndrica; no debe confundirse con una pieza redonda. Una pieza redonda es, por ejemplo, un balón, y una pieza cilíndrica, un bate de béisbol.

Y, en una fresadora, vamos a fabricar piezas cuadradas, hexagonales, cilíndricas o casi con cualquier forma.

En un torno, la pieza se sujeta a un plato que la hace girar, mientras la herramienta se mueve a lo largo y ancho de la pieza, mecanizándola.

En una fresadora, la pieza se mantiene quieta, sujeta a la mesa, y es la herramienta la que gira y se mueve alrededor de la pieza, mecanizándola.

Esta explicación que te acabo de dar es demasiado simple y general. Vamos a dejar esta definición para los tornos y fresas convencionales, ya que, en máquinas CNC, puedo hacer casi cualquier trabajo en ambas máquinas.

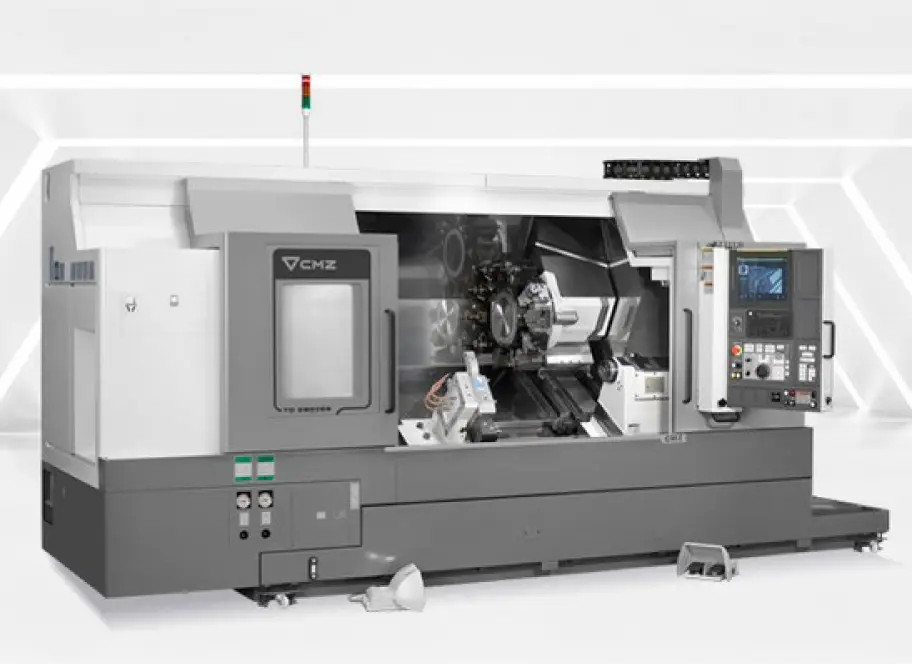

En estas imágenes, puedes ver tornos CNC de la marca CMZ, un fabricante de tornos español y uno de los mejores a nivel mundial.

Como puedes observar, este torno TTL se encuentra realizando un fresado, pero no un fresado normal: un fresado con 2 torretas, 24 posiciones motorizadas y mecanizando hasta 12 000 rpm.

Imágenes de CMZ.

Imagen de LNS.

Por si pensabas que los tornos modernos no son suficientemente autónomos, también puedes acoplar un avanzabarras automáticoque, conectado al torno, permite la alimentación del material que se vaya a mecanizar.

Una vez lo recargas con las barras a diferentes medidas, en función del modelo, se integra con el torno y le proporciona un suministro continuo de material.

Imagen de Haas Automation Inc.

El fabricante Haas Automation ofrece su propio cargador automático de piezaspara sus tornos.

Se integra directamente sobre el control del torno; de esta forma, podemos conseguir una alta producción cuando mecanizamos grandes series de piezas.

Y, por supuesto, también podemos situar un brazo robotizado al lado del torno o la fresadora para realizar el cambio de pieza. Este sistema tiene un precio elevado y, por el momento, solo lo emplean fábricas donde se realizan grandes lotes de piezas iguales.

Existen en el mercado gran variedad de tornos en virtud del trabajo que se realice, ya que no se utiliza el mismo tipo de máquina para piezas pequeñas y en grandes cantidades que para fabricar piezas de grandes dimensiones.

Los tornos de bancada horizontalson los más habituales con los que te encontrarás en cualquier taller. Permiten un amplio abanico de posibilidades en cuanto a trabajos para realizar y poseen una gran estabilidad; son fiables y potentes y ofrecen una alta productividad. Este tipo de tornos nos permiten el uso de contrapuntos y lunetas, lo que garantiza unos mecanizados precisos y un gran arranque de viruta.

Los tornos verticalesson perfectos para el mecanizado de piezas de gran tamaño y pesadas. Por lo tanto, suelen ser máquinas voluminosas y potentes, que no aportan grandes velocidades de corte, pero, gracias a las nuevas tecnologías, cada vez pueden hacer más funciones.

Los centros de torneadopresentan capacidades multifunción, además de varios ejes añadidos.

En la torreta de las herramientas, se pueden incluir herramientas motorizadas, gracias a las cuales podremos hacer trabajos de fresado, taladradoy roscadoen distintas caras de la pieza.

También pueden incluir un subhusillo o husillo secundario, el cual se posiciona en la zona donde habitualmente se encuentra el contrapunto y, gracias al cual, podremos cambiar la pieza de un husillo a otro de forma automática, lo que permite el mecanizado de todas las caras de la pieza y la realización de un trabajo completo, sin necesidad de girar la pieza de forma manual.
