Сфера применения микропроцессоров обширна. На них можно построить микрокалькуляторы, электронные часы, настоящие ЭВМ, системы автоматического регулирования, блоки управления домашним радиокомплексом, стиральной машиной, кухонной плитой — одним словом, чем угодно. Специализация микропроцессора для конкретных функций, выполняемых им в аппаратуре, достигается записью в его память соответствующих программ. Встроенные микропроцессоры придают разнообразным приборам, устройствам и механизмам вполне «разумный» характер. Микропроцессор — неотъемлемая часть станков с числовым программным управлением, манипуляторов и роботов, систем управления транспортными средствами, обучающих систем. Где угодно, вплоть до детских игрушек, может применяться микропроцессор.

Столь многообещающий прибор заслуживает, чтобы мы подробнее познакомились с его устройством. Внешне микропроцессор выглядит как обычная интегральная микросхема в пластмассовом или металлическом корпусе, только он чуть-чуть крупнее, да и выводов имеет больше. Его габаритные размеры измеряются сантиметрами, но большую часть объема занимают корпус и выводы. В середине расположен кристалл, на котором размещены десятки тысяч транзисторов со всеми сопутствующими компонентами и соединениями. Только вдумайтесь в эту цифру: десятки тысяч транзисторов в одном корпусе!

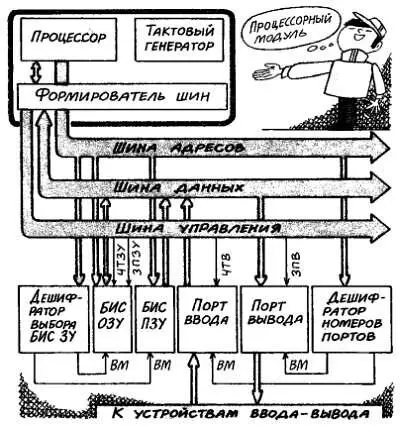

Обратимся к функциональной схеме микроЭВМ, показанной на рисунке. Процессор и ряд вспомогательных устройств образуют процессорный модуль. В него входит также тактовый генератор, определяющий ритм вычислений, и формирователь шин, т. е. наборов соединительных проводников, объединяющих одноименные выводы всех периферийных моделей. По роду передаваемой информации различают пишу данных, шину адресов и шину управления. По шинам данных передается в двоичном коде обрабатываемая информация, причем в обоих направлениях — от периферийных устройств к процессору и обратно. Информация передается в большинстве микропроцессоров восьми- или шестнадцатиразрядными числами, которые называют байтами.

Мини-ЭВМ.

К периферийным устройствам относятся прежде всего устройства памяти. Память разделяется на ячейки, имеющие каждая свой адрес. Ячейки содержат 8 или 16 (в зависимости от числа разрядов процессора) элементов памяти, например триггеров. Все ячейки объединены в одну БИС. По роду вспомогательных операций различают оперативную память — оперативное запоминающее устройство (ОЗУ) и постоянную память — постоянно запоминающее устройство (ПЗУ). В ОЗУ записываются промежуточные данные вычислений. Там же могут храниться и программы в случае, если микроЭВМ имеет универсальное назначение, т. е. может использоваться для различных целей. Информация в ОЗУ может записываться и считываться при работе ЭВМ, а после ее выключения теряется.

В отличие от ОЗУ из ПЗУ можно только считывать информацию. Она записана там раз и навсегда и не теряется при выключении ЭВМ. У специализированных ЭВМ в ПЗУ могут храниться программа, некоторые константы, необходимые при вычислениях. Данные закладываются в ПЗУ либо при изготовлении микросхемы, либо в процессе ввода ЭВМ в эксплуатацию.

К периферийным устройствам относятся также порты ввода и вывода, выполненные в виде 8- или 16-разрядных регистров. Они предназначены для подключения внешних устройств, различных датчиков и других поставщиков информации, клавиатуры ввода данных, устройств визуального отображения информации (дисплеев), исполнительных механизмов.

Все периферийные модули имеют входы для приема управляющего сигнала ВМ (выбор модуля). Он передается по шине адресов через соответствующие дешифраторы. В процессе работы ЭВМ в каждый данный момент этим сигналом включается только один модуль. Между ним и процессором происходит обмен информацией. Все порты имеют номера и активизируются при появлении на шине адресов кода, соответствующего их номеру. Кроме того, для включения в работу любого из периферийных модулей на шине управления должен появиться сигнал (ВМ), определяющий выбор группы модулей [порты или запоминающие устройства (ЗУ)] и направления обмена информацией, например сигнал чтения из модулей запоминающих устройств (ЧТЗУ), сигнал записи в модули запоминающих устройств (ЗПЗУ), сигнал чтения из порта ввода (ЧТВ), сигнал записи в порт вывода (ЗПВ).
