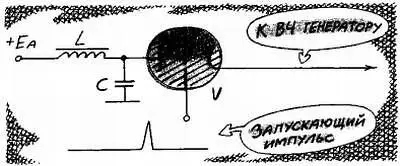

Импульсный генератор.

Импульсный модулятор с накопительным конденсатором имеет один существенный недостаток. По мере расходования заряда конденсатора при генерировании радиоимпульса напряжение на нем быстро падает, а с ним и мощность высокочастотных колебаний. В результате генерируется остроконечный радиоимпульс с пологим спадом. Гораздо выгоднее работать с прямоугольными импульсами, мощность которых в течение их длительности остается примерно постоянной. Прямоугольные импульсы будут генерироваться описанным генератором, если накопительный конденсатор заменить искусственной длинной линией, разомкнутой на свободном конце: например, может использоваться отрезок коаксиального кабеля. Волновое сопротивление линии должно равняться сопротивлению генератора ВЧ колебаний со стороны зажимов питания, т. е. отношению его анодного напряжения к анодному току. В момент поджигания тиратрона вдоль длинной линии побежит волна напряжения, разряжающая линию. Процесс закончится, когда волна напряжения, отразившись от разомкнутого конца линии, вернется к аноду тиратрона. Линия будет разряжена полностью, и тиратрон погаснет. Таким образом, длительность импульса определяется длиной линии и равна отношению удвоенной длины линии к скорости распространения волн в ней. Генераторы модулирующих импульсов с искусственными длинными линиями получили самое широкое распространение в радиолокационной технике.

Для перехода к дециметровым, а потом и к сантиметровым волнам ВЧ генератор с двухпроводными линиями оказался непригодным. Ведь длина линии составляет менее четверти длины волны, так какой же она должна быть на волне, скажем, 3 см? Кроме того, время пролета электронов в лампе оказывается больше периода колебаний, что полностью нарушает работоспособность триода. И здесь нашли выход. Длинные линии-контуры заменили объемными резонаторами. Что же это такое? Поясним на примере. Возьмем ВЧ контур, содержащий индуктивность в виде катушки всего из одного витка и небольшой конденсатор. Будем стараться повысить его резонансную частоту, не уменьшая размеров. Но как, разве это можно? Можно. Подключим вторую такую же катушку — виток параллельно первой. Общая индуктивность уменьшится, а частота возрастет. Подключим третью, четвертую и т. д., пока витки не образуют сплошную стенку вокруг конденсатора. Получился тороидальный объемный резонатор. Раздвинем пластины, чтобы уменьшить емкость и еще повысить частоту. Образовался цилиндрический объемный резонатор. Его размеры составляют от нескольких длин волн до половины длины волны, соответствующей резонансной частоте. Энергия подводится к объемному резонатору и выводится из него с помощью штыря, петли или отверстия связи.

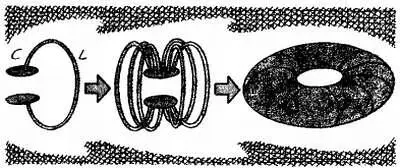

От колебательного контура к тороидальному объемному резонатору.

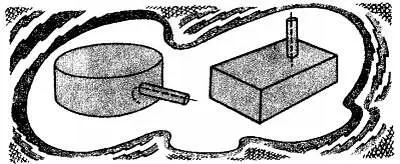

Цилиндрический и прямоугольный резонаторы.

Объемный резонатор не обязательно должен быть цилиндрическим, он может быть и прямоугольным. Если длину прямоугольного резонатора увеличивать до бесконечности, мы получим волновод — полую металлическую трубу прямоугольного сечения, в которой может распространяться высокочастотная энергия. На сантиметровых волнах двухпроводные фидерные линии сильно излучают, а коаксиальные вносят большие потери. Поэтому передача колебаний к антенне осуществляется только с помощью волноводов.

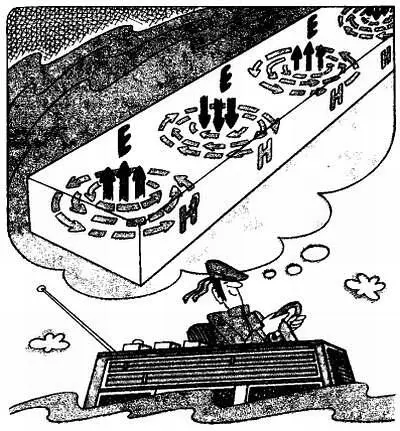

В волноводах и объемных резонаторах уже трудно говорить о токах или напряжениях. Там существуют электрическое Еи магнитное Нполя, т. е. те же поля, что в электромагнитной волне, распространяющейся в свободном пространстве. Таким образом, в волноводе (в соответствии с его названием) распространяется уже хорошо нам знакомая электромагнитная волна. На рисунке стрелками показаны направления электрического (сплошные линии) и магнитного (штриховые линии) полей.

Волновод.

Энергию волны из волновода в открытое пространство простым и естественным образом можно передать с помощью рупорной антенны. Хорошая рупорная антенна должна быть длинной, поскольку любые неоднородности в волноводе приводят к отражению распространяющейся энергии. Переход от волновода к рупору как-раз и является такой неоднородностью, поэтому он должен быть достаточно плавным. Есть и еще одно соображение в пользу длинных рупоров. Чтобы правильно сформировалась диаграмма направленности, поле в раскрыве антенны должно быть синфазным. Это значит, что колебания поля электромагнитной волны в различных точках раскрыва должны происходить одновременно. Но при распространении от рупора и вдоль его грани волна проходит разный путь и колебания на краях раскрыва запаздывают относительно колебаний в центре. Если разница путей достигнет четверти, или даже половины длины волны, рупорная антенна окажется неэффективной. Для уменьшения указанной разницы путей, рупорные антенны делают длинными.
