Из самого названия ясно, что антенна этой станции вращается вокруг вертикальной оси, «просматривая» все азимутальные направления от 0 до 360°. Структурная схема РЛС и порядок работы остаются прежними, но индикатор кругового обзора (ИКО) выполнен совсем по-другому. Пилообразное напряжение развертки подается на специальный кольцевой отклоняющий электрод, и линия развертки проходит по радиусу — от центра к краю экрана. Она поворачивается синхронно с антенной. Для поворота линии развертки на обычные отклоняющие пластины X и Y подают синусоидальные переменные напряжения в квадратуре, т. е. на одну пару пластин — косинусоидальное напряжение, а на другую — синусоидальное. Частоты этих напряжений равны частоте вращения антенны и составляют доли герца. Луч при этом описывал бы круги на экране, но, поскольку имеется еще напряжение радиальной развертки на кольцевом электроде, изменяющееся значительно быстрее с частотой повторения излучаемых импульсов, луч чертит линию развертки, вращающуюся вместе с вращением антенны.

Сигнал с выхода приемника подастся на управляющий электрод (сетку) ЭЛТ и заставляет луч увеличивать яркость при наличии отраженных импульсов. Таким образом, на экране ИКО луч «рисует» радиолокационную карту местности. Место расположения самой РЛС соответствует центру экрана. Локатор кругового обзора очень хорошо подходит для морской навигации, дальнего обнаружения воздушных целей, диспетчерского контроля в Аэропортах.

Теперь все чаще переходят к секторному обзору, при котором антенна «осматривает» не весь горизонт, а только нужную его часть. Большие наземные РЛС снабжают индикаторами нескольких типов: кругового обзора для обнаружения целей и контроля обстановки, типа А для точного определения дальности и т. д. Если, например, диаграмма направленности антенны может «качаться» еще и по углу места (для этого обычно не наклоняют всю антенну, достаточно «качать» ее облучатель), то применяют в дополнение к ИКО индикатор «дальность-высота». В нем луч развертывается по радиусу и «качается» в некотором секторе синхронно с антенной, а координаты выбраны прямоугольными. Такой индикатор наглядно покажет и высоту цели.

Необходимо сказать несколько слов о конструкции отдельных элементов разработанных радиолокационных станций. Мощный генератор высокой частоты для локаторов, работающих в диапазоне метровых волн, выполняется на электронных лампах, как правило триодах. Но колебательный контур, состоящий из катушки и конденсатора, уже не пригоден, поскольку катушка для частот в десятки и сотни магагерц должна быть маленькой, а это несовместимо с высокой мощностью колебаний. Поэтому катушка вырождается в отрезок двухпроводной линии, выполненной из толстых медных трубок. Линия настраивается передвижным короткозамыкающим мостиком. Симметричная линия лучше всего совмещается с двухтактным генератором, схема которого и показана на рисунке.

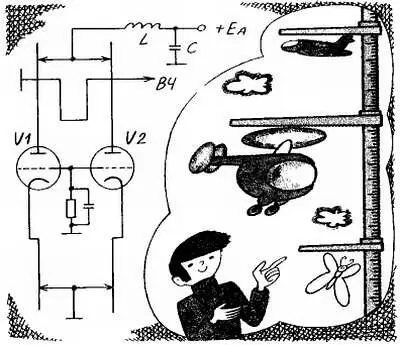

Триодный ВЧ генератор.

Конденсатора в контуре нет — его роль выполняют междуэлектродные емкости ламп. Через них осуществляется и обратная связь. Часть переменного анодного напряжения через емкость анод-катод возбуждает другой контур — линию, включенную между катодами ламп. Ее настройкой подбирают нужную для возбуждения колебаний фазу напряжения обратной связи. Сетки ламп заземляют по высокой частоте. Отбор мощности ВЧ колебаний осуществляют петлей связи, расположенной вблизи анодной линии. Напряжение анодного питания подают на короткозамыкающий мостик этой линии через ВЧ дроссель (катушку индуктивности), изолирующий источник питания от ВЧ колебаний.

Генератор будет работать в импульсном режиме, если его питать не постоянным анодным напряжением, а мощными высоковольтными импульсами. Они генерируются в устройстве с тиратроном — газоразрядной лампой, поджигаемой управляющим импульсом. Пока тиратрон погашен, накопительный конденсатор Сзаряжается через дроссель с большой индуктивностью Lот высоковольтного источника. Ток заряда невелик, а время заряда может достичь периода повторения импульсов. Короткий запускающий импульс поджигает тиратрон, и генератор ВЧ оказывается подключенным к накопительному конденсатору, заряженному до высокого потенциала (десятки киловольт). Генерируется очень короткий радиоимпульс, причем анодный ток ВЧ генератора может достичь десятков ампер. Заряд конденсатора расходуется в течение нескольких микросекунд или даже долей микросекунды, генерация прекращается, и тиратрон гаснет. Конденсатор Сснова начинает медленно заряжаться через дроссель L. Если бы ВЧ генератор заставили работать при такой мощности несколько дольше, то электроды лампы неминуемо расплавились бы, выгорели или испарились. Только благодаря краткости импульсов ничего этого не происходит, а средняя мощность генератора оказывается для него невысокой и вполне безопасной.
