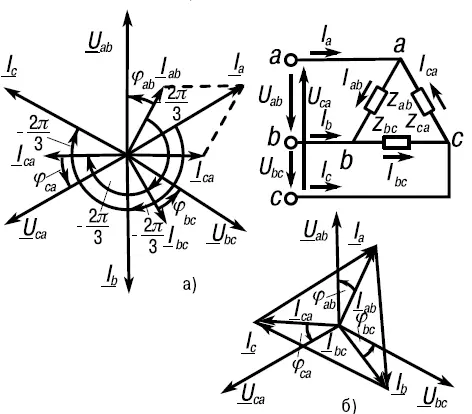

Рис. 27. Соединение фаз приемника треугольником и векторные диаграммы в случае симметричной нагрузки

Если не учитывать сопротивлений проводов сети, то напряжения приемника следует считать равными линейным напряжениям источника.

На основании схемы и последнего выражения можно сделать вывод о том, что соединение треугольником следует применять тогда, когда каждая фаза трехфазного приемника или однофазные приемники рассчитаны на напряжение, равное номинальному линейному напряжению сети. Фазные токи I ab , I bc и I ca в общем случае не равны линейным токам I a , I b и I c . Применяя первый закон Кирхгофа к узловым точкам a , b , c , можно получить следующие соотношения между линейными и фазными точками:

Используя указанные соотношения и имея векторы фазных токов, нетрудно построить векторы линейных токов.

При симметричной нагрузке в отношении любой фазы справедливы все формулы, полученные ранее для однофазных цепей, например:

При симметричной нагрузке:

При несимметричной нагрузке:

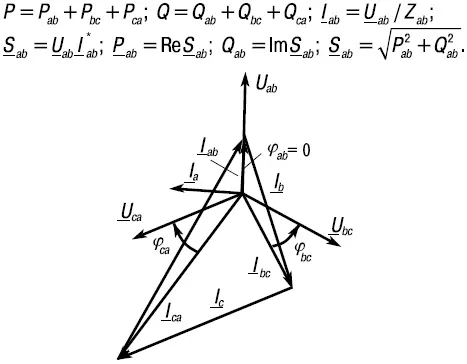

Рис. 28. Соединение фаз приемника треугольником

Магнитный усилитель (МУ)состоит из двух ферромагнитных магнитопроводов, на каждом из которых расположены рабочая обмотка ОР и обмотка управления ОУ. Для уменьшения потерь мощности магнитопроводы изготовляют из отдельных стальных листов. В некоторых случаях применяют ферритовые магнитопроводы. Рабочие обмотки соединяют, как показано на рисунке, параллельно либо последовательно и подключают к источнику переменного тока.

В цепь рабочих обмоток включен приемник электрической энергии r n . Обмотки управления соединены последовательно и получают питание от источника постоянного тока. Существенным является то, что обмотки управления включены встречно. Это дает возможность значительно уменьшить переменную составляющую тока в цепи управления, возникающую из-за магнитной связи между обмотками. Часто вместо двух обмоток управления МУ снабжается одной. Чтобы уменьшить переменную составляющую тока в цепи управления, обмотка должна охватывать в этом случае сразу два стержня магнитопроводов.

Цепь обмоток управления является входной цепью МУ, цепь рабочих обмоток – его выходной цепью.

Магнитный усилитель, изображенный на рисунке 29а, называется усилителем с выходом на переменном токе. Если приемник рассчитан на питание постоянным током, то его включают в цепь рабочих обмоток через выпрямительный мост (рис. 29б).

Магнитный усилитель в этом случае называется усилителем с выходом на постоянном токе.

Кроме магнитопроводов прямоугольной формы, МУ имеют магнитопроводы круглой и овальной формы. Вместо двух магнитопроводов некоторые МУ имеют один трехстержневой.

Обычно МУ снабжают несколькими обмотками управления, что дает возможность усиливать одновременно несколько сигналов, а также воздействовать на свойства и характеристику МУ. В зависимости от назначения обмоткам управления присваиваются соответствующие названия (обмотка управления, обмотка обратной связи по току, обмотка смещения и т. д.).

Рис. 29. Схемы МУ с выходом на переменном (а) и постоянном (б) токах

Для выяснения принципа действия МУ рассмотрим зависимость тока i рабочей цепи от степени подмагничивания магнитопроводов постоянным током управления I у. Будем считать сначала, что потери мощности в магнитопроводе, потоки рассеяния и активные сопротивления рабочих обмоток и потребителя равны нулю. На основании известных соотношений для идеализированной катушки с ферромагнитным магнитопроводом можно утверждать следующее.

Если напряжение источника изменяется по закону u = U m sin (ω t + π / 2), то при сделанных допущениях e 1= e 2= – u = E m sin (ω t + π / 2),
