Станислав Горобченко - Курс «Применение трубопроводной арматуры». Модуль «Арматура и оборудование морских платформ»

Конструкции всех типов оснований и применяемое оборудование для их обслуживания постоянно совершенствуются, поэтому доступные морские глубины непрерывно увеличиваются.

Организация морского промысла требует предварительных гидрометеорологических наблюдений за температурным режимом, направлением ветров и течений, их интенсивностью, состоянием грунта на морском дне.

Большое внимание при работе на акваториях уделяют защите металла от коррозии. Интенсивная коррозия, в десятки раз большая, чем в атмосфере и под водой, происходит в зоне попеременного смачивания и высыхания. Металл в этой зоне покрывают специальным защитным слоем.

Сооружения для морской добычи углеводородов

Хотя бурение скважин на море в основном осуществляется с использованием такого же основного оборудования, как и на суше, однако проекты освоения морских нефтяных и газовых месторождений существенно отличаются от проектов разработки наземных месторождений. Главное различие состоит в наличии верхнего строения платформы и подводного основания, на котором монтируется буровая установка.

Значительная сложность и специфика проведения буровых работ в море обусловливается окружающей средой, высокой стоимостью и уникальностью технических средств, необходимостью проведения работ под водой, организацией строительства и эксплуатации объектов в море. Главная особенность шельфовых разработок – высокие затраты и стесненность пространства для размещения оборудования. Стоимость выполнения буровых работ на море примерно на порядок превышает стоимость бурения на суше, табл. 1.1.

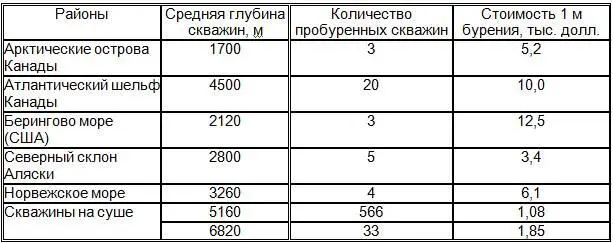

Табл. 1.1. Технико-экономические показатели бурения на море и на суше

Общее количество глубоководных добычных платформ и систем, установленных по всему миру к 2009 году, показано на рис. 1.4. и в табл.1.2.

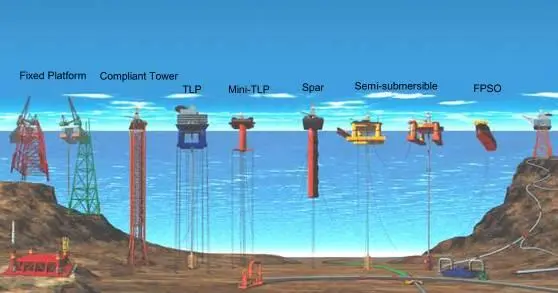

Рис.1.8. Типы используемых оффшорных систем морской добычи

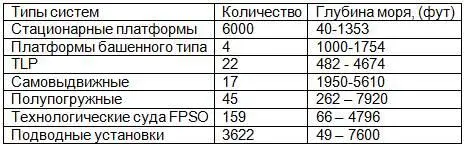

Табл. 1.2. Количество морских добывающих систем во всем мире

Подводные системы в данном случае означают, что трубопроводы подключаются к существующим подводным объектам или объектам на поверхности моря. Преимуществами подводных систем являются более низкая стоимость привлекаемого капитала и сокращение производственного цикла на 70% (до получения первой продукции) по сравнению с созданием систем на земле.

Геологическими особенностями морского бурения являются:

– Относительно меньшая величина горного давления в породах за счет того, что часть пород более высокой плотности заменяет морская вода плотностью 1,03 г\см 3. Это обстоятельство учитывают при ликвидации нефтепроявлений во избежание гидравлического разрыва пород.

– Меньшая, чем на суше, глубина залегания газоносных пластов.

Особенностью континентального шельфа является то, что 75% акваторий расположено в районах, которые продолжительное время покрыты льдами. Основными факторами, определяющими возможность строительства и эксплуатации нефтепромысловых объектов в море, являются:

– глубина моря,

– температурные условия,

– ветер,

– волнение и течения,

– ледовый покров,

– химический состав воды.

Строительство морских нефтепромысловых сооружений требует проведения инженерно-геологических изысканий морского дна. Достоверность и полнота данных определяют безопасность эксплуатации сооружения и экономичность проекта.

Для морской добычи требуется обычно 4 основных элемента, как показано на рис. 1.9.

– подводная система

– система гибких трубопроводов и стационарных трубопроводов, подъемные системы и стояки

– стационарные или плавучие платформы и устройства (системы, баржи, суда)

– эксплуатационное надповерхностное оборудование на платформе или системе

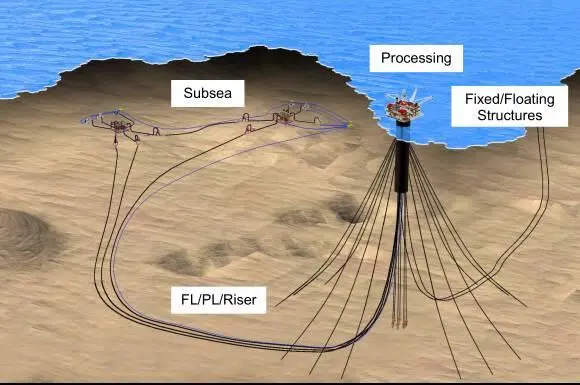

Рис. 1.9. Основные элементы морской добычи

Подводные системы

Подводный системы могут быть разбиты на три части следующим образом:

– скважинное оборудование (елка) и манифольд (коллектор),

– система управления – модуль подводного контроля и система остановки добычи
