Станислав Горобченко - Курс «Применение трубопроводной арматуры». Модуль «Арматура и оборудование морских платформ»

части компактно размещены в отдельном помещении.

Схема размещения блоков станции управления СУФА77

1 – насосно-аккумуляторная установка;

2 – модули управления эксплуатационными скважинами;

3 – модуль управления газонагнетательной скважиной;

4 – модули управления водонагнетательными скважинами;

5 – электрооборудование и комплекс программно-технических средств.

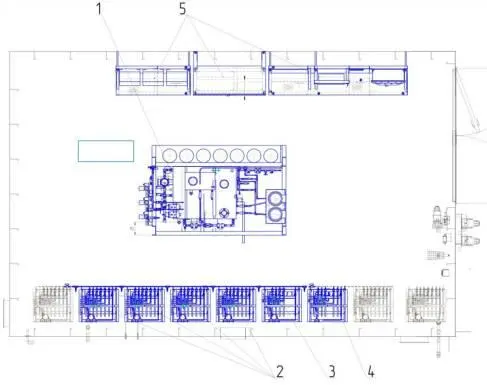

Рис. 2. Схема размещения блочно-модульной установки СУФА 77

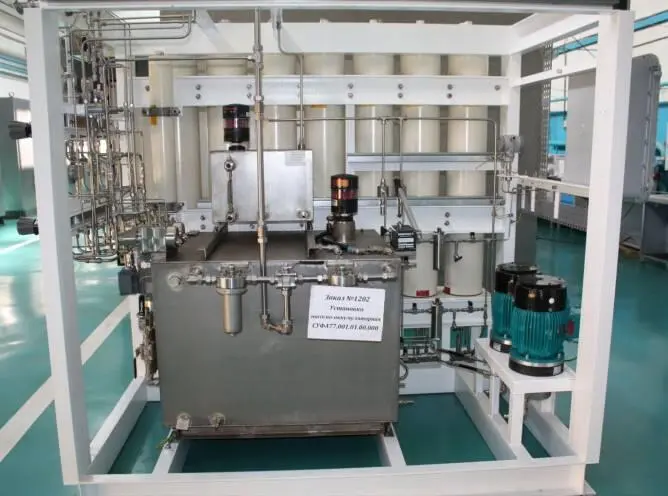

Рис.3. Насосно-аккумуляторная установка станции управления СУФА 77

а) б) в)

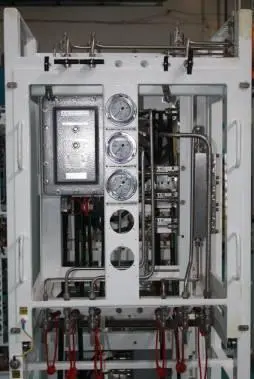

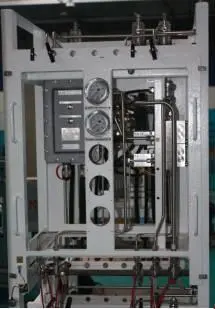

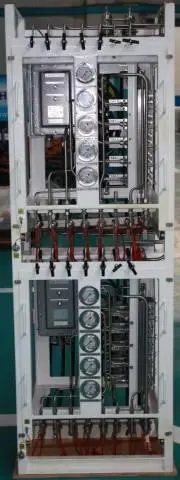

Рис. 4. Модули управления

а) эксплуатационной скважиной

б) водонагнетательной скважиной

в) управления газонагнетательной скважиной

В конечном итоге применение блочно-модульных конструкций для обустройства месторождений углеводородов позволит более оптимально разместить оборудование в замкнутом пространстве (помещении), сократить сроки и снизить затраты на монтаж и пусконаладочные работы на морской платформе. Суммарное ожидаемое снижение расходов составляет до 20%.

Освоение более глубоких акваторий шельфа потребовало создания более совершенных конструкций МП. Основные требования, учитываемые в современной проектной документации, приведены ниже:

– эффективность – конструкция должна наилучшим образом соответствовать своему функциональному назначению;

– надежность – вся конструкция в целом и ее элементы должны без повреждений противостоять нагрузкам на них и воздействиям в условиях эксплуатации, особенно штормам, ледовой нагрузке и сейсмическим воздействиям;

– долговечность – с безотказной работой в течение установленного срока ее эксплуатации;

– технологичность – при проектировании необходимо устанавливать соответствующие производственно-технические возможности изготовления, транспортировки, монтажа в море, предусматривать удобство в эксплуатации и возможность усиления конструкций;

– экономичность – затраты на проектирование, изготовление, монтаж и эксплуатацию должны быть минимальными;

– компактность и эргономичность – для возможности размещения оборудования в стесненном пространстве и удобства обслуживания;

– монтажепригодность – с полным или частичным демонтажем после завершения буровых и эксплуатационных работ.

ОБЗОР ТИПОВ МОРСКИХ ПЛАТФОРМ

В морской добыче особенно актуальны наклонные и многозабойные скважины, когда вся территория промысла сосредоточена на платформе с ограниченной площадью 4–6 тыс. м2. Освоение морских месторождений нефти и газа, связанное со строительством дорогостоящих платформ, осуществляют исключительно методами кустового и направленного бурения. В кусте бурят до 40–60 скважин.

Профили каждой скважины должны быть тщательно продуманы и запроектированы. В процессе бурения необходим постоянный контроль за положением ствола скважины в пространстве. Ведь первые пробуренные скважины уже дают продукцию, и нельзя допустить повреждения их обсадных колонн при бурении последующих выработок. Длина стволов направленных скважин может достигать 9 км, и часто они имеют горизонтальное окончание. Сложность проводки скважин на больших морских глубинах состоит еще и в правильном выборе промывочной жидкости. Поскольку давление вышележащей толщи воды меньше, чем обычное горное давление на таких же глубинах, возможен гидроразрыв пластов.

В зависимости от глубины вод и назначения скважин морские основания делят на стационарные (насыпи, насыпные и намороженные острова, свайные и крупноблочные основания, платформы гравитационного и каркасного типов) и мобильные, к которым относят баржи, самоподъемные и полупогружные установки.

На стационарных основаниях можно бурить и эксплуатировать скважины в привычных условиях, применяя обычный комплекс надежного стандартного бурового и эксплуатационного оборудования. Применение самоподъемных и особенно полупогружных установок требует принципиально нового подхода к оборудованию устьев и обслуживанию добычных скважин.
