Широкое применение методов индустриализации обустройства морских месторождений нефти и газа позволяет сократить сроки строительства объектов и обустройства месторождения в целом, трудоемкость строительно-монтажных работ, капитальные затраты на строительство и монтаж, число межблочных и межмодульных трубопроводов и трубопроводной арматуры, эксплуатационные затраты на содержание и улучшение условий работы обслуживающего персонала, постоянно находящегося на морских объектах. В первую очередь могут быть агрегатированны блоки распределительной арматуры, рис. 1.7.

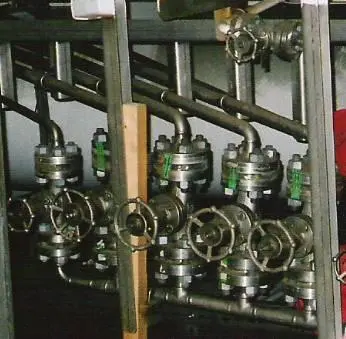

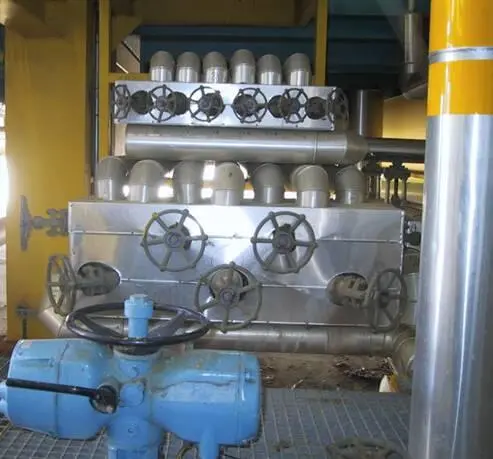

Рис. 1.7. Блоки распределительной арматуры на МП

Создание и внедрение блочно-модульного автоматизированного малогабаритного оборудования большой мощности и блок-модулей высокой заводской готовности отвечают возросшим требованиям индустриализации обустройства морских нефтяных и газоконденсатных месторождений, охраны окружающей среды от загрязнений, надежности функционирования технологического оборудования и безопасности ведения работ на морских стационарных платформах.

КЕЙС.

ИНДУСТРИАЛИЗАЦИЯ ОБОРУДОВАНИЯ МОРСКИХ ПЛАТФОРМ. БЛОЧНО-МОДУЛЬНЫЕ УСТАНОВКИ УПРАВЛЕНИЯ СКВАЖИНОЙ КОМПАНИИ КОСМОС-НЕФТЬ-ГАЗ

Рост промышленного производства, а также растущие потребности населения неуклонно требуют увеличения добычи энергетических ресурсов. Материковые ресурсы углеводородного сырья истощаются, поэтому возникает все большая потребность освоения новых месторождений, при этом одним из основных перспективных направлений является освоение морских нефтегазовых месторождений, и в том числе месторождений континентального шельфа.

Необходимо отметить, что освоение морских месторождений, как наиболее сложных, сопряжено с большими трудностями и существенно отличается от освоения углеводородных месторождений, расположенных на суше.

Как показывает опыт последних лет, перспективным направлением при обустройстве морских месторождений углеводородного сырья является применение в обвязке скважин блочно-модульных конструкций полной заводской готовности. С одной стороны, блочно-модульные конструкции оборудования обеспечивают более высокие показатели качества, надежности, экологической и промышленной безопасности, с другой – при оснащении их системами управления и контроля существенно снижается роль человеческого фактора в процессе управления технологическими процессами.

В соответствии с этим направлением, компания ООО ФПК «Космос-Нефть-Газ», г. Воронеж, разработала и изготовила для компании ООО «Лукойл-Нижневолжскнефть», г. Астрахань, блочно-модульную станцию управления фонтанной арматурой СУФА77 для морской ледостойкой стационарной платформы ЛСП-1 нефтегазоконденсатного месторождения им. В. Филановского.

Рис.1. Морская ледостойкая стационарная платформа ЛСП -1 нефтегазоконденсатного месторождения им. В. Филановского

Конструктивно станция управления СУФА77 разделена на следующие основные составные части:

– насосно-аккумуляторная установка, включающая силовое гидравлическое оборудование, необходимую пусковую и регулирующую арматуру, гидравлический предохранительный контур, модуль контроля возгораний и аварийных выключений;

– восемь модулей управления эксплуатационными скважинами;

– один модуль управления газонагнетательной скважиной;

– два модуля управления водонагнетательными скважинами;

– электрооборудование и комплекс программно-технических средств.

Станция управления СУФА 77 управляет одиннадцатью скважинами:

– восемью эксплуатационными скважинами;

– двумя водонагнетательными скважинами;

– одной газонагнетательной скважиной.

Конструкция станции после ее дооснащения дополнительными модулями позволяет управлять восемнадцатью скважинами, а именно:

– тринадцатью эксплуатационными скважинами;

– тремя водонагнетательными скважинами;

– двумя газонагнетательными скважинами.

Одной из отличительных особенностей станции управления СУФА77 является то, что она не имеет единого шкафа для размещения оборудования, при этом ее составные
