– в смывании смазки,

– в повреждении рабочих поверхностей клапанных пар, мембран, золотников, в износе и заклинивании трущихся деталей и т. п.

Химическое воздействие загрязнений проявляется в:

– коррозии металлических деталей,

– разрушении покрытий и резиновых деталей, растворами кислот, щелочей и других химически активных компонентов.

Электролитическому воздействию загрязнений подвержены устройства с контактирующими деталями из разных материалов или покрытий. В этом случае кислотные и щелочные растворы являются электролитом, а детали – электродами; в результате происходит разрушение их поверхностей, даже если они выполнены из легированных сталей, латуни или бронзы.

Выбор степени очистки сжатого воздуха

Для повышения долговечности и надежности пневматических систем управления было бы идеальным полное удаление загрязнений сжатого воздуха. Однако присутствие определенного количества загрязнений в ряде устройств практически не сказывается на их работоспособности.

Поэтому полная очистка сжатого воздуха, связанная со значительными затратами, в большинстве случаев экономически нецелесообразна.

Требования к очистке воздуха зависят от конструктивного исполнения и материала элементов систем управления и механизмов, размеров и точности, величины зазоров и отверстий,

от требований к надежности и долговечности, от эксплуатационных условий и характера воздействия загрязнений.

Установлено, что интенсивность износа устройств тем выше, чем выше твердость частиц, а увеличение твердости и пористости трущихся поверхностей повышают износостойкость.

Определение необходимой тонкости очистки сжатого воздуха

Абразивный износ и заклинивание могут быть значительно снижены, если размер твердых частиц, поступающих в устройства с воздухом, не превышает 3/4 величины наименьшего зазора трущихся пар.

Примерные величины зазоров подвижных деталей различных устройств даны в табл.2.

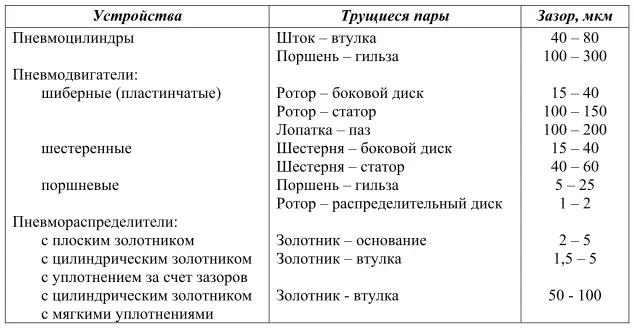

Табл. 2. Примерные величины зазоров подвижных деталей различных устройств

Определение требуемой степени осушки сжатого воздуха на основных участках промышленных систем

Требуемая степень осушки сжатого воздуха зависит от чувствительности конкретных устройств к содержанию влаги. К группе устройств, для которых не требуется строгая регламентация

содержания влаги в жидком состоянии, относятся коммуникации систем, емкости, оборудование силовых приводов мембранного типа и сильфонные устройства, имеющие надежное антикоррозийное покрытие, в которых трущиеся поверхности непосредственно со сжатым воздухом не соприкасаются.

Содержание жидкой влаги в сжатом воздухе рекомендуется ограничивать для пневмооборудования систем автоматизации производственных процессов (цилиндров, моторов и аппаратуры).

Не допускается содержание жидкой влаги в сжатом воздухе, используемом для питания пневматических систем управления с повышенными требованиями к надежности для станков, прессов, автоматических линий и других устройств; пневматических приборов и средств автоматизации, на которые распространяются требования ГОСТ 11882–73; систем, работающих

при минусовых температурах окружающей среды. Для этой группы устройств воздух должен быть подготовлен согласно нечетных классов по ГОСТ 17433–80.

Способы очистки сжатого воздуха

В промышленности для очистки сжатого воздуха нашли применение силовые поля, фильтрация и осушка. В схемах и устройствах очистки часто последовательно используют несколько способов очистки.

Область применения этих способов и их эффективность для промышленной очистки воздуха определяются характеристиками очистных устройств, реализованных на указанных способах. Поэтому перед рассмотрением основных способов очистки воздуха приведем основные понятия

о важнейших параметрах очистных устройств.

Из-за сложности определения действительного значения дисперсного состава загрязнений в сжатом воздухе и фракционного коэффициента очистки возникает необходимость выражать эффективность очистки косвенными параметрами:

– для устройств очистки с применением силовых полей – минимальным диаметром задерживаемых частиц;

– для устройств очистки фильтрующего типа – номинальной и абсолютной тонкостями фильтрации.
