Станислав Горобченко - Курс «Трубопроводная арматура». Модуль «Пневмоприводы и приборы управления пневмоприводами»

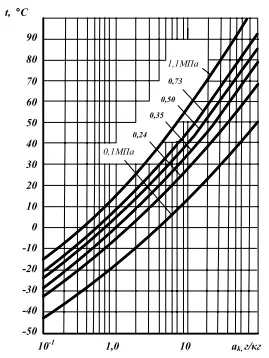

На рисунке 14 приведена зависимость влагосодержания насыщенного воздуха (относительная влажность 100 %) от давления и температуры. Эту зависимость можно использовать для воздуха,

насыщенного парами воды, от температуры и абсолютного давления для определения количества конденсата, выпадающего в системах при охлаждении сжатого воздуха.

Рис. 14. Зависимость влагосодержания воздуха от температуры

Масло

Источниками загрязнения сжатого воздуха маслом могут являться смазка компрессоров и пневматических устройств, масляные фильтры на линии всасывания компрессоров,

пары и распыленное масло в окружающем воздухе. В сжатом воздухе масло обычно находится в парообразном и жидком состояниях. Предельная концентрация паров масла в воздухе,

как и паров воды, уменьшается с понижением температуры и повышением давления.

Вынос в линию нагнетания смазки компрессоров обычно является основной причиной загрязнения сжатого воздуха маслом. Количество масла, поступающего в линию нагнетания, можно определить, исходя из норм расхода смазки в поршневых компрессорах различных типов по ГОСТ 18985–79.

В ротационных и винтовых маслозаполненных компрессорах вынос масла в линию нагнетания в 1,5–2 раза выше, чем в поршневых, и в среднем может быть принят:

– для компрессоров малой производительности 200–300 мг/м 3;

– средней и большой производительности 50–100 мг/м 3.

В центробежных и мембранных компрессорах вынос масла в линию нагнетания практически отсутствует.

Высокая температура в поршневом пространстве компрессоров и на начальном участке линии нагнетания (от 160 до 220 °С) приводит к парообразованию и, частично, термическому разложению масла.

В результате этих процессов до 5–6 % масла окисляется и в виде нагара и лакообразной пленки осаждается на внутренних полостях компрессоров и трубопроводов, а легкие фракции в виде паров и мелкодисперсной фазы уносятся воздухом в систему.

Твердые загрязнения

Концентрация, дисперсный состав и природа твердых загрязнений сжатого воздуха зависит от загрязненности воздушного бассейна в зоне всасывания компрессора, состояния, режимов эксплуатации и обслуживания трубопроводов и пневматических устройств.

Основное количество твердых загрязнений вносится при передаче сжатого воздуха по трубопроводам и соединениям.

Эти загрязнения на 95–98 % состоят из ржавчины и окалины.

При нарушении технологии изготовления и монтажа в трубопроводы попадают частицы уплотняющих материалов и промышленная пыль.

Усредненная концентрация ржавчины и окалины в межцеховых трубопроводах может составлять до 25 мг/м 3воздуха, в цеховых – до 12,5 мг/м 3.

При хорошем состоянии трубопроводов концентрация ржавчины и окалины обычно не превышает 2–4 мг/м 3, однако разовые концентрации загрязнений в момент начала

подачи воздуха, при сотрясениях и гидравлических ударах в трубопроводах могут быть значительно большими.

Металлические частицы появляются в системах в результате износа поршневых колец компрессоров и подвижных деталей устройств, а стружка, притирочные составы и абразивы – при неправильной подготовке внутренних полостей пневматических устройств.

Плотность твердых загрязнений воздуха составляет от 0,1 до 8 г/см 3.

Газообразные загрязнения

Основную часть газообразных загрязнений, попадающих в системы вместе с атмосферным воздухом, составляют:

– дымовые газы от сжигания топлива;

– газы, образующиеся при химических процессах;

– пары кислот и щелочей; растворители и др.

Наиболее часто в сжатом воздухе содержится сернистый газ SO 3, который при соединении с конденсатом образует серную кислоту и сернистый ангидрид, разрушающий наряду с другими растворами кислот, щелочей и озоном поверхности устройств и уплотнений.

Воздействие загрязнений

Анализ данных эксплуатации свидетельствуют о том, что загрязнения сжатого воздуха значительно снижают надежность и долговечность пневматических систем, приводят к нарушению технологических процессов.

Воздействие загрязнений на пневматические системы и устройства можно разделить на:

– физическое,

– химическое

– электролитическое.

Физическое воздействие загрязнений заключается:

– в закупорке отверстий и сопел влагой, льдом и твердыми частицами,
