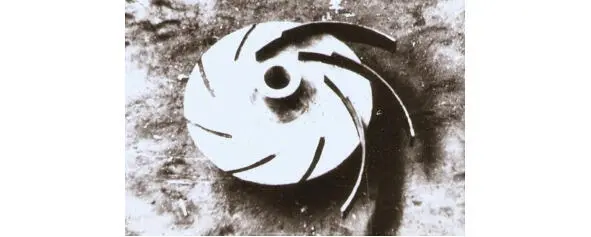

Рис. 1.27. Сборка лопастей с ведущим диском

рабочего колеса центробежного насоса 6НДв

Лопасти опытного рабочего колеса были изготовлены штамповкой из листовой стали 2Х13, а ведущий и покрывные диски с фасонными прорезями были отлиты из стали 30Л с последующей механической обработкой ведущего диска и внутренних поверхностей покрывных дисков.

Сборка и сварка рабочих колёс осуществлялась в специальном кондукторе, рис. 1.28 и 1.29.

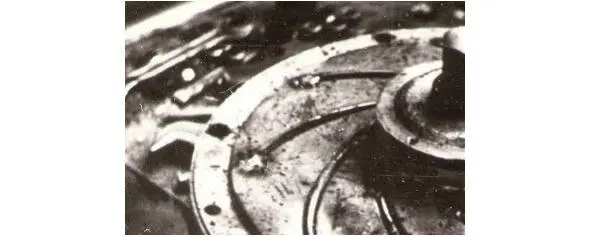

Рис. 1.28. Установка покрывного и ведущего дисков с лопастями рабочего колеса центробежного насоса 6НДв в кондуктор для сборки

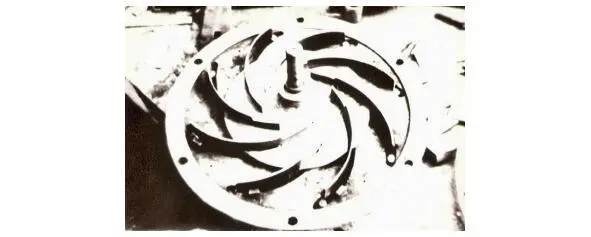

Рис. 1.29. Составные части рабочего колеса центробежного насоса 6НДв в кондукторе для сборки

Из рассмотрения рис. 1.29. следует, что наружный диаметр покрывных дисков на 10÷15 мм превышает диаметр расположения выходных кромок лопастей, что позволило выполнить фасонные прорези для приварки лопастей замкнутыми, и тем самым обеспечить необходимую жёсткость покрывных дисков и предотвратить деформацию его периферийной зоны в процессе сварки рабочего колеса.

После сварки в кондукторе рабочее колесо подвергалось механической обработке до заданных проектом геометрических размеров. Для проверки геометрической формы дисков и лопастей использовались стальные шаблоны, изготовленные в соответствии с требованиями конструкторской документации.

На основании акта обследования, рис. 30, рабочие колеса сварной конструкции были рекомендованы для серийного производства и внедрения на насосных станциях.

В 1976 г. на специализированном ремонтном предприятии (ЦБ ЭРПП) Узмиводхоза было изготовлено 40 шт. сварных рабочих колёс, которые были установлены на насосных станциях, оборудованных насосами 6НДв и которые показали высокую эксплуатационную надёжность: на ремонтное предприятие в течение длительного времени перестали поступать заявки на ремонт роторов насосов 6НДв.

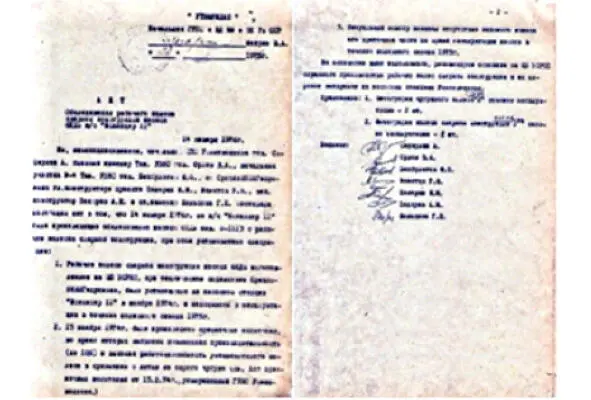

Рис. 1.30. Акт обследования рабочего колеса сварной конструкции насоса 6НДв

Например, по сообщению Андижанского УЭНС, рис. 1.31, колёса сварной конструкции после поливного сезона 1978 г. сохранились в хорошем состоянии, без видимых признаков износа, несмотря на то, что лопасти этих рабочих колёс были изготовлены не износостойкой стали стали 2Х13, предусмотренной проектом, а из обыкновенной листовой стали Ст3. Замена стали 2Х13 на сталь Ст3 была произведена по просьбе изготовителя в связи с трудностями, возникшими при механической обработке наружной поверхности покрывных дисков после приварки лопастей из стали 2Х13.

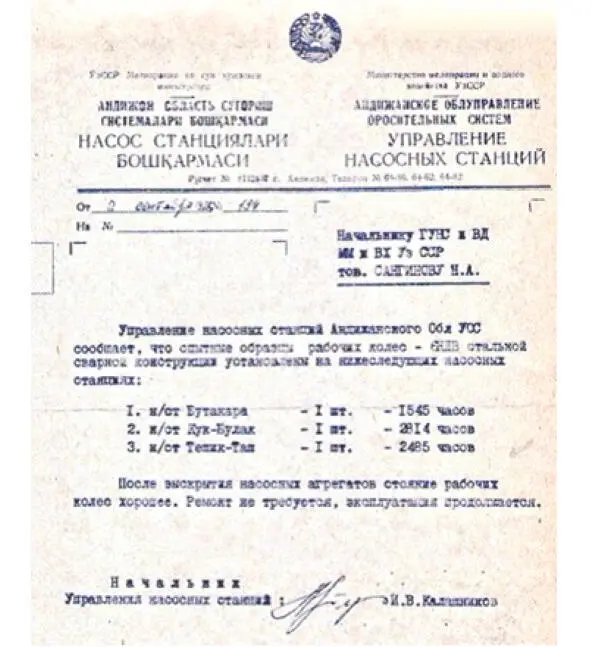

Рис. 1.31. Сообщение о техническом состоянии 3-х сварно-литых рабочих колёс после наработки в течении поливного сезона

При изготовлении опытной партии сварно-литых рабочих колёс для насосов 6НДв выявились следующие недостатки:

а) Повышенный износ металлорежущего инструмента вследствие ударной нагрузки, возникающей при обработке заготовок литых покрывных дисков с прорезями и при обработке сварочных швов на покрывных дисках после приварки лопастей;

б) Существенное увеличение объёма механической обработки (по сравнению с обработкой цельнолитых колёс)

Указанные выше недостатки были в значительной мере устранены при разработке конструкции сварно-литых рабочих колёс для насосов 24 НДс, рис. 1.32.

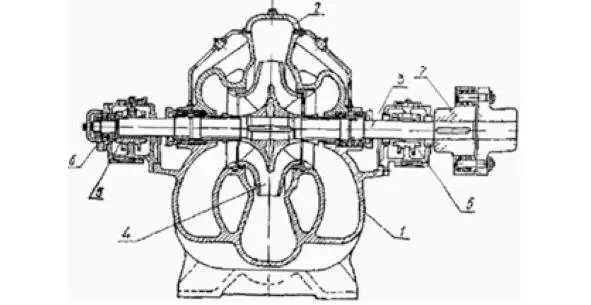

Рис. 1.32. Центробежный насос двустороннего входа 24 НДс *

Рабочее колесо сварной конструкции центробежного насоса двустороннего входа 24НДс и его составные части схематично изображены на рис. 33 и 34, соответственно.

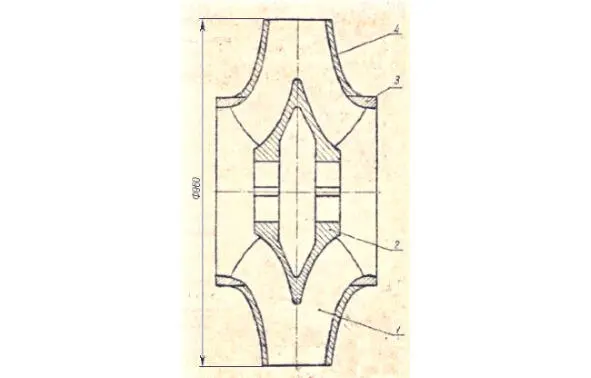

Рис. 1.33. Рабочее колесо сварной конструкции
