Износостойкость (износоустойчивость) – сопротивление материалов деталей машин износу.

Надёжность, экономичность и ресурс работы лопастных гидромашин, гидротурбин и насосов, в значительной степени определяется износостойкостью материалов, иcпользуемых при их изготовлении и ремонте. Поэтому вопросам исследования износостойкости различных материалов уделяется значительное внимание в специальной технической литературе [12], [15], [16], [18], [19], [20], [21]. Ниже приведены некоторые результаты упомянутых исследований, которые дают количественную оценку износостойкости материалов, применяемых при изготовлении и ремонте лопастных гидромашин. В качестве критерия оценки используется коэффициент относительной износостойкости ε , который определяется как отношение потерь массы эталона ΔGэт к потере массы образца ΔGобр. [18]

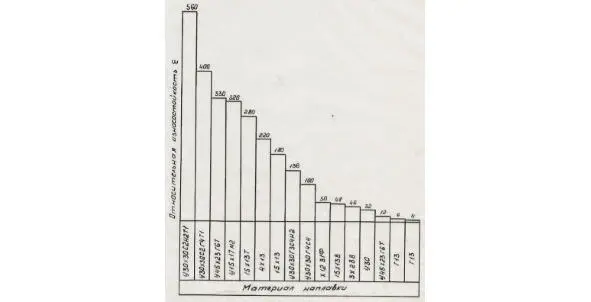

На рис. 1.15. изображена диаграмма относительной износостойкости наплавок при кавитационном износе, построенная по результатам испытаний образцов на струеударной установке. В качестве эталонных были приняты образцы из армко-железа (см. http://www.metaltrade.ru/abc/a/armko_jelezo.htm)

Рис. 1.15. Относительная износостойкость наплавок при кавитационном износе

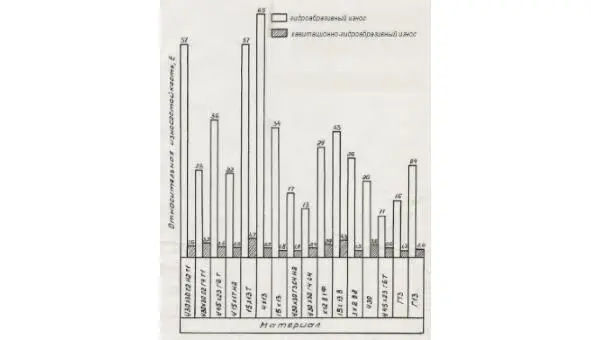

На рис. 1.16 представлена диаграмма относительной износостойкости тех же наплавок при гидроабразивном и при совместном кавитационно-гидроабразивном износах. Испытания проводились на той же струеударной установке. При испытаниях на гидроабразивный износ струя воды содержала 7÷8% чистого кварцевого песка с диаметром песчинок около 0,2 мм.

Рис. 1.16. Относительная износостойкость наплавок при гидроабразивном и совместным кавитационно-гидроабразивном износах

Длительность испытаний была установлена в 4÷10 раз меньше длительности инкубационного периода (помутнение поверхности) при кавитационном износе, что исключало появление каверн.

При испытаниях на совместный кавитационно-гидроабразивном износ струя воды содержала 0,5% абразивных частиц. Длительность этих испытаний соответствовала продолжительности испытаний на кавитационный износ.

При совместном действии кавитации и абразивных частиц износ поверхности металла становится более равномерным, так как на ней отсутствуют глубокие каверны, возникающие при воздействии только кавитации. [18]

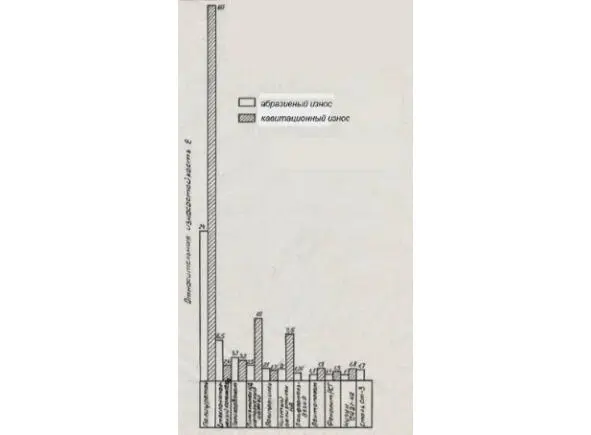

На рис. 1.17 приведена диаграмма относительной износостойкости полимерных материалов при кавитационном и гидроабразивном износах, построенная по результатам испытаний, выполненных в Институте горной механики и техничесой кибернетики им. Фёдорова. Испытания на гидроабразивный износ проводились на роторной установке центробежного типа, в струе свободных абразивов, а на кавитационный износ – на ультразвуковой специальной установке для испытания материалов шахтных насосов на кавитационную стойкость.

В качестве эталонного образца при испытаниях был принят чугун СЧ21—40.

Рис. 1.17. Относительная износостойкость материалов из пластмасс

Результаты испытаний выявили высокую износостойкость полимерных материалов, относящихся к группе термопластических пластмасс, что позволяет изготавливать детали гидромашин литьём под давлением. [22]

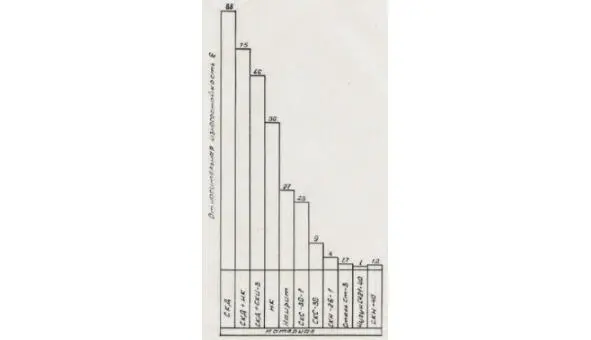

На рис. 1.18 приведена диаграмма относительной износостойкости резин. Испытания на гидроабразивный износ проводились на струеударной установке в струе воды содержащей 20% абразива, состоящего из речного песка крупностью 0,5÷2 мм (78%) и 2÷7 мм (22%).

В качестве эталона использовались образцы из серого чугуна СЧ21—40 и стали Ст.3. Результаты испытаний показали высокую износостойкость резин, которая зависит от содержания в ней каучуков СКИ-3 и НК. [20]

Рис. 1.18. Относительная износостойкость резин при гидроабразивном износе

Для обеспечения сопоставимости показателей относительной износостойкости всех испытанных образцов в лабораторных условиях материалов, (рис.1.15—1.18), была построена обобщённая диаграмма относительной износостойкости материалов и наплавок при гидроабразивном износе, представленная на рис. 1.19. При построении указанной обобщённой диаграммы за эталон износостойкости был принят серый чугун СЧ 21—40. [4]
