В качестве основного конструкционного материала для изготовления базовых деталей центробежных насосов типа Д нормативными документами рекомендуется применять (за исключением вала) серый чугун (см. таблицу 1.1).

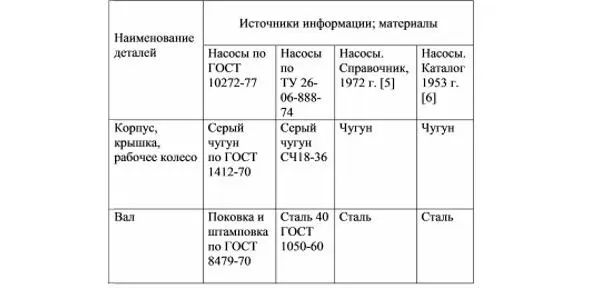

Таблица 1.1
Широкое применение серого чугуна для изготовления центробежных насосов обусловлено его высокими литейными свойствами, позволяющими получать качественные отливки рабочих колёс и корпусов, имеющих сложную пространственную конфигурацию проточной части.
3. ПРИМЕНЕНИЕ ЦЕНТРОБЕЖНЫХ НАСОСОВ ДВУСТОРОННЕГО ВХОДА НА МЕЛИОРАТИВНЫХ НАСОСНЫХ СТАНЦИЯХ
Рост производства сельскохозяйственной продукции в республиках Средней Азии в значительной степени был обусловлен внедрением машинного орошения и введением в оборот дополнительных орошаемых посевных площадей за счёт строительства и ввода в эксплуатацию крупных, средних и мелких мелиоративных насосных станций.
По опубликованным данным [7] в республике Узбекистан суммарный объём воды, перекачиваемой насосами, составлял около30 куб. км (по состоянию на 1998 г). Общее количество насосных станций составляло 1133 шт., в том числе: крупных – 76 шт; средних – 496 шт. мелких – 591 шт. Установленная мощность насосных станций составляла – 3256 тыс. кВт, в том числе – крупных н.с. – 1924 тыс. кВт; расход электроэнергии— 6895 млн кВт. час; стоимость электроэнергии, затраченной на подъём воды, – 296,46 млн. долларов США.
Общее количество насосных станций в Республике Таджикистан на 01.01.2011 г. составляло 448 шт., на которых установлено1866 агрегатов различных марок и производительностей [8].
Значительное развитие машинное орошение получило также в других республиках Центральной Азии: в Казахстане, Кыргызстане и Туркменистане.
Пример компоновки крупной насосной станции представлен на рис. 1.2.

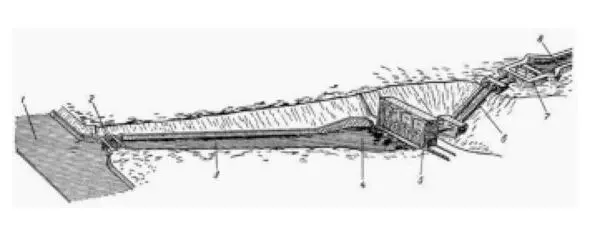

Рис. 1.2. Схема насосной станции
1 – канал; 2 – водозаборное устройство; 3 – подводящий канал; 4 – аванкамера; 5 – насосная станция; 6 – напорный трубопровод; 7 – напорный бассейн; 8 – магистральный канал [9]
Как правило, подавляющее большинство средних и мелких, а также некоторых крупных мелиоративных насосных станций, например насосная станция машинного канала «Аму-Занг» в Узбекистане, оборудованы насосными агрегатами укомплектованными центробежными насосами двустороннего входа типа Д, рис. 1.1, конструкция которых обеспечивает значительные удобства технической эксплуатации и ремонта.
Схема установки центробежного насоса с положительной и с отрицательной высотами всасывания показана на рис. 1.3.

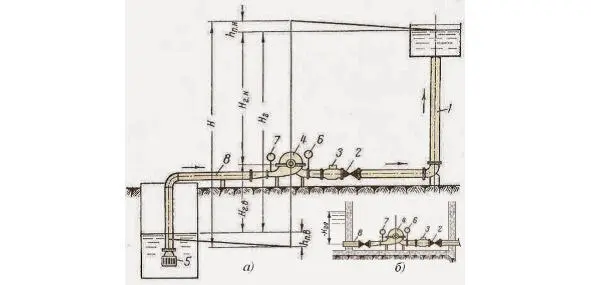

Рис. 1.3. Схема установки центробежного насоса двустороннего входа [10]
а) — с положительной геометрической высотой всасывания б) – с отрицательной геометрической высотой всасывания
1 – напорный трубопровод; 2 – задвижка; 3 – обратный клапан; 4 – насос; 5 – приемный клапан; 6 – манометр; 7 – вакуумметр; 8- всасывающий трубопровод; Н – напор насоса; Н г. в – геометрическая высота всасывания; Н г. н – геометрическая высота нагнетания; Н г – геометрическая высота подъема; h пв — гидравлические потери на входе в насос; h пн – гидравлические потери в насосе и в напорной линии
4. ИЗНОС ЦЕНТРОБЕЖНЫХ НАСОСОВ ДВУСТОРОННЕГО ВХОДА
Согласно ГОСТ 10272—87 центробежные насосы двустороннего входа предназначены для перекачивания воды не содержащих твёрдых включений по массе более 0,05%, размеру более 0,2 мм и микротвёрдостью более 6,5 Гпа (650 кгс/мм²). Последнее требование во многих случаях невыполнимо, так как в условиях Центральной Азии, особенно в бассейне реки Аму-Дарьи, вода, подаваемая на орошение сельскохозяйственных культур, имеет повышенную мутность (от 2500 до 4000 г/м3) и содержит значительное количество твёрдых абразивных частиц [ 11].
Под воздействием твёрдых абразивных частиц происходит интенсивный гидроабразивный износ проточной части насосов, сопровождаемый значительным уменьшением подачи и снижением КПД насосов, что приводит существенному ухудшению технико-экономических показателей эксплуатации насосных станций.
