Речь идет об управлении уровнем излучаемой терминалами мощности для того, чтобы увеличить емкость сети, расширить зону радио покрытия, повысить качество связи и снизить энергопотребление. Для достижения перечисленных целей механизмы регулирования мощности, как правило, добиваются максимального увеличения уровня полезного принимаемого сигнала при одновременном снижении уровня радиопомех.

Сигналы в восходящем канале LTE являются ортогональными, а значит, взаимные радиопомехи между пользователями одной соты отсутствуют —по крайней мере, при идеальных условиях радиосвязи. Уровень помех, создаваемый пользователям соседних сот, зависит от местоположения излучающего мобильного терминала, а точнее, от уровня затухания его сигнала на пути к этим сотам. Вообще говоря, чем ближе терминал к соседней соте, тем выше уровень создаваемых им помех в ней. Соответственно терминалы, находящиеся на более далеком расстоянии от соседней соты, могут передавать сигналы большей мощности, чем терминалы, расположенные рядом с ней.

Ортогональность сигналов в восходящем канале LTE позволяет мультиплексировать сигналы терминальных устройств разной мощности в этом канале в одной и той же соте. Это означает, что вместо компенсации всплесков уровня сигнала, возникающих вследствие многолучевого распространения радиоволн (путем снижения излучаемой мощности), их (всплески) можно использовать для увеличения скорости передачи данных посредством механизмов диспетчеризации и адаптации канала связи.

Практически в любой системе связи время от времени возникают ошибки при пересылке данных – например, из-за шумов, помех и замирания сигнала. Для защиты от ошибок применяются методы повторной передачи искаженных или утраченных частей данных, предназначенные для гарантии качества связи. Чем эффективнее организован протокол повторной передачи, тем рациональнее используются радио ресурсы. Для максимально полного использования высокоскоростного радио интерфейса в технологии LTE реализована динамическая эффективная двухуровневая система повторной передачи, реализующая протокол Hybrid ARQ (Automatic Repeat Query), или HARQ, с небольшими накладными расходами на обратную связь и повторную посылку данных, который дополнен высоконадежным протоколом селективного повтора ARQ.

Протокол HARQ предоставляет приемному устройству избыточную информацию, дающую ему возможность исправлять определенную часть ошибок. Повторные передачи по протоколу HARQ создают дополнительную информационную избыточность, нужную в том случае, если для устранения ошибок первой передачи оказалось недостаточно. Повторная передача пакетов, не исправленных протоколом HARQ, осуществляется посредством протокола ARQ.

Данное решение обеспечивает малую задержку передачи пакетов с небольшими накладными расходами, при этом надежность связи гарантируется. Большинство ошибок обнаруживаются и исправляются с помощью протокола HARQ. Поэтому повторная передача данных по протоколу ARQ (что связано с большими накладными расходами и повышает время задержки передачи пакетов) происходит лишь изредка.

В технологии LTE оконечным узлом, поддерживающим протоколы HARQ и ARQ, является базовая станция, обеспечивающая тесную связь уровней протоколов HARQ и ARQ. К разнообразным преимуществам такой архитектуры относятся быстрое устранение ошибок, оставшихся после работы HARQ, и регулируемый объем данных, передаваемых с использованием протокола ARQ.

На физическом уровне (на радио интерфейсе) в E-UTRAN используют технологию OFDM с модуляцией 4-ФМ, 16-КАМ и 64-КАМ. При этом число поднесущих частот в рабочей полосе 20 МГц составляет 1200.

Для взаимной синхронизации E-UTRAN и UTRAN используют тактирование с длительностью временной единицы T s= 1/(15000×2048)c . Передача по радиоканалу идет кадрами длиной 10 мс, что составляет 307200 Ts . Кадр состоит из 20 временных слотов длиной 15360×Ts = 0,5мс , пронумерованных от 0 до 19. Два последовательных слота составляют 1 субкадр (подкадр) – всего 10 субкадров, от 0 до 9 (рис. 6). Различают 2 структуры кадров: кадры типа 1 при работе с частотным дуплексом (FDD) и кадры типа 2 при работе с временным дуплексом (TDD). На рис. 7. показаны структуры кадров с FDD и TDD.

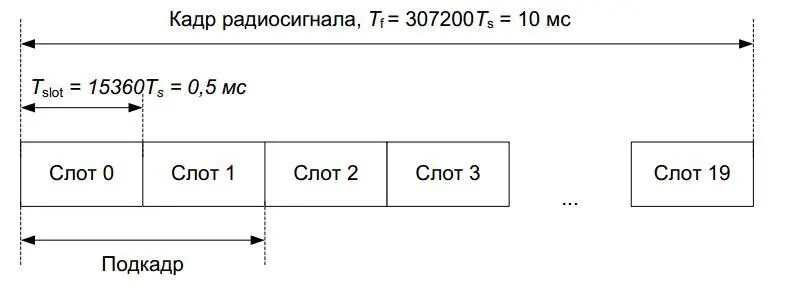

Рис. 6 Структура кадра типа 1
