Владимир Шлома - Организация связи в сетях LTE

На рис. 3 приведена классификация транспортных каналов.

Рис. 3 Классификация транспортных каналов

Физические каналы

В LTE определены следующие физические каналы:

Physical Downlink Shared Channel (PDSCH)– физический канал для передачи информации "вниз" с разделением пользователей. Используется для передачи информации каналов DL-SCH и PCH.

Physical Downlink Control Channel (PDCCH)– физический канал управления "вниз". Используется для передачи информации о назначении канального ресурса для передачи транспортных блоков каналов PCH, DL-SCH, UL-SCH и HARQ информации, относящейся к каналу DL-SCH. Также по этому каналу передаются ответы на запросы на доступ к сети. Передача осуществляется с помощью модуляции 4-ФМ.

Physical Hybrid ARQ Indicator Channel (PHICH)– физический канал для передачи HARQ ACK/NACK в ответ при передаче информации "вверх".

Physical Broadcast Channel (PBCH)– физический канал передачи вещательной информации.

Physical Multicast Channel (PMCH)– физический канал групповой передачи пакетов мультимедийного вещания.

Physical Control Format Indicator Channel (PCFICH)– физический канал передачи формата, который используется для канала PDCCH.

Physical Random Access Channel (PRACH)– физический канал передачи запросов случайного доступа.

Physical Uplink Shared Channel (PUSCH)– физический канал передачи пользовательского трафика и сигнализации Uplink Control Information (UCI).

Physical Uplink Control Channel (PUCCH)– физический канал передачи сигнализации UCI в отсутствии канала PUSCH.

На рисунке 4 и 5 приводится взаимосвязь между логическими, транспортными и физическими каналами в нисходящем направлении и восходящем направлении (от eNodeB к UE).

Рис. 4 Взаимосвязь между логическими, транспортными и физическими каналами в нисходящем направлении

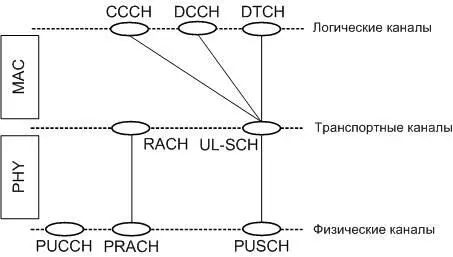

Рис. 5 Взаимосвязь между логическими, транспортными и физическими каналами в восходящем направлении

В отличие от предыдущих коммуникационных технологий, использовавших пакетную передачу данных с традиционной структурой пакета, в LTE применяется передача по слотам, в которых нет ни традиционной преамбулы, ни символов контроля четности. Для повышения эффективности использования выделенной базовой станции полосы частот в LTE используется диспетчеризация сетевых ресурсов.

Под диспетчеризацией понимается процесс распределения сетевых ресурсов между пользователями, передающими данные. В технологии LTE предусмотрена динамическая диспетчеризация в восходящем и нисходящем каналах.

Целью диспетчеризации является сбалансированность качества связи и общей производительности системы. В радио интерфейсе LTE реализована функция диспетчеризации в зависимости от состояния канала связи. Она обеспечивает передачу данных на повышенных скоростях (за счет использования модуляции более высокого порядка, уменьшения степени кодировки каналов, передачи дополнительных потоков данных и меньшего числа повторных передач), задействуя для этого временные и частотные ресурсы с относительно хорошими условиями связи. Таким образом, для передачи любого конкретного объема информации требуется меньше времени. Частотно-временная сетка OFDM помогает выбирать ресурсы в частотной и временной областях.

Для трафика сервисов, пересылающих пакеты с небольшой полезной нагрузкой и через одинаковые промежутки времени, объем трафика сигнализации, необходимой для динамической диспетчеризации, может превышать объем переданной пользователем информации. Поэтому в LTE также имеется функция статической диспетчеризации (в дополнение к динамической). Под статической диспетчеризацией понимается выделение пользователю радиочастотного ресурса для передачи определенного числа подкадров.

Механизмы адаптации канала нужны для того, чтобы «выжать все возможное» из канала с изменяющимся качеством связи. Такой механизм «выбирает» схемы модуляции и канального кодирования в соответствии с условиями связи. От его работы зависят скорость передачи данных и вероятность возникновения ошибок в канале.
