HSS – Home Subscriber Server, обеспечивает выполнение процедур безопасности в сети LTE, исполняя функции HLR и AuC в сетях GSM/UMTS [1, гл. 6]. HSS поддерживает сигнальную сеть IMS при организации услуг. ММЕ имеют прямой выход на HSS через интерфейс S6a по протоколу Diameter.

В сетях LTE при передаче информации в транспортной сети используют IP-технологии. Все элементы сети LTE имеют локальные IP-адреса. Сигнальные сообщения по S1 (S1 – Control Plane) следуют между eNB и MME. Подуровни L2 SCTP (Stream Control Transmission Protocol) и IP поддерживают стандартный транспорт для передачи сигнальных сообщений. В частности, SCTP обеспечивает надежность передачи и последовательность доставки сообщений.

В сети LTE существуют каналы трех уровней: логические, транспортные и физические.

Логические каналы

Логические каналы по типу передаваемой информации делятся на логические каналы управления и логические каналы трафика. Логические каналы управления используются для передачи различных сигнальных и информационных сообщений. По логическим каналам трафика передают пользовательские данные. В нисходящем направлении определены пять управляющих логических каналов:

Broadcast Control Channel (BCCH)– канал, по которому передают системную информацию всем пользователям (UE), находящимся в соте. Перед входом в систему пользовательское устройство считывает информацию, которая передается по каналу BCCH, и определяет параметры сети.

Paging Control Channel (PCCH)– канал для передачи пейджинговых сообщений, которые передаются пользовательским устройствам, местоположение которых не определено с точностью до соты.

Common Control Channel (CCCH)– общий канал управления, предназначенный для решения общих для всех пользовательских терминалов задач.

Dedicated Control Channel (DCCH)– индивидуальный выделенный канал управления для обмена командными сообщениями с пользовательским терминалом.

Multicast Control Channel (MCCH)– канал передачи групповой служебной информации. Используется для передачи служебной информации необходимой при приеме канала MTCH.

И два трафиковых логических канала:

Multicast Traffic Channel (MTCH)– канал передачи трафика для выделенной группы пользовательских терминалов, используется для передачи услуги мультимедийного вещания MBMS.

Dedicated Traffic Channel (DTCH)– выделенный канал типа "точка-точка" для передачи пользовательских данных. Предназначен только для одного пользовательского терминала.

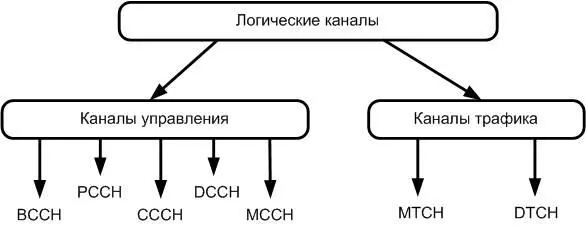

На рис. 2 приведена классификация логических каналов.

Рис. 2 Классификация логических каналов

Транспортные каналы

Информацию логических каналов после обработки на RLC/MAC уровнях размещают в транспортных каналах для дальнейшей передачи по радио интерфейсу в физических каналах. Транспортный канал определяет, как и с какими характеристиками происходит передача информации по радио интерфейсу. Информационные сообщения на транспортном уровне разбивают на транспортные блоки. В каждом временном интервале передачи (Transmission Time Interval, TTI) по радио интерфейсу передают хотя бы один транспортный блок. При использовании технологии MIMO возможна передача до четырех блоков в одном TTI.

Определены следующие транспортные каналы:

Broadcast Channel (BCH)– транспортный вещательный канал для передачи информации логического канала BCCH, имеет фиксированный формат.

Paging Channel (PCH)– транспортный канал для передачи информации логического канала PCCH. Данный канал поддерживает прием с перерывами (режим Discontinuous Reception, DRX), что позволяет пользовательскому устройству дольше сохранять заряд батареи.

Downlink Shared Channel (DL-SCH)– транспортный канал с разделением пользователей, который используется для передачи информации "вниз". Данный канал поддерживает адаптацию скорости передачи, планирование передач во временной и частотной области, модифицированный автоматический запрос на повторную передачу непринятых пакетов (Hybrid Automatic Repeat Request, HARQ), а также режим DRX.

Multicast Channel (MCH)– транспортный канал групповой передачи, используется для поддержки услуг мультимедийного вещания MBMS.

Uplink Shared Channel (UL-SCH)– транспортный канал с разделением пользователей "вверх", аналогичный каналу DL-SCH.

Random Access Channel (RACH)– транспортный канал случайного доступа. Используется для передачи запросов на подключение к сети, при хэндовере (handover, HO), для восстановления синхронизации "вверх".
