Сергей Кавтарадзе - Анатомия архитектуры. Семь книг о логике, форме и смысле

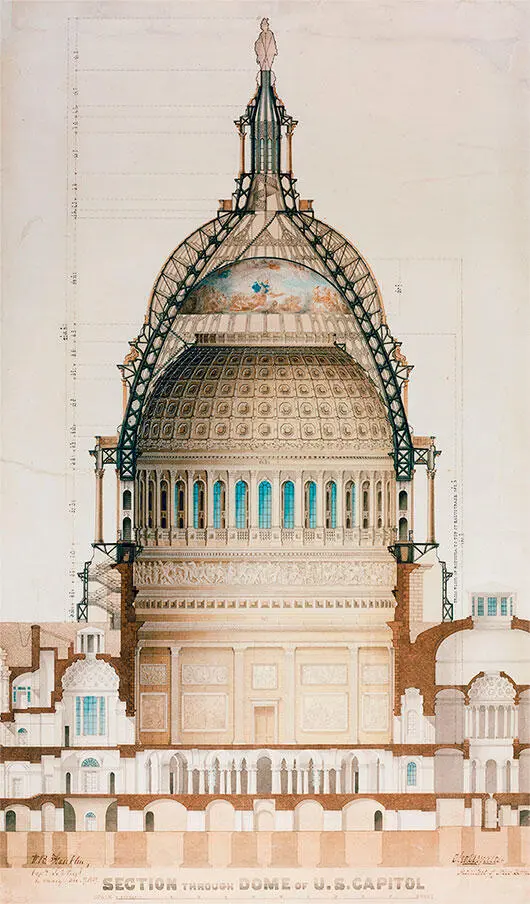

Рис. 2.31. Купол Капитолия. Разрез. Чертеж, отмывка. Инженер-архитектор купола Томас Ю. Уолтер. Ок. 1859 г. Вашингтон, США [63]

В связи с этим интересно сравнить амбициозные проекты, появившиеся уже в XX веке, когда два тоталитарных режима – в России и в Германии – начали осуществление грандиозных социальных утопий.

В России строили «общество всеобщего равенства»; в Германии – мир, где «по праву» главенствует «высшая раса». В обоих случаях утопистам-практикам, претендовавшим на вселенский масштаб задуманного, потребовалось устройство новой «вселенской столицы». Утопии такого рода всегда подразумевают жесткую вертикаль власти, управление всем и вся из единого центра, поэтому в центре страны и в самом центре столицы необходимо возвести Самое Главное Здание – вместилище мозга и сердца нового государства.

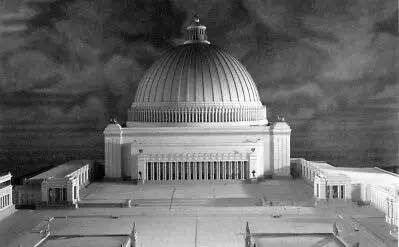

Рис. 2.32. Макет Дворца народа. Неосуществленный проект. Архитектор Альберт Шпеер. 1939 г. Берлин, Германия [64]

В Берлине (его собирались переименовать на латинский манер в «Германию») им должно было стать огромное сооружение – Дворец народа – с куполом диаметром 250 метров, способным вместить под своими конструкциями 150 тысяч «истинных арийцев». Видимо, Гитлер и его «придворный» архитектор Альберт Шпеер полагали, что с победой «нового порядка» стремиться уже будет не к чему, мир застынет в мрачной гармонии, достигнутой оптимально управляющей низшими расами Тысячелетней империей. Очевидно, совершенные формы сферического купола казались им идеально выражающими эту идею.

В то же время (точнее, несколькими годами раньше) в Москве на месте снесенного храма Христа Спасителя начали строить 400-метровую башню Дворца Советов, увенчанную 70-метровой статуей Ленина с протянутой вверх и вперед рукой. Эта ленинская рука должна была символически посылать в пространство флюиды коммунистической идеологии, распространяя идеи всеобщего равенства все дальше и дальше в галактическое пространство. В этом смысле здание Дворца Советов подобно колокольне, с верхушки которой разносится набат мировой революции. Впрочем, те из граждан страны победившего социализма, кто был «более равным, чем другие», не должны были подниматься на самый верх, им следовало собираться как раз под куполом, в зале Советов, спрятанном в недрах дворца.

Рис. 2.33. Проект Дворца Советов. Архитекторы Борис Иофан, Владимир Щуко, Владимир Гельфрейх. 1934–1939 гг. Москва, СССР [65]

Появление купола неизбежно влекло за собой изобретение новых строительных конструкций, потому что просто круглым сводом перекрывается только циркульное в плане здание, что-то вроде современного цирка. Однако купол можно поставить на арки. Тогда, как и крестовому своду, для размещения над квадратным помещением ему будет достаточно опоры всего на четыре столба или колонны. Между горизонтальным кругом подкупольного кольца и изгибами арок образуются четыре треугольника двоякой кривизны. Заложенные камнями кладки, они и принимают на себя вес и боковой распор сферического перекрытия. По сути, это фрагменты большого виртуального купола, так же как лотки и распалубки – фрагменты цилиндрического свода.

В архитектуре популярны морские метафоры. Базилика состоит из нефов – «кораблей», есть анкеры-якоря, крепящие металлические тяги, а эти треугольники стали называть парусами . «Купол на парусах» – один из важнейших элементов азбуки перекрытий. Если рассматривать росписи христианского храма, на этих элементах обязательно окажутся изображения евангелистов – Матфея, Луки, Марка и Иоанна. Их как раз четверо, и они так же поддерживают Церковь, как паруса – купол.

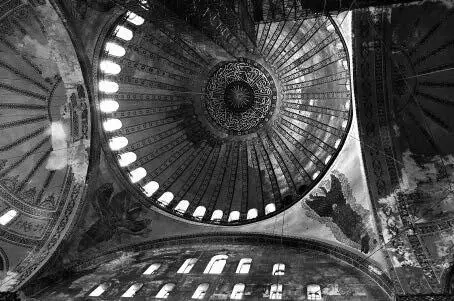

Рис. 2.34. Храм Святой Софии Константинопольской. Архитекторы Исидор Милетский и Анфимий Тралльский. 532–537 гг. Стамбул, Турция [66]

У парусов есть «родственники» – тромпы , конструкции попроще. Обычно это арочки, перекидываемые по диагонали от стены к стене, чтобы, например, над квадратным в плане помещением возвести еще одно – восьмигранное (в России восьмерик на четверике – любимая конструкция в храмах и колокольнях начиная с XVII века).
