Теперь давайте поговорим об особенностях MIDI интерфейса, которые накладывают определенные условия при работе с ним. Первая особенность MIDI в том, что этот интерфейс не рассчитан на передачу данных на большие расстояния. Он был разработан с учетом коммутации оборудования в пределах звуковой студии. Максимальная длина кабеля, при которой падения сигнала будут незначительны, от 10 до 15 метров. Но со временем MIDI вышел за пределы звуковых студий, и возникла потребность в больший расстояниях. Производители начали выпускать различное оборудование для увеличения дистанций использования MIDI. В основном это были MIDI усилители, которые ставились в разрыв линии, тем самым продлевая дальность MIDI еще на 15 метров. К вопросу передачи MIDI сигнала на большие расстояния мы вернемся чуть позже.

С развитием MIDI индустрии потребности в работе с этим интерфейсом постоянно возрастали, и как следствие того, развивался и рынок оборудования, который предлагал разные возможности в работе с MIDI.

Одна из самых распространенных потребностей – это подключение нескольких управляемых устройств к одному ведомому. Для решения этой задачи есть несколько вариантов. Давайте разберем подробно каждый из них.

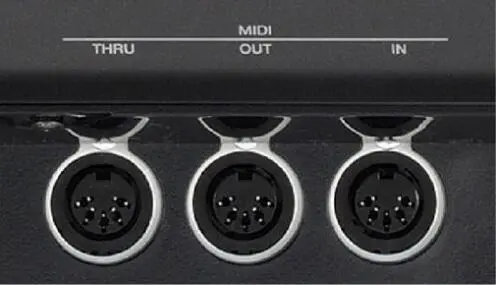

Первый и самый простой способ – подключить все устройства последовательно. В большинстве случаев оборудование, которое поддерживает работу с MIDI, имеет три порта MIDI: IN, OUT и THRU.

• IN – Порт для подключения входного сигнала. Используется устройством для приема MIDI сообщений от других устройств.

• OUT – Порт для подключения выходного сигнала. Используется устройством для передачи генерируемых MIDI сообщений другим периферийным MIDI устройствам.

• THRU – Порт, который логически дублирует данные, приходящие на порт IN.

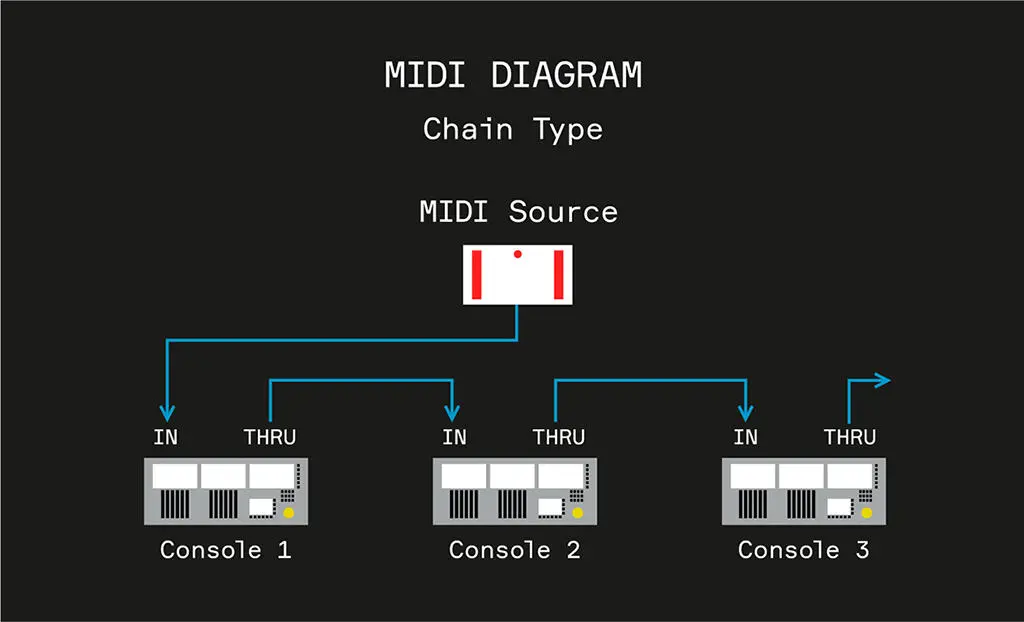

Для подключения последовательно нескольких MIDI устройств к одному мастер устройству необходимо использовать порты IN и THRU, соединяя устройства по типу последовательной цепи. Одно из главных преимуществ такого подключения в том, что для реализации этого метода нам не нужно дополнительное оборудование.

Недостаток такого решения заключается в том, что, как и в варианте любого последовательного подключения, при обрыве линии между консолями все последующие потребители в цепи также теряют сигнал.

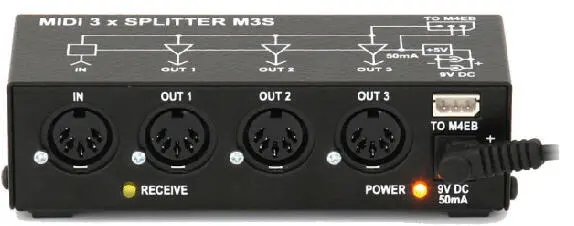

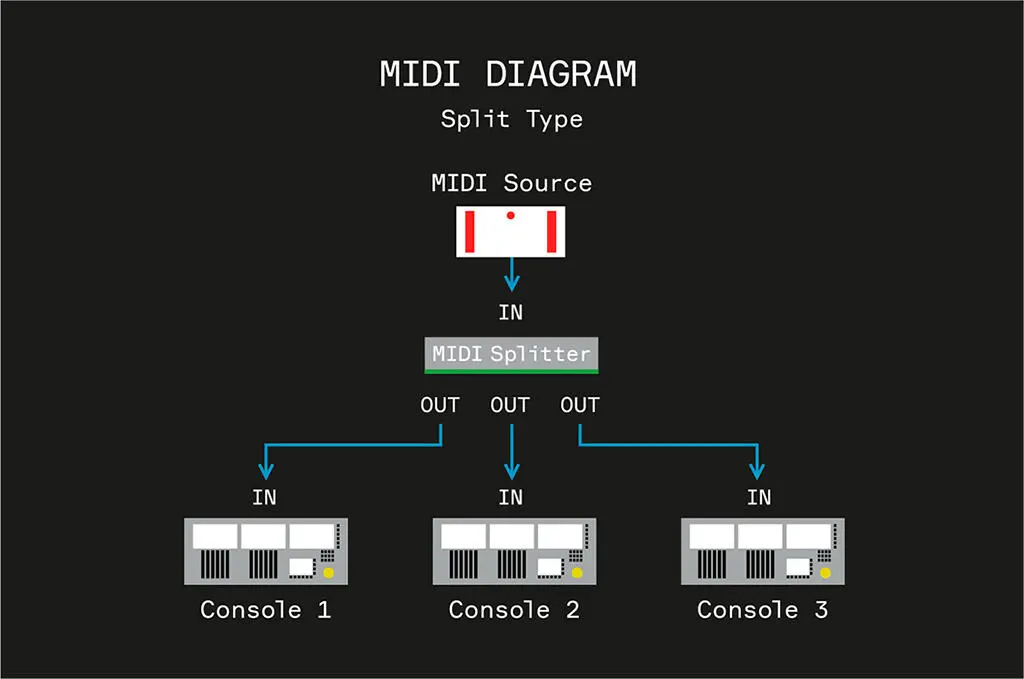

Второй способ— разделить MIDI при помощи специального MIDI сплиттера.

Преимущество такого варианта в том, что каждый потребитель подключается независимо друг от друга, а это значит, что при выходе из строя одного из потребителей это никак не повлияет на прием MIDI сигнала другими клиентами.

Недостаток такого подключения лишь один: при отключении питания у сплиттера мы теряем подключение со всеми потребителями.

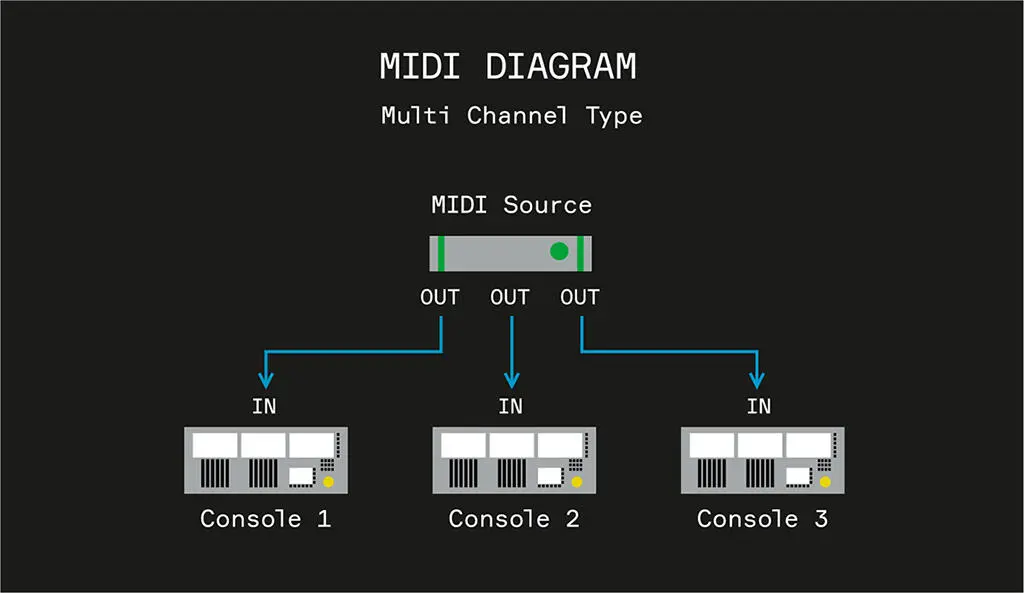

И третий вариант, самый функциональный, это использовать для генерирования MIDI сигнала многоканальные MIDI карты. Помимо преимуществ второго варианта, добавляется также возможность генерирования независимых MIDI сообщений для каждого клиента. Насколько это полезно? Представим, что у вас есть видео и световой пульт, и в один момент нужно синхронно запустить видео контент и световую сцену. У нас есть два разных MIDI сообщения, которые на двух пультах запускают необходимые сцены.

При наличии многоканальной MIDI карты возможно отправить две разные команды на разные порты. Достаточно для каждого сообщения назначить свой MIDI порт многоканальной карты. В итоге мы сможем вызвать световую и видеосцену синхронно, используя разные команды.

Единственный недостаток такого способа заключается в том, что стоимость таких MIDI карт выше в сравнении со стандартными одноканальными картами или MIDI сплиттерами.

В качестве примера многоканальной MIDI карты можно привести MOTU MIDI Express XT. Эта карта предоставляет восемь независимых MIDI входов и восемь MIDI выходов. Помимо этого, эта карта имеет собственный процессор, который позволяет без участия компьютера настраивать внутренние маршруты между MIDI портами. К примеру, эту карту можно сконфигурировать как MIDI сплиттер или как мэрджер MIDI сигналов. И также дополнительно у этой карты есть LTC вход и выход, который позволяет генерировать и принимать линейный таймкод SMPTE.
