А вообще, я советую использовать одновременно два этих пути, тогда надежность системы будет намного выше.

Теперь мы выяснили, что просто так на 200 метров по балансной линии LTC не передать, LTC – не звук, и он требует больше внимания.

Итак, давайте подведем итог и еще раз определим те факторы, от которых зависит качество LTC сигнала:

• Использование для генерации и передачи сигнала небалансных звуковых карт и коммутации. Для обеспечения более устойчивого к помехам сигнала необходимо использование профессиональных балансных звуковых карт и LTC генераторов.

• Низкий уровень LTC сигнала. Цифровой LTC сигнал зависим от громкости воспроизведения или генерации. Нормальный диапазон LTC сигнала от +4dBu до +8dBu. И также при передаче на большие расстояния высокий уровень LTC обеспечивает лучшую помехоустойчивость.

• Использование для усиления и деления LTC сигнала звукового

• оборудования. А именно звуковых сплиттеров и звуковых микшерных пультов, которые впоследствии искажают квадратную форму сигнала в синусоидальную звуковую форму.

• Измененная скорость воспроизведения LTC аудиодорожки, которая отличается от оригинальной скорости, при которой таймкод был создан.

После этого напрашиваешься вопрос: если использование аудио-микшерных пультов и сплиттеров нежелательно, что же тогда применять для деления и усиления LTC сигнала?

На первый взгляд может показаться, что использование неспециализированного оборудования для LTC вызвано отсутствием соответствующих технических решений на рынке, но это не так. Так как LTC – один из старейших протоколов в направлении синхронизации, то производители также трудились над созданием специального оборудования для работы с этим интерфейсом.

Ниже я не буду приводить список всех возможных моделей, которые существуют в нашей индустрии. Из каждого класса устройств мы разберем самого яркого представителя, который даст нам полное понимание об устройствах этого типа.

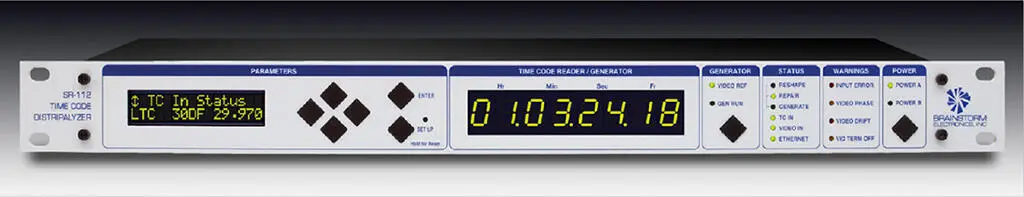

Brainstorm SR-112 Distripalyzer

Позвольте мне представить вам Brainstorm SR-112 Time Code Distripalyzer. Это многофункциональное устройство, которое работает только с LTC сигналом.

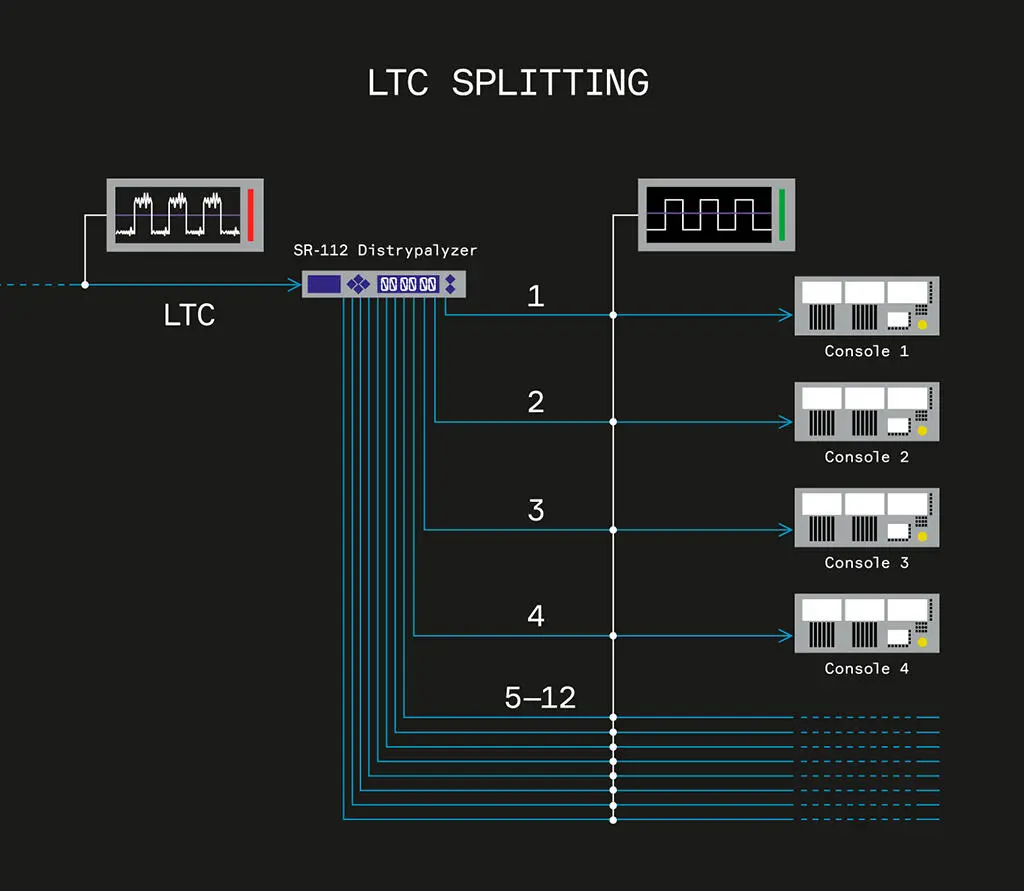

Первая его функция – сплиттер. Это устройство позволяет принимать один LTC сигнал через XLR-female и цифровым способом разделять его на 12 источников, из которых два XLR, два Jack 1/4(TRS) и остальные восемь передаются через разъем DB-25, распиновка (pin out configuration) точно такая же, как у производителей Tascam и Avid. В магазинах можно отдельно приобрести DB-25 male to 8 XLR male break-out кабель.

Также SR-112 позволяет индивидуально для каждого выхода настроить уровень сигнала, что очень полезно при передаче LTC на большие расстояния. Подняв уровень генерации, мы сможем компенсировать потери на линии.

Вторая его функция – восстановление формы сигнала (Reshaping Distorted TimeCode). Существует множество причин, которые могут исказить LTC сигнал, SR-112 позволяет исправить форму и уровень сигнала до родного квадратного. Также в настройках этого устройства можно задать параметры выходного LTC сигнала, тем самым создать максимальную совместимость между SR-112 и клиентами.

Третья функция – генерация таймкода. У SR-112 есть множество опций, как он может генерировать таймкод.

Он может начать генерацию собственного таймкода согласно параметрам входящего сигнала, но после этого он отвязывается от источника. И даже если скорость воспроизведения LTC изменится или фреймы начнут прыгать не по порядку, SR-112 все равно будет генерировать свой таймкод, до тех пор пока LTC не восстановится или не будет превышен интервал отсутствия таймкода.

Это всего лишь один из пяти возможных сценариев генерации и регенерации таймкода, которая возможна на SR-112. Более подробную информацию можно найти в мануале.

И четвертая полезная функция— анализ таймкода. На корпусе этого устройства есть Ethernet разъем, через который SR-112 можно подключить к сети. Через сеть возможно не только его управление, а также просмотр и экспорт отчетов работы SR-112, где можно увидеть по времени, когда таймкод пришел, какие ошибки были с ним, когда началась регенерация и многое, многое другое.

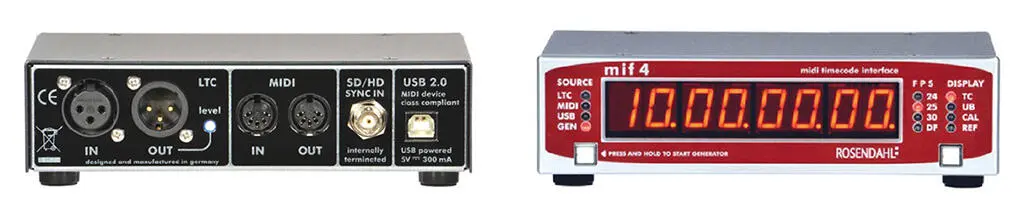

Rosendahl mif4

Также одно из самых часто используемых устройств при работе с таймкодом – Rosendahl mif4.

Это универсальное таймкод устройство, которое предназначено для исправления, анализа, конвертирования и генерирования таймкода через разные физические интерфейсы.
