Давайте более подробно разберем его возможности и как его можно использовать при работе с синхронизацией.

Первая его особенность в том, что mif4 может принимать таймкод через MIDI, LTC, USB и SDI интерфейсы

При подключении к компьютеру через USB, mif4 определяется как простейшее MIDI устройство, которое можно использовать для программной генерации таймкода или его приема. Благодаря этому mif4 можно использовать как таймкод виджет для световых и видеопультов.

Вторая полезная функция – автоматическое конвертирование и генерация таймкода на выходные порты устройства. Мы можем через USB с компьютера генерировать таймкод, и он будет ретранслироваться на MIDI и LTC выходы. Так же это работает и с другими источниками. Если мы получаем таймкод на LTC вход, то mif4 ретранслирует его на USB, MIDI и LTC выход. Если подать таймкод на MIDI вход, устройство его продублирует на LTC, MIDI и USB.

Третье преимущество – возможность mif4 генерировать свой собственный таймкод на все выходы устройства. Параметры генерации можно задать вручную, через панель управления устройства или при помощи внешних MMC (MIDI Machine Control) сообщений.

Четвертая особенность – анализ таймкода и его скорости воспроизведения. Как мы уже разобрали выше, непостоянная и неоригинальная скорость воспроизведения также может влиять на качество генерации. mif4 показывает такие ошибки, что очень удобно при поиске отклонений в генерации таймкода.

Пятая функциональная особенность – возможность исправления искаженного сигнала. Если на устройство приходит слишком низкий уровень сигнала LTC или он искажен наведенными помехами, то клиент попросту не увидит таймкод. В таких случаях между принимающим устройством и линией LTC достаточно установить mif4, который способен прочитать самый плохой сигнал, исправить его и отдать клиенту нормальный LTC.

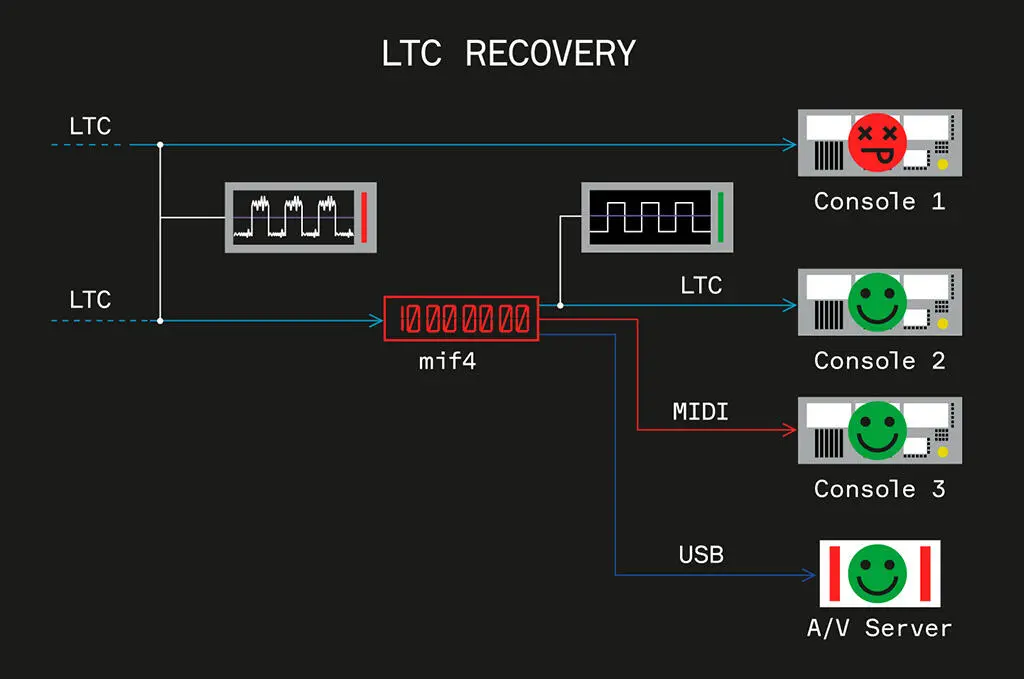

На схеме приведен простейший пример, как можно использовать mif4 для исправления сигнала и разделения его на несколько клиентов.

KISSBOX

Порой приходится работать на проектах, где необходимо передать сигнал синхронизации на довольно большое расстояние, больше, чем позволяет балансная линия. Или мы хотим улучшить помехоустойчивость и надежность. В этом случае необходимо использовать дополнительное оборудование и технологии передачи данных.

Можно воспользоваться такими звуковыми протоколами передачи данных, как DANTE, MADI или AVB, но тогда для этого нам понадобится отдельный звукоинженер, который сможет поднять такую сеть и следить за ней во время проекта.

Или вы можете использовать специализированные технические решения, созданные для этих целей. К примеру, KISSBOX TC2TR. Кстати, KISSBOX была первой компанией, которая сделала поддержку протокола RTP-MIDI в своих технических решениях. KISSBOX TC2TR позволяет конвертировать LTC в MTC и передавать сигнал по протоколу RTP-MIDI через сеть.

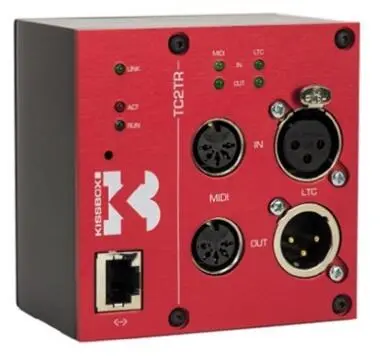

KISSBOX TC2TR

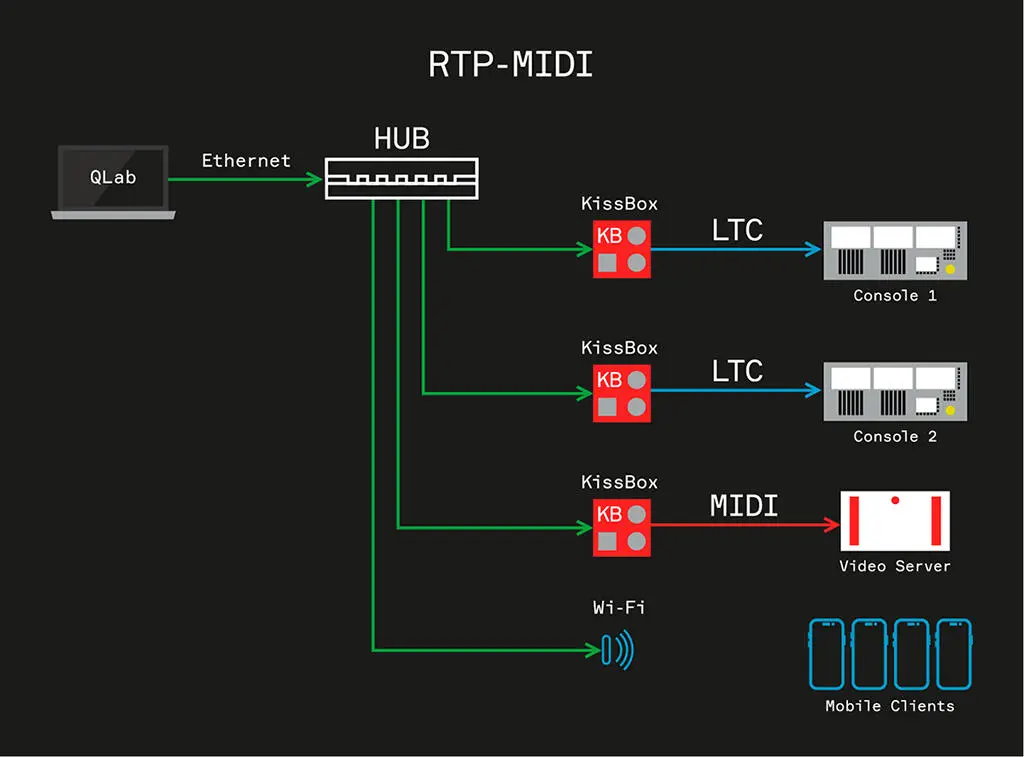

В этом случае мы можем либо генерировать с шоу сервера таймкод через RTP-MIDI в сеть и принимать его на контроллер KISSBOX, либо вообще использовать два устройства KISSBOX, чтобы передать или принять LTC. В этом случае, в зависимости от того, используем ли мы Ethernet кабель, оптоволокно или Wi-Fi, мы можем передать наш LTC сигнал на расстояние более чем 200 километров.

Используя протокол RTP-MIDI, мы можем транслировать протоколы синхронизации нескольким клиентам. Это преимущество также применимо и к оборудованию KISSBOX. Имея один источник, мы можем доставить LTC сигнал нескольким клиентам сразу.

В отличие от LTC, MIDI – это полностью цифровой сигнал, который передается и принимается через цифровые интерфейсы и порты. Формат сообщений, технология передачи MIDI сигнала, электрические параметры – все это регламентировано в открытых документах рекомендованной практики при работе с MIDI, которая в разные годы была утверждена ассоциациями MMA и AMEI. Конечно же, это функциональный плюс, который уменьшает шансы на ошибку, но тем не менее, как и любой протокол, этот стандарт любит, когда с ним работают правильно.

MIDI был разработан как серийный интерфейс передачи данных. За основу MIDI был взят стандарт серийных интерфейсов UART (Universal Asynchronous Receiver-Transmitter). Самый близкий собрат MIDI – последовательный интерфейс RS-232. Очень похожая история с DMX512, который базируется на стандарте RS-485, используемый для управления промышленными контроллерами. MIDI интерфейс для подключения использует разъем DIN 41524 (DIN 5-pin 180°). Все устройства используют MIDI разъем «мама». А MIDI кабели с двух сторон используют коннекторы «папа». MIDI интерфейс имеет только один однонаправленный канал связи. По этой причине каждый MIDI порт имеет свое направление, IN или OUT.
