Чтобы понять, о чем идет речь, давайте разберем передачу обыкновенного аудиосигнала на расстояние 200 метров. Рабочий уровень аудиосигнала обычно составляет 0dBu (усредненное значение), соответственно, при передаче сигнала по кабелю мы ожидаем на выходе линии получить такого же уровня сигнал. Но при передаче сигнала на 200 метров мы получим существенные потери уровня сигнала.

Чтобы восстановить аудиосигнал на конце линии, необходимо поднять громкость отправляемого сигнала до такого уровня, чтобы он смог компенсировать потери сигнала на расстоянии 200 метров. Но для этого нужно использовать оборудование, которое имеет хорошие показатели динамического диапазона аудиовыходов.

В случае если оборудование, которое отправляет сигнал, не имеет необходимых мощностей, то при попытке поднять уровень сигнала выше возможностей оборудования звуковой тракт такого устройства будет просто перегружен и, как следствие, сигнал будет искажен.

Или другой вариант, если невозможно поднять уровень сигнала в начале линии, то на конце линии используют устройство с высоким показателем чувствительности входов. Такие устройства спокойно могут распознать сигнал с большими потерями и усилить его до необходимого уровня.

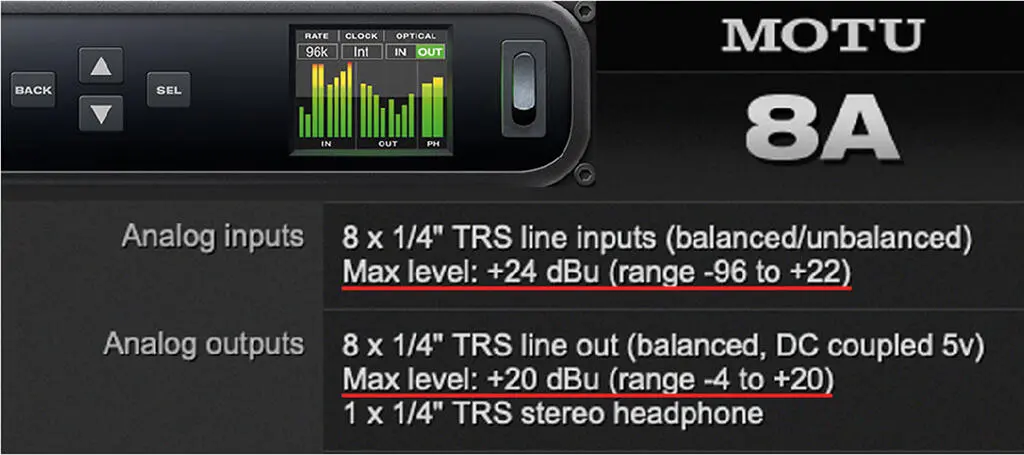

Чтобы понимать, о каких параметрах динамического диапазона и чувствительности идет речь, я приведу характеристики звуковой карты MOTU 8A, которая находится в профессиональном сегменте подобных карт, и чьи параметры являются довольно внушительными.

Но, к сожалению, не всегда заявленная информация совпадает с реальностью. В основном этим грешат аудиокарты бюджетного сегмента. Звуковые карты такого класса в основном получают питание по USB. Такие карты действительно могут иметь фантастические показатели динамических диапазонов на аналоговых выходах. Но у нее попросту может не хватить мощности питания, чтобы разогнать все свои выходы до заявленных показателей. Классический порт USB компьютера предоставляет всего 0,5 ампер. Напряжение питания по USB —5 вольт. Итого мы можем получить максимум 2,5 ватт мощности для всех портов звуковой карты.

А теперь сравним MOTU 8A, которая имеет внешний блок питания 15 вольт, с максимальной силой тока 1 ампер. Итого 15 ватт! Чувствуете разницу?

Никогда звуковая карта, которая работает только от USB, не сможет дать таких же показателей динамического диапазона, как профессиональные карты. Звуковые карты профессионального сегмента всегда имеют внешнее питание, что обеспечивает необходимый запас мощности для всех аналоговых выходов!

Хочу обратить внимание, что вышеуказанные вычисления грубы. Я не брал в расчет затраты на питание процессоров и другой электроники. Финальная разница расчетов настолько велика, что этим можно было пренебречь.

Вернемся к нашей теме передачи аудиосигнала по балансной линии 200 метров. Теперь давайте представим ту же самую ситуацию, но уже с сигналом LTC. К примеру, у нас есть сервер синхронизации, который предоставляет LTC и, скажем, устройство, которое должно принять LTC сигнал по балансной линии.

Ни один световой пульт, ни одна карта синхронизации конечных клиентов не имеют необходимых показателей чувствительности своих LTC портов, чтобы принять LTC через линию в 200 метров и более! И к тому же мы получим поверх ослабленного сигнала искажения квадратной формы LTC, так как кабель такой длины имеет внушительные показатели собственной индукции и емкости.

При таких условиях мы не можем передать LTC на 200 метров и уж тем более дальше!

У нас есть два пути исправить эту ситуацию.

Первый путь. Как и в случае со звуком, нам необходимо поднять уровень генерируемого сигнала эквивалентно потерям на линии. А для этого необходимо либо использовать профессиональные звуковые карты с хорошими показателями выходного динамического диапазона, либо таймкод генераторы/контроллеры, которые позволяют регулировать отдельно уровни сигналов на LTC портах.

И второй путь. Установить на конце линии либо звуковую карту с хорошими показателями чувствительности входных портов, чтобы усилить сигнал LTC до рабочего, либо установить на конце линии таймкод анализатор/решейпер, который сможет принять низкий уровень LTC, исправить все его искажения, поднять до рабочего уровня и отдать клиентам. Позже мы разберем функционал одного из таких устройств.
