Александр Широкорад - Реактивные системы залпового огня

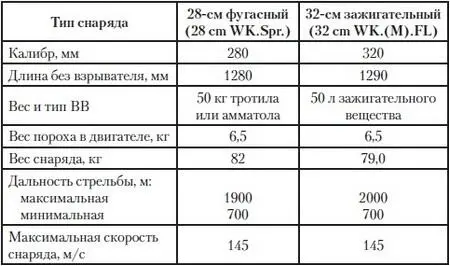

В начале 1940 г. на вооружение Вермахта поступили тяжёлые 28-см фугасные и 32-см зажигательные турбореактивные снаряды. Снаряды были надкалиберные и имели один пороховой двигатель (диаметр двигательной части 140 мм).

28-см фугасная мина имела мощное фугасное действие. При прямом попадании в каменный дом он полностью разрушался. Мина успешно разрушала укрытия полевого типа. Живые цели в радиусе нескольких десятков метров поражались взрывной волной. Осколки мины летели на дистанцию до 800 м.

28-см мина состояла из двух основных частей — корпуса и двигателя, скреплённых резьбовым соединением. Взрыватель — головной марки le.Igr. Z.23 nA по своему устройству был взрывателем непредохранительного типа мгновенного и инерционного действия с установкой на замедление 0,15 с. Головная часть содержала 50 кг жидкого тротила или амматола марки 40/60. Укупоркой для 28-см фугасной мины служила деревянная рама на одну мину, которая использовалась не только для транспортировки и хранения мины, но и для стрельбы. Размеры рамы: 1350×410×410 мм. Вес — около 30 кг. Вес рамы с миной около 110 кг.

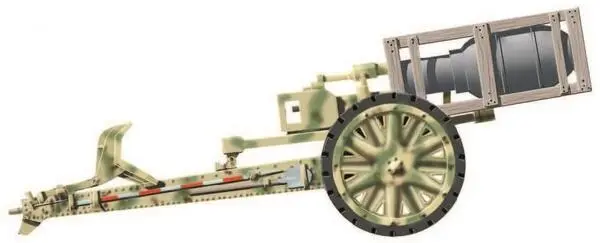

Число направляющих: 6

Угол ВН, град.: +13,5°; +46°

Угол ГН, град.: 22°

Вес ПУ, кг: с 28-см минами — 1630, с 32-см минами — 1600, пустой — 1300

Скорость возки максимальная, км/ч: 35

Расчёт, чел.: 6

Время залпа, с: 10

По своему устройству 32-см зажигательная мина подобна 28-см фугасной мине и отличается от последней только габаритами и снаряжением корпуса. Её взрыватель Wgr.Z.50 также относится к взрывателям непредохранительного типа, инерционного действия. Мина транспортировалась без взрывателя и детонатора. Приведение мины в окончательно снаряжённый вид производилось на огневой позиции, непосредственно перед стрельбой. Головная часть мины содержала 50 л керосина или нефти, 0,645 кг пиротехнического зажигательного состава и 0,975 кг тэна (взрывчатого вещества). Укупоркой для 32-см зажигательной мины служила деревянная решётчатая рама на одну мину. Рама предназначалась для транспортировки, хранения и стрельбы.

Размеры рамы: 1350×410×410 мм.

Вес порожней рамы около 30 кг.

Вес рамы с миной около 110 кг.

32-см зажигательная мина предназначалась для поджога различных строений и лесных массивов, а также для поражения живой силы противника. При стрельбе 32-см миной по лугам с сухой травой, лесу и т. д. единичное попадание вызывало горение на площади до 200 м 2с пламенем до 2–3 м по высоте, прямые попадания мин валили 30–40-см деревья и могли их поджечь. Для одновременного поджигания площади в один гектар было необходимо попадание 50 мин.

При одиночном попадании 32-см зажигательной мины в дом она пробивала стену и крышу дома и воспламеняла домашнюю утварь или другие горючие материалы (сено, доски, дрова и др.). Горящая нефть (50 л) разбрызгивалась по фронту 20–25 м, в глубину на 10–15 м и по высоте на 2–3 м, оказывала соответствующее моральное действие и обжигала незащищённые части тела, матерчатая одежда пропитывалась горящими каплями нефти и воспламенялась.

Взрыв 1 кг разрывного заряда взрывчатого вещества вызывал дополнительное ограниченное осколочное действие.

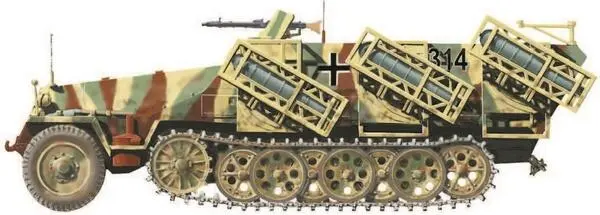

Как уже говорилось, 28-см и 32-см мины транспортировались и запускались из так называемых укупорок, представлявших собой деревянные решётчатые ящики с одинаковыми наружными размерами как для 28-см, так и для 32-см мин. Четыре укупорки вставлялись в примитивную пусковую установку, называемую «тяжёлым метательным прибором обр. 40», германское обозначение s.W.G.40.

Прибор сей представлял собой деревянный или железный станок, на котором в укупорочных ящиках устанавливались четыре мины.

Прибор состоял из следующих основных частей: рамы со стойкой, колышков, забиваемых в землю, натяжных тросов и опорной доски. Рама станка с установленными на ней минами могла перемещаться в вертикальном направлении, что позволяло придавать станку различный угол возвышения в пределах от 5° до 42°.
