Александр Широкорад - Реактивные системы залпового огня

Если в советской реактивной артиллерии применялись исключительно снаряды с крыльевой стабилизацией, то немцы же в начальный период войны использовали только турбореактивные снаряды.

В конце 1930-х гг. германским инженером Небелем был спроектирован 15-см реактивный снаряд и шестиствольная трубчатая установка, которую немцы называли шестиствольным миномётом. Испытания миномёта были начаты в 1937 г. Система получила наименование «15-см дымовой миномёт типа „Д“». В 1941 г. её переименовали в 15 cm Nb.W 41 (Nebelwerfer), то есть 15-см дымовой миномёт обр. 41 г. Естественно, что основным назначением «дымовых миномётов» была не постановка дымовых завес, а стрельба реактивными снарядами, начинёнными отравляющими веществами. Интересно, что советские солдаты называли 15-cm Nb.W 41 «Ванюшами», по аналогии с нашими М-13 «Катюшами». Немецкие же солдаты называли шестиствольный миномёт Stuka zu Fuß (сухопутная «Штука»). «Штука» — это название германского пикирующего бомбардировщика Ju-87, весьма эффективного оружия первой половины войны.

Лафет для установок 15-cm Nb.W 41 был взят от 3,7-см противотанковой пушки. Благодаря этому установка получилась лёгкой и мобильной. Подрессоренный ход позволял ехать за тягачом по шоссе со скоростью до 45–50 км/ч, а на поле боя расчёт вручную легко перемещал установку на небольшие расстояния.

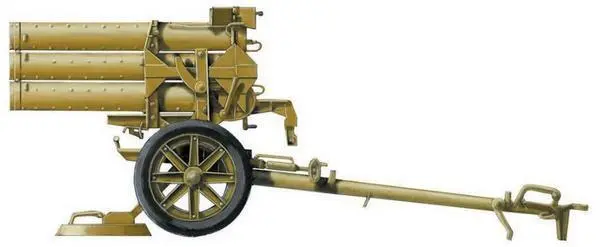

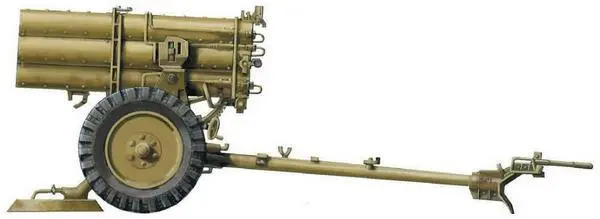

Миномёт Nb.W 41 имел шесть гладких стволов, соединённых в один блок при помощи двух обойм. В задней части стволов имелись захваты для мин и вытяжные пружинные накатники. В обоймах каждый ствол был закреплён отдельно при помощи уголков и, соответственно, мог быть отдельно заменён.

В каждом стволе имелось по три планки, по которым происходило скольжение мины. Длина планки 1300 мм. Планки уменьшали трение между миной и стенками канала.

Калибр, мм: 158,5

Длина ствола, мм/клб: 1300/8,23

Угол вертикальной наводки, град.: -5,6°; +45°

Угол горизонтальной наводки, град.: 24°

Вес в боевом положении, кг: 540

Темп ведения огня: 6 выстрелов за 5 с

Время повторения залпа, мин: 1,5

Время перезаряжания, с: 90

Расчёт, чел.: 3

Колёса с пневматическими шинами надевались на концы коленчатых полуосей. При переходе в боевое положение передний упор опускался, коленчатые полуоси поворачивались, колеса вывешивались, а миномёт опирался на три опоры (два сошника и передний упор). Ход миномёта имел пружинное подрессоривание. Обычно он перевозился механической тягой, а на поле боя он мог перекатываться силами расчёта.

15-см реактивные мины были устроены довольно оригинально: боевой заряд в них находился не в головной части, а в хвостовой. Головная же часть состояла из баллистического наконечника и порохового двигателя. На открытый конец реактивной камеры навинчивалась турбина, имевшая по диаметру окружности 28 сопловых отверстий диаметром 5,5 см, наклонённых под углом 14°. Угол наклона сопел создавал вращательное движение, стабилизирующее мину в полёте. Скорость вращения составляла от 37 до 47 оборотов в секунду.

В боекомплект миномёта входило пять типов мин.

Осколочная мина обр. 41 имела длину 926 мм и вес 34,1–39,06 кг. Она содержала 2 кг прессованного тротила.

Осколочно-дымовая мина обр. 41 предназначалась для задымления местности и для поражения живой силы. Она почти не отличалась от осколочной мины обр. 41. Длина её составила 1020 мм, а вес 35,5–40 кг. Основное отличие — меньшая толщина корпуса и снаряжение, состоявшее из 1,34 кг прессованного тротила и 4 кг дымообразующих веществ, представлявших собой минеральный наполнитель, насыщенный сернистым ангидридом.

Химические мины аналогичны по устройству осколочно-дымовой мине обр. 41 и отличались лишь тем, что вместо дымообразующего вещества они снаряжены отравляющими веществами. Длина химической мины составляла 1020 мм, а вес от 39 кг до 43 кг в зависимости от типа снаряжения.
