Для выбора метода или комплекса методов контроля должны быть определены вид дефектов, подлежащих выявлению, объекты (зоны) контроля, а также должны быть заданы критерии на отбраковку. По этим данным определяют возможные методы, позволяющие решить поставленную задачу. Затем, принимая во внимание критерии на отбраковку, чувствительность и специфику методов, выбирают методы и средства неразрушающего контроля для применения. При равной чувствительности предпочтение отдается тому методу, который проще и доступнее в конкретных условиях, у которого выше достоверность результатов контроля и производительность [20].

Выбранные методы контроля полуфабрикатов и деталей должны фиксироваться в нормативной технологической документации.

Использование при изготовлении изделий из композиционных материалов несовершенного оборудования, система управления которым не обеспечивает заданную точность поддержания параметров технологического процесса, приводит к возникновению в структуре материала конструкции различного рода дефектов, вызывающих снижение физико-механических характеристик или увеличение их разброса, снижение несущей способности конструкции и другие отрицательные эффекты. Появление дефектов в конструкциях из композитов, армированными непрерывными волокнами или ткаными материалами, может быть связано не только с отсутствием достаточно совершенного оборудования, но и с рядом других причин, связанных с субъективными факторами (нарушением технологического процесса, загрязненностью участка формирования структуры материала и др.) [3].

Изготовление конструкций из пространственно-армированных углерод-углеродных композиционных материалов (УУКМ) является сложным, длительным, многоступенчатым процессом и зависит от десятков технологических параметров, изменение любого из которых может привести к необратимым нарушениям заданной структуры. Наличие структурных дефектов часто становится решающим фактором, определяющим работоспособность конструкций, особенно в экстремальных условиях высокоскоростного температурного нагружения и жестких требований к абляционной стойкости материалов [6].

В табл. 2.1. представлены технологические методы переработки полимерных композиционных материалов и наиболее характерные дефекты, присущие тому или иному методу.

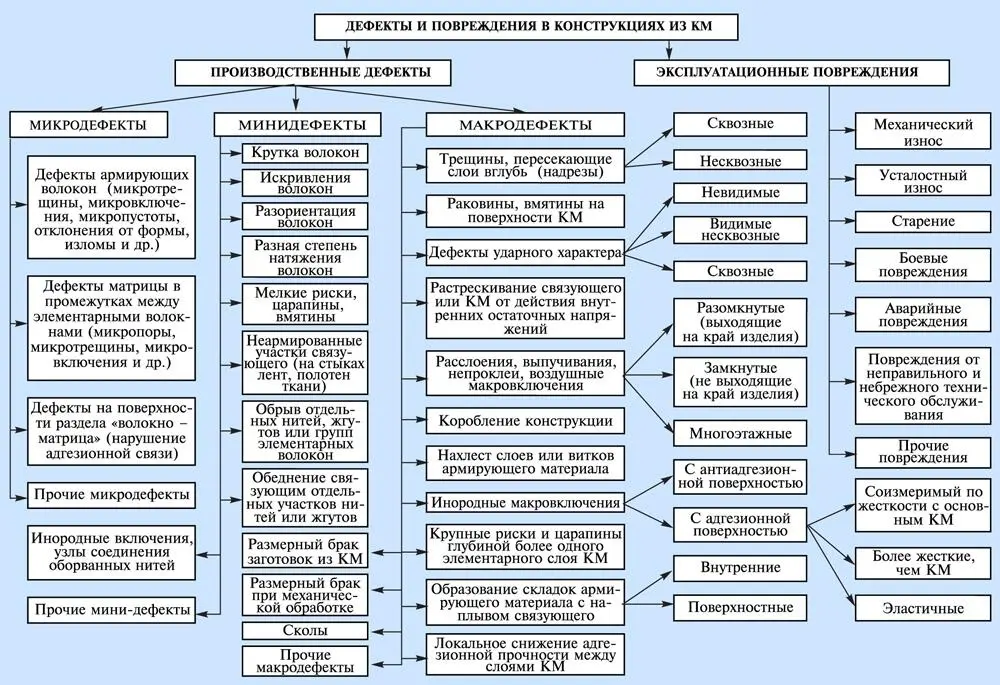

Для проведения анализа дефектов, встречающихся в конструкциях из полимерных композитов, удобно представить их в виде блок-схемы, разделив на различные группы по относительным размерам и другим параметрам (рисунок 2.1). При этом подходе дефекты разделены на два больших класса: производственные дефекты, которые появляются в конструкциях либо в процессе их изготовления, либо в процессе изготовления составляющих материал компонент, и эксплуатационные повреждения, возникающие в конструкции в процессе ее эксплуатации. Кроме этого производственные дефекты могут быть разделены на три группы: микро-, мини- и макродефекты.

Рисунок 2.1 – Классификационная схема производственных дефектов и эксплуатационных повреждений в конструкциях из КМ

Метод контактного формирования(без прикатки, с прикаткой, с уплотнением)

Характеристика изделий: Крупногабаритные изделия сложной формы, оболочки, листы больших размеров

Дефекты формирования: Пористость, расслоения, разнотолщинность, неравномерное распределение связующего, участки неполного отверждения, увеличение разброса физико-механических характеристик, складки, разориентация волокон, участки с низким содержанием связующего, коробление изделия, риски на поверхности

Метод формирования эластичной диафрагмой

Характеристика изделий: Крупно- и среднегабаритные изделия сложной формы

Дефекты формирования: Неравномерное распределение связующего, разориентация волокон, расслоения, складки, участки неполного отверждения связующего, локальная пористость

Метод авто- и гидроклавного формования
