Виктор Маркин: Контроль качества изготовления и технология ремонта композитных конструкций

Достоверность результатов контроля определяется вероятностью пропуска деталей с явными дефектами или необоснованной браковкой годных деталей.

Требования по технике безопасности при применении различных методов значительно различаются. Например, магнитный, ультразвуковой и токовихревой контроль не требуют специальных мер защиты. При капиллярном контроле необходима защита от жидкостей, паров и органических растворителей, а также ультрафиолетового облучения, а при радиационном – от воздействия ионизирующих излучений и образующихся в воздухе вредных для организма человека газов – озона и оксидов азота.

При выборе метода контроля конкретных деталей или изделий необходимо учитывать (кроме специфических особенностей и технических возможностей каждого метода) следующие основные факторы [28]:

– характер (вид) дефекта и его расположение;

– условия работы деталей и технические требования на отбраковку;

– материал детали;

– состояние и шероховатость поверхности;

– форму и размер детали, зоны контроля;

– доступность детали и зоны контроля;

– условия контроля.

Характер дефекта, например, поверхностные трещины с малой шириной раскрытия (0,5–5 мкм), могут быть обнаружены капиллярным методом, а внутренние скрытые дефекты – радиационным или ультразвуковым.

Учет условий работы деталей (знакопеременные нагрузки, работа в агрессивной среде, при высоких температурах, эрозионно-коррозионное воздействие) позволяет определить критические места конструкции и обратить на эти места особое внимание при выборе метода и проведении контроля.

Технические требования на отбраковку определяют количественные критерии и играют важную роль при выборе методов, обеспечивающих выявление только опасных дефектов.

Физические свойства материала деталей – постоянно действующий фактор, определяющий в значительной степени выбор метода неразрушающего контроля. Так, для капиллярных методов материал должен быть непористым, стойким к воздействию органических растворителей [1]. Для ультразвукового контроля на трещины материал должен быть однородным, обладать упругими свойствами и малым коэффициентом затухания ультразвуковых колебаний. Детали простой формы можно проверять всеми методами, а детали сложной формы и крупногабаритные изделия контролируют, как правило, по частям.

Определение зон контроля является важным фактором в выборе метода, так как знание их облегчает разработку методики и обнаружение дефектов. При этом следует иметь в виду, что ультразвуковой контроль поверхностными волнами не применим, если в проверяемой зоне имеются резкие переходы от одного сечения к другому (радиус галтели в месте перехода должен быть не менее λ пов, где λ пов– длина поверхностной волны). Кроме того, в зоне, подлежащей ультразвуковому контролю, как правило, не должно быть отверстий, заклепок, болтов и других отражателей ультразвуковой энергии.

Для токовихревого контроля радиусы галтельных переходов должны быть не менее 2 мм, а для капиллярного и магнитопорошкового методов в зоне контроля не должно быть уступов с углом менее 90°, подрезов и наплывов металла. Ширина проточек, радиусы галтелей и отверстий в зоне капиллярного контроля должны быть не менее 3 мм.

Чувствительность методов, особенно магнитопорошковых и капиллярных, зависит от шероховатости контролируемой поверхности и наличия на ней защитных покрытий. Для ультразвукового и капиллярного методов шероховатость должна соответствовать 5-му классу, а для магнитного и токовихревого должно быть не ниже 3-го класса. Для обнаружения трещин при капиллярном контроле необходимо обязательно удалять лакокрасочное покрытие.

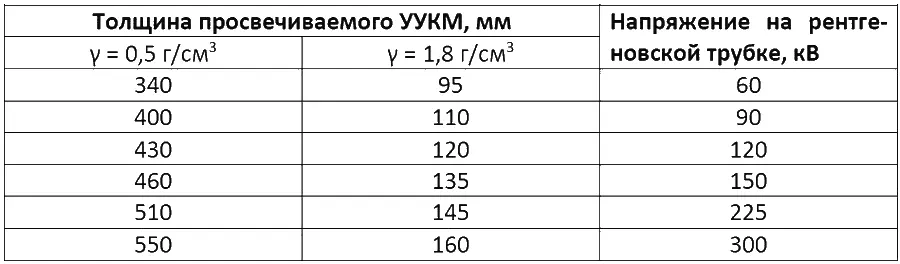

Большинство методов (магнитный, капиллярный, токовихревой, ультразвуковой) могут быть применены для контроля при доступе с одной стороны. Методы просвечивания ионизирующими излучениями требуют доступа с обеих сторон детали. При этом с одной стороны находится источник излучения, а с другой – детектор [28].

Неразрушающий контроль качества позволяет не только контролировать, но и управлять качеством продукции, предсказывая ее свойства, параметры, причины отказа изделий. Методы неразрушающего контроля не являются универсальными, каждый из них имеет свою область наиболее эффективного применения. Большинство методов решают довольно узкий круг дефектоскопических задач: обеспечивают контроль изделий из определенного материала, рассчитаны на поиск дефектов определенного вида, предназначены для конструкций определенного размера и формы, поэтому достижение высокого качества возможно только в случае применения наиболее эффективных для каждой стадии изготовления методов и средств неразрушающего контроля.
