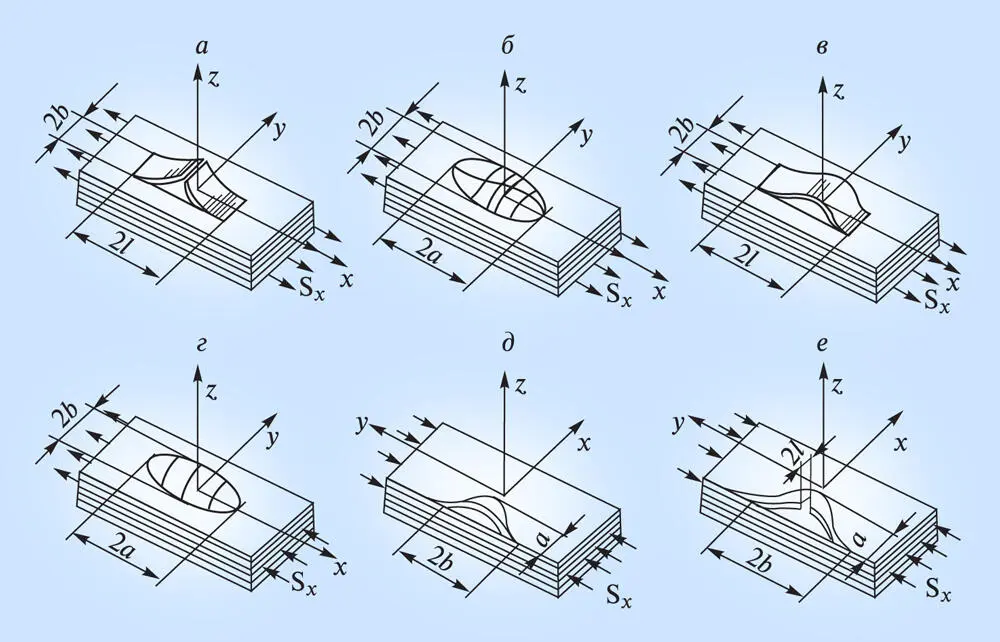

Рисунок 2.2 – Примеры отслоений в композитах:

а – открытое отслоение при растяжении, б – эллипсоидальное при растяжении, в – сжатое в условиях цилиндрического изгиба, г – эллипсоидальное при сжатии, д – кромочное, е – кромочное с вторичной трещиной

Кривая 2 соответствует случаю, когда начальное состояние также субравновесно, поэтому существует некоторая относительно непродолжительная инкубационная стадия. После подрастания отслоения до неустойчивого состояния происходит скачок до нового субравновесного состояния. Новый размер отслоения может быть оценен, исходя из соотношения энергетического баланса. При скачкообразном подрастании отслоения мера повреждения падает практически до нуля, поскольку фронт отслоения переходит в малоповрежденную область матричной прослойки (см. рисунок 2.3, б, кривая 3). Далее следует вторая инкубационная стадия. После того как будет накоплено достаточное повреждение, фронт отслоения снова стягивается. Дальнейший рост происходит устойчиво.

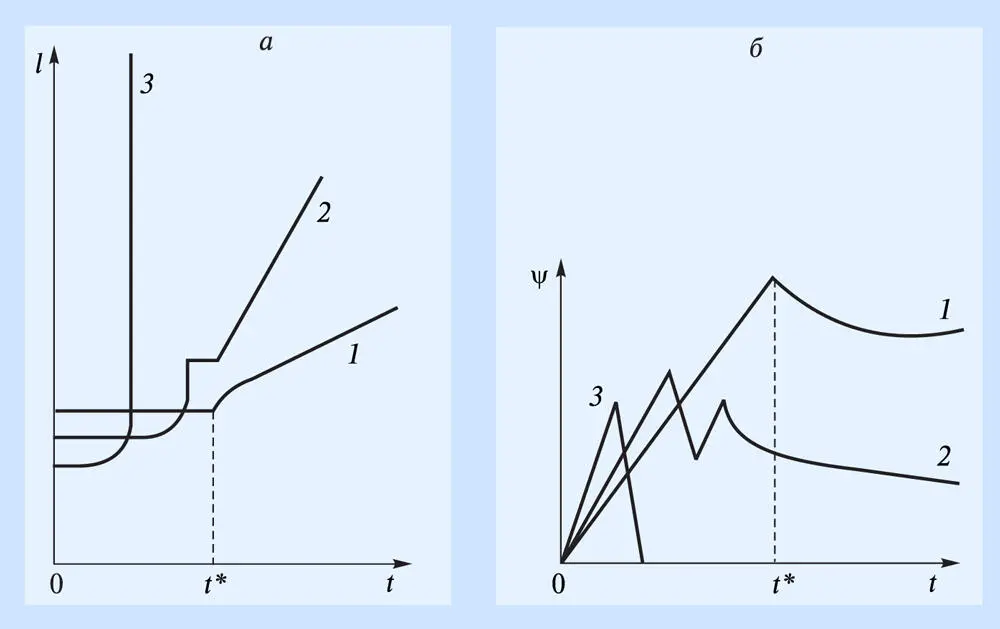

Рисунок 2.3 – Диаграмма отслоений в композите при сжатии:

а – рост отслоений; б – накопление микроповреждений на фронте

Кривая 3 соответствует значениям отслоения, при которых начальная точка находится в весьма узкой полосе, заключенной между областью, где выпучивания нет, и областью, в которой отрезок устойчивого роста отслоения завершается полным отщеплением наружного слоя.

Значения критической деформации для конструкционных композитов достаточно высоки (порядка 10 -3), поэтому типичное поведение сжатых отслоений описывается кривыми 1 на рисунке 2.3, а, б .

Обычно уже в ненагруженном элементе отслоение имеет начальный прогиб, полученный, например, в процессе изготовления.

Расслоения могут происходить в слоистых композиционных материалах при механической обработке конструкции или детали, определенной технологическим процессом изготовления. Механическая обработка композиционных материалов имеет ряд особенностей, отличающих их от аналогичной обработки металлов. Наличие слоистой структуры композита способствует тому, что при износе режущих инструментов происходит расслоение материала. Кроме того, при перерезании армирующих волокон, особенно при перекрестном армировании, наблюдается разлохмачивание перерезанных волокон, что приводит к ухудшению качества поверхностного слоя, способствующему возрастанию влагопоглощения и снижению несущей способности конструкции.

Оптимальные для конкретных условий эксплуатации физико-механические и теплозащитные свойства композиционных материалов практически полностью достигаются формированием заданной пространственной структуры и зависят от степени соответствия реальной структуры расчетным параметрам, поэтому наличие структурных нарушений (дефектов) в композите может стать решающим фактором, определяющим работоспособность современных изделий.

Характерной особенностью структурных дефектов пространственно-армированных композиционных материалов является то, что наряду с дефектами, присущими традиционным материалам (трещины, раковины, поры, рыхлоты, посторонние включения и т. д.), могут образовываться дефекты, характерные только для данного вида композитов, связанные с особенностями структуры армирующего каркаса и метода формирования матрицы. Причем характер дефектов, возникающих на различных этапах изготовления материала, существенно отличается друг от друга.

На стадии изготовления каркасов возникают дефекты, связанные с отклонениями от следующих расчетных параметров структуры: направление укладки армирующих жгутов, периодичность расположения структурных элементов, расстояние между жгутами и пакетами жгутов, объемное содержание жгутов в каждом направлении армирования.

Дефекты, которые образуются на этапе формирования матрицы, связаны, в основном, с отклонениями от расчетного распределения плотности конечного материала, хотя и не исключены нарушения структуры армирующего каркаса, возникающие на различные рода подготовительных операциях. На этом же этапе возможно образование, вследствие нарушения технологических режимов насыщения таких дефектов, как раковины, рыхлости и трещины.
