Юрий Подольский - Сооружаем системы орошения, полива, дренажа и колодцы

В любом случае качество распыления легко отрегулировать вручную. Для этого достаточно немного ввинтить или вывинтить ось конуса, соответственно уменьшив или увеличив размер щели, через которую вода вырывается наружу.

Роторный распылитель воды для полива сада, который будет работать от любой водопроводной сети, можно сделать и следующим образом. В его корпусе на подшипниках установлена сантехническая поворотная водопроводная втулка. Снизу к ней подводят воду от бака или насоса, а сверху устанавливают крестовину с тремя распылителями: два щелевых – на согнутых резиновых или пластиковых трубках по бокам, и один дефлекторный – сверху (рис. 16). Последний поливает территорию вблизи распылителя, а два первых – более отдаленные участки. Когда в тройник поступает вода, он начинает вращаться от реактивной силы струи. Такой распылитель можно устанавливать на треногу высотой до 2 метров.

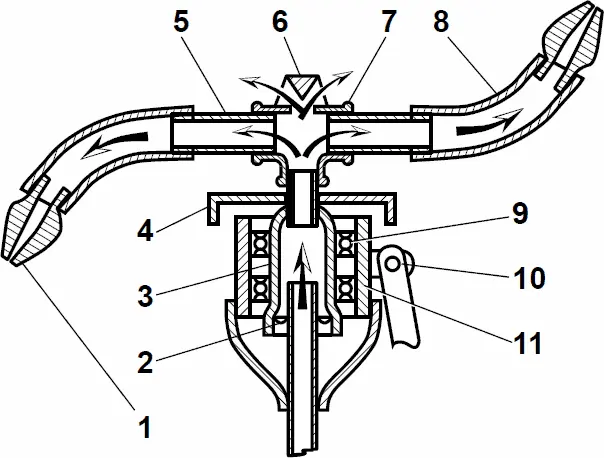

Рис. 16. Самодельный распылитель для полива дождеванием:

1 – щелевой распылитель; 2 – сальник; 3 – поворотная водопроводная втулка; 4 – защитный колпак; 5 – трубка; 6 – конус распылителя; 7 – тройник; 8 – резиновая трубка; 9 – шарикоподшипник; 10 – элемент крепления к треноге; 11 – корпус

Для орошения небольших участков вполне достаточно простейшей самодельной насадки, надеваемой на шланг, который подсоединяют к водопроводу (рис. 17).

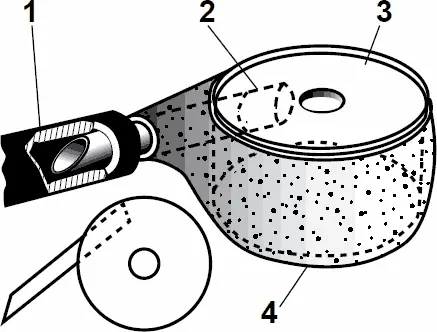

Рис. 17. Дождевальная насадка:

1 – шланг; 2 – трубка; 3 – банка с крышкой; 4 – цементная обмазка

Отрезок металлической трубки подбирают с таким расчетом, чтобы его конец, срезанный под углом 30°, плотно входил в резиновый шланг. Другой конец этой трубки обрезают под углом 60°.

Затем потребуется жестяная банка, например из-под растворимого кофе. В центре ее донышка просверливают отверстие диаметром 8–10 мм, а на боковой стороне вырезают овал с таким расчетом, чтобы по касательной к окружности банки в него можно было просунуть тупой конец трубки. Затем верхнюю часть банки (вместе с крышкой) обмазывают густозамешанным цементным раствором (1 стакан сухого цемента, 1 стакан чистого песка и немного воды, добавляемой постепенно). Толщина слоя обмазки должна быть не менее 2–4 см. Прорезь вместе с вставленной в нее трубкой также обмазывают тем же цементным раствором по контуру.

Насадку обматывают марлей и пальцами хорошенько разминают обмазанные места ее с тем, чтобы поверхность изделия стала гладкой и обтекаемой.

Выдержав насадку в течение недели сначала в мокрой тряпке (два-три дня), а затем в воде, ее надевают на шланг. Она даст хорошую воронкообразную струю, распадающуюся на мелкие капельки по окружности диаметром 2–3 м (в зависимости от напора в водопроводной сети). Увлажнение получится равномерным, без размывов.

Во время работы приспособление совсем не обязательно держать в руках. Его устанавливают на треножнике или шесте и, переставляя время от времени с места на место, постепенно поливают все цветочные клумбы, газоны и деревца, высаженные на участке.

Еще один простейший разбрызгиватель для шланга (рис. 18) формирует из водяной струи разреженный конус. Эта конструкция совсем простая – пластмассовую или деревянную пробку подвижно закрепляют в шланге двумя гвоздиками.

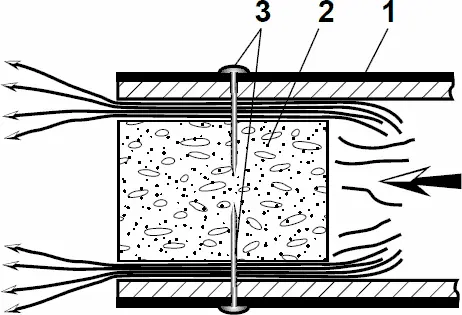

Рис. 18. Простой разбрызгиватель:

1 – шланг; 2 – пробка; 3 – гвоздики

Большинство головок, используемых в поливочных установках, имеют один общий недостаток: имея постоянную площадь выходного сечения, они перестают нормально работать при понижении давления в водопроводе, что случается в сельской местности довольно часто. Удачным выходом из такой ситуации может стать изготовление форсунки с автоматическим регулированием площади выходной кольцевой щели в зависимости от давления подводимой воды (рис. 19). Но такое серьезное название не должно пугать тех, кто хочет улучшить полив своего огорода, – форсунка очень проста в изготовлении.

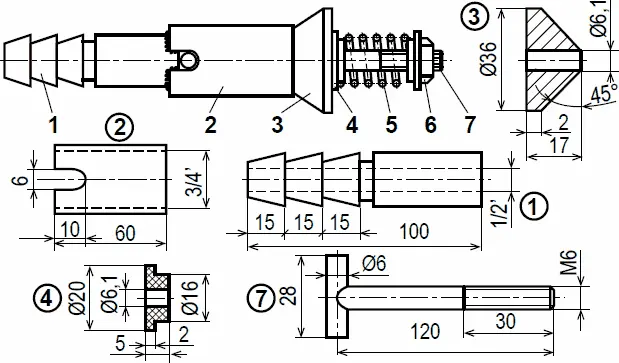

Рис. 19. Форсунка-автомат:
