По этому принципу устроен массово выпускаемый промышленностью распылитель воды огородный РВО-8. Он представляет собой литой алюминиевый корпус (рис. 13) с кронштейном, на котором размещена крыльчатка-дефлектор, регулируемая винтом. Меняя с помощью винта высоту расположения крыльчатки, можно менять радиус дождевания. После регулировки винт крепят контргайкой. Для сочленения с подводящей воду трубой или штуцером, соединенным с резиновым шлангом, в корпусе распылителя сделана резьба ½˝. При напоре воды 15–20 м распылитель обеспечивает полив по кругу диаметром до 8 метров.

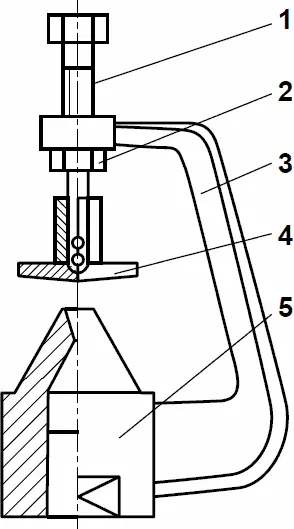

Рис. 13. Распылитель воды огородный РВО-8:

1 – винт; 2 – контргайка; 3 – кронштейн; 4 – крыльчатка дефлектора; 5 – корпус

Очень похожую конструкцию легко сделать самостоятельно. Для этого понадобится отрезок водопроводной трубы длиной 2 м. С одного конца на ней делают кольцевые проточки под шланг, а с другого нарезают резьбу. Трубу сгибают под прямым углом, как показано на рис. 14. Чтобы сопло распылителя было направлено вертикально вверх, трубу приваривают (или крепят иным способом) к массивной металлической пластинке.

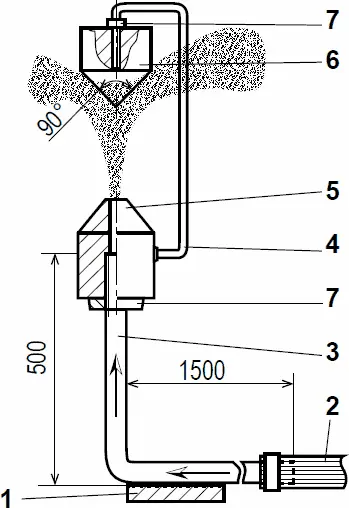

Рис. 14. Самодельный дефлекторный дождеватель:

1 – опора (металлическая пластина); 2 – шланг; 3 – труба; 4 – кронштейн; 5 – сопло; 6 – конус-опрыскиватель; 7 – контргайки

Из металла вытачивают два конуса. Нижний конус должен иметь сквозное отверстие диаметром 8–10 мм, в верхнем (дефлекторе) делают отверстие с резьбой и крепят контргайкой на кронштейне из проволоки ∅5 мм. Нижний конус навинчивают на трубу и фиксируют с помощью гайки. Верхний конус необходимо отшлифовать, что позволит получить распыление воды в виде мельчайших капель. Регулировать высоту дефлектора можно, накручивая его по резьбе кронштейна.

Теперь рассмотрим конструкцию более совершенной дефлекторной распылительной головки. Сделать ее тоже не составит труда, если у вас есть доступ к токарному станку. Выточить ее можно из стали, но лучше – из цветного металла, чтобы не ржавела. Головка состоит из корпуса, шайбы с отверстиями и подвижного дефлектора в форме конуса с осью [12] Вместо такой специально выточенной детали можно использовать подходящий по длине болт М6 с конической головкой. (рис. 15).

В центре решетчатой шайбы выполнено отверстие с резьбой, в которое вворачивается ось конуса дефлектора. С наружной стороны шайба имеет дюймовую резьбу для ввинчивания в корпус. Это же резьбовое отверстие корпуса служит и для навинчивания собранной головки на водовод той или иной дождевальной установки [13] Такую головку можно крепить непосредственно на водопроводную трубу с проходным диаметром 1˝ или, уменьшив диаметр внутреннего отверстия корпуса и диаметр решетчатой шайбы – ¾˝. Для крепления к трубе ½˝ потребуется изготовить переходник. . Дефлектор можно выточить одной деталью вместе с осью и регулировочной рукояткой, с помощью которой удобно регулировать зазор, или навинтить его на резьбовую шпильку М6. В последнем случае конус фиксируется контргайкой, которая заодно будет регулировочной рукояткой.

При подаче воды в распылитель она проходит сквозь перфорацию в перегородке, попадает в зазор между головкой винта и корпусом насадки и распадающимся на капли веером летит на землю. Чтобы вода распылялась более равномерно, по кругу на нижней стороне конусной головки можно проточить 3–4 концентрические канавки. Они будут закручивать струйки воды.

Рис. 15. Универсальная распылительная головка для дождевальной установки:

1 – регулировочная рукоятка с накаткой; 2 – конус; 3 – корпус; 4 – отверстие для выхода струи воды; 5 – ось; 6 – решетчатая шайба

Если же доступ к станочной базе отсутствует, можно взять отрезок дюймовой трубы и нарезать внутри резьбу с двух сторон. Снизу в резьбу вворачивают заранее подготовленную втулку с отверстиями, а сверху – заглушку с просверленным отверстием для оси дефлектора. Роль дефлектора вместе с осью может исполнять болт М6 с потайной головкой.
