Лучше не делать пропилы слишком глубокими, ведь в этом случае при низком давлении вода будет распыляться слабо. Помните, что при необходимости пропилы всегда можно углубить.
Слишком большое количество пропилов тоже лучше тоже не делать. Сделайте сначала крестовый пропил, посмотрите, как будет работать дождевальная установка. Затем можно добавить еще несколько пропилов, стараясь добиться нужного результата.
Стационарная дождевальная установка
Хотя эта дождевальная установка (рис. 11) и посложнее перфорированного шланга, но изготовить ее не составит труда для любого мастерового человека.

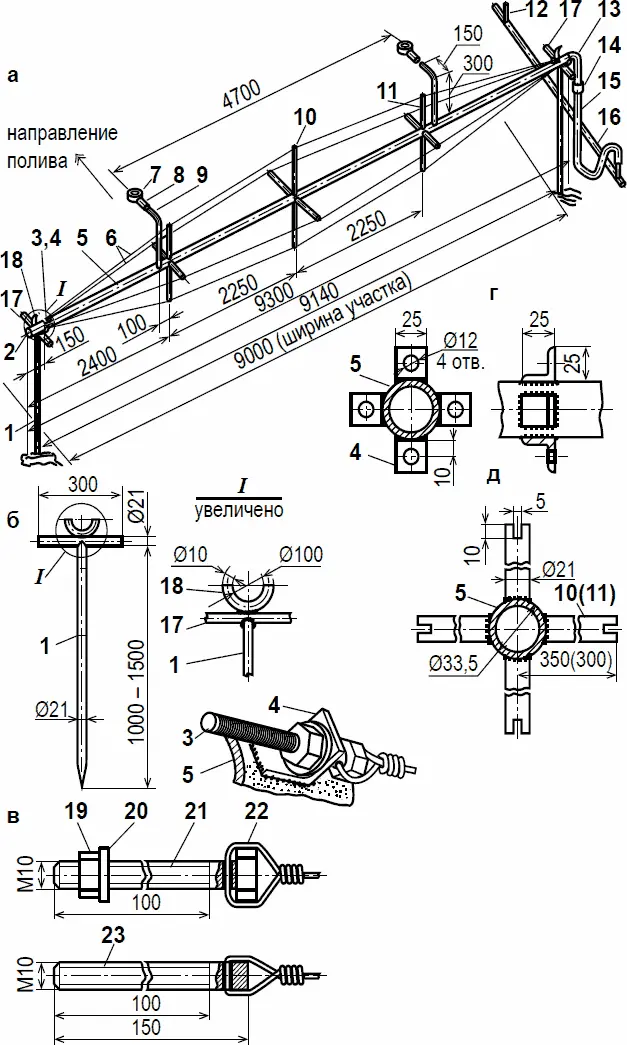

Рис. 11. Дождевальная установка:
а – конструкция; б – опорная стойка; в – натяжное устройство (талреп); г – монтаж кронштейнов на хребтовой балке; д – монтаж средней (промежуточной) распорки под расчалки на хребтовой балке; 1 – опорная стойка (2 шт.); 2 – заглушка (1˝); 3 – самодельный талреп (8 шт.); 4 – кронштейн (стальной уголок 25 × 25, 8 шт.); 5 – хребтовая балка (стальная оцинкованная труба 1˝); 6 – расчалки (стальная проволока ∅3 мм, 4 шт.); 7 – распылительная головка (2 шт.); 8 – соединительная муфта (отрезок резинового шланга ∅20 мм, 2 шт.); 9 – «гусак» (стальная оцинкованная труба ½˝, 2 шт.); 10 – срединная распорка (стальная труба ½˝, 4 шт.); 11 – промежуточная распорка (стальная труба ½˝, 2 шт.); 12 – отводной патрубок водопровода (стальная труба ¾˝); 13 – переходник (стальная оцинкованная труба ¾˝); 14 – хомут (2 шт.); 15 – соединительный резиновый шланг с водопроводом (¾˝); 16 – магистральный водопровод (труба 1˝); 17 – рукоятка (стальная труба ½˝); 18 – ложемент (пруток ∅10 мм); 19 – гайка М10; 20 – шайба; 21 – болт М10 (L > 100); 22 – растяжка; 23 – резьбовая шпилька М10 (вариант, L > 100)
Основой устройства является стальная толстостенная труба с наружным диаметром 33,5 мм (условный проход – 25 мм). Она служит одновременно и балкой, и водоводом. Протяженность ее диктуется шириной участка, от которой, в свою очередь, зависит и количество распылительных головок (учитывается, конечно, и радиус их действия). В описываемой конструкции длина трубы принята 9,3 метра.
При изготовлении дождевальных установок следует применять оцинкованные стальные трубы, поскольку трубы из черного металла очень быстро сгниют.
К одному концу хребтовой балки приварен Г-образный подводной переходник из отрезка трубы ¾˝ – для подсоединения установки через шланг к водопроводу. На другом конце нарезана дюймовая резьба, на которую накручена заглушка – на тот случай, если возникнет необходимость прочистить хребтовую трубу.
Трубе-балке предстоит висеть над выращиваемыми растениями, перекрывая всю ширину участка, опираясь лишь концами на две опоры, установленные на противоположных его сторонах.
Чтобы балка не прогибалась, ее приходится усиливать четырьмя проволочными расчалками из стальной оцинкованной проволоки диаметром 3 мм. Между каждой расчалкой и трубой вставлены по три стойки-распорки из отрезков полудюймовой трубы: одна срединная (более длинная) и две промежуточные. С одного конца распорок сделаны прорези под расчалки, а другими они приварены к балке.
Концы расчалок с помощью покупных или самодельных талрепов притянуты к кронштейнам из стального уголка 25 × 25 мм, приваренным к балке на одной стороне рядом с заглушкой, а на другой – около стыка с «гусаком».
Талреп (натяжное устройство) – это болт М10 (с гайкой и шайбой) со сквозным (диаметральным) отверстием в стержне близ головки под проволоку растяжки. Конец проволоки заведен в отверстие и закреплен над головкой болта скруткой [11] Как вариант вместо болта можно использовать резьбовую шпильку – болт без головки.
. Длина резьбовой части стержня – не менее 100 мм. Точно такое же устройство на другом конце расчалки.
К хребтовой балке примерно на четверть ее длины от обоих концов приварены два Г-образных отвода-«гусака», выполненные, как и распорки, из полудюймовой трубы наружным диаметром 21,3 мм и толщиной стенки 2,5 мм. Радиус загиба желательно сделать побольше, не менее 100 мм. К свободным концам «гусаков» с помощью отрезков шланга с внутренним диаметром 20 мм и проволочных скруток подсоединены распылительные головки.
