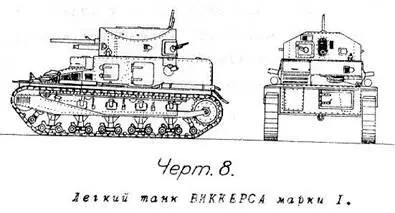

Авто-гусеница (Chenillette) Сен-Шамоне или английский танк МОРИС МАРТЕЛЯ 1925 г. (одноместный) — чертеж 7, весом 2, 5 тонны и наибольшей скоростью 35-50 км/час.; с другой стороны — к появлению танков с сильным вооружением (одним орудием и не менее 2-х пулеметов); таковые английские легкие танки Виккерса марки I и II, весом 11 и 12 тонн (черт. 8) с наибольшей скоростью 35 км/час, и КОЛЕСНО-ГУСЕНИЧНЫЙ ТАНК ВИККЕРСА (черт.9), весом 12, 5 тонн, с наибольшей скоростью 35-48 км/час. на колесах к 25-30 км/час. — на гусеницах и со средней скоростью на местности 10-15 км/час.
Главное назначение последних танков — борьба с неприятельскими танками, почему им присвоено название «танки-истребители».
В чисто конструктивном отношении различают следующие виды танков:
1) танки с МЕТАЛЛИЧЕСКИМИ гусЕНИЦами: а) жесткого типа, б)подрессоренные.
2) ТАНКИ НА РЕЗИНОВОЙ гусенице (системы Кегресс-Ситроен) с передними или задними управляемыми колесами, т.е. полугусеничные танки. К системе полугусеничных танков относится и ТАНК МАРТЕЛЯ.
3) КОЛЕСНО-ГУСЕНИЧНЫЕ ТАНКИ, т.е. такие, которые, по желанию, могут ходить по дорогам на колесах с большой скоростью и на гусенице по местности с меньшей скоростью. К числу таких танков относятся: французский танк авто-гусеница (завода Сен-Шамон), чехо-словакский колесно-гусеничный танк «КН 50» (части его изготовляются заводами Брейтфельд, Данека и др.), весом около 7 тонн, мощностью двигателя 50 сил и наибольшей скоростью на колесах 35 км/час, и на гусеницах — 12 км/час. и, наконец, уже упомянутый колесно-гусеничный танк виккерса, имеющий то преимущество, что переход с колесного хода на гусеничный и обратно производится мотором танка и не требует выхода команды из танка, что необходимо у танка «КН 50».
К этому же типу, но несколько измененной конструкции, относится американский танк кристи, называемый «амфибия-танк», так как он, кроме гусеничного и колесного хода, имеет еще приспособление для плавания.
§ 5.ОСНОВНЫЕ свойства танков.
Основным свойством танка является его способность двигаться по местности. Это достигается гусеничным ходом и определяет тактические свойства танка в отличие от свойств бронированного автомобиля, который может двигаться лишь по дорогам. Способность двигаться по местности определяют термином вездеходность и под ней подразумевают следующие четыре свойства: 1) возможность двигаться по мягкому грунту, несмотря на большой вес, 2) брать значительные подъемы, 3) переходить через рвы и воронки, 4) взбираться накаменные вертикальные стенки.
1) способность двигаться по мягкому грунту объясняется тем, что при гусеничном ходе вес танка распределяется на большую площадь и относительное давление на грунт можно сделать очень малым, а именно — менее 0, 5 кг/см 2 .; можно довести его до 0, 35 кг/см 2 ., что близко в даже меньше давления ноги человека. Поэтому танк, несмотря на свой большой вес, может двигаться всюду, где может пройти человек. В настоящее время уже имеются гусеничные повозки, в которых относительное давление еще более снижено, и они могут двигаться по снегу и болотистой местности (не топкой), где человек без вспомогательных средств итти не может.
2) способность брать подъемы в 30°, 45° и даже до 51° достигается применением шпор или специальных выступов на звеньях гусениц, которые врезаются в грунт и увеличивают сцепление (коэффициент сцепления m) гусеницы с грунтом, при чем должны быть, конечно, соответственно подсчитаны мощность и низшая скорость танка. В настоящее время считают, что эта способность брать подъемы у танков должна достигать 45°. Заметим, что, для возможности преодоления крутых подъемов, кроме соответствующей мощности двигателя и достаточного сцепления с грунтом, необходимо еще, чтобы передняя рабочая часть гусеницы имела надлежащую форму и была открыта, т.е. не закрывалась бы коробкой корпуса танка. Для пояснения приведем два чертежа: французского танка Сен-Шамон (черт.10), не удовлетворяющего вышеуказанным условиям и танка Рено (черт.11), удовлетворяющего этому условию в полной мере.
