Ф. Хлыстов - Танки и механическая тяга в артиллерии

Открытая гусеница, давая указанные выгоды, весьма уязвима обстрелом.

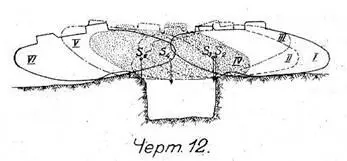

3) МАКСИМАЛЬНАЯ СПОСОБНОСТЬ преодолевать рвы зависит от длины рабочей части гусеницы. Эту длину можно считать почти равной или немного большей, чем расстояние между центрами осей ведущего и направляющих колес гусеницы. Из рассмотрения чертежа 12, на котором показаны последовательные положения его центра тяжести, видим, что сначала передняя часть танка перейдет за внутренний край рва, танк начнет наклоняться и не упадет носом в ров в том случае, если расстояние от носа танка до его центра тяжести будет более ширины рва; после этого танк, опираясь на оба края рва, будет переползать через негои, не сваливаясь назад, перейдет ров, если расстояние от центра тяжести танка до конца хвоста будет более ширины рва. Видим, что для максимальной проходимости через рвы необходимо иметь центр тяжести посредине танка и что наибольшая преодолеваемая ширина рва, принимая во внимание закругление краев и некоторый коэффициент безопасности, будет — 10-45% от полной длина танка, считая ее с хвостом. Оказанная ширина для легких танков Рено — 1, 8 мт. (длина танка 4,1 м.), а у больших танков до 4-4, 5 мт. при длине их 10 мт.

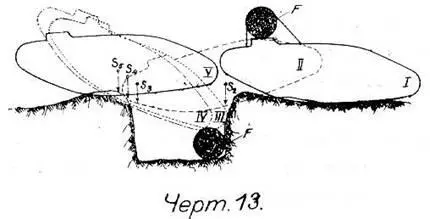

Для увеличения проходимости через рвы, вних сбрасывают связки фашин, как это изображенона черт.13.

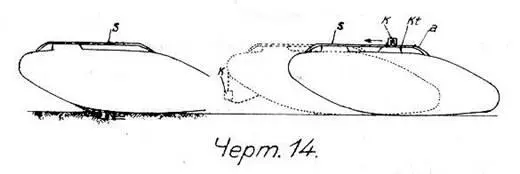

Укажем еще способ, применяемый английскими танками для преодоления скользкого грунта или глубокого ила, с помощью дебуксирующего бруса (черт.14).

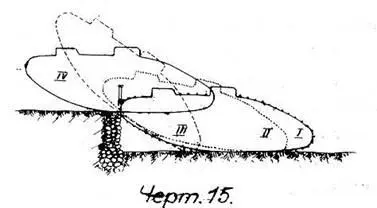

Преодоление танками вертикальных кирпичных стенок изображено на черт.15. Для выполнения этого требования наилучшей формой танка будет ромбоидальная. Английские танки первые могли влезать на вертикальные стенки до 5 футов (1,52 метра) высотой; в настоящее время преодолеваемая высота вертикальных препятствий доходит до 1,7 метра. Наибольшая высота преодолеваемой стенки определяется высотой расположения передней точки направляющего колеса гусеницы. Если эта точка выше верхнего края стены, то танк, подходя к стенке, накатится носом на ее верхний край, врежется в него сверху шпорой и начнет влезать или карабкаться на стену, переходя последовательно из положения I во II и III, все время опираясь сзади хвостом. В тот момент, когда центр тяжести влезающего танка перейдет через край стены, танк начнет переваливаться носом книзу, перейдет в положение IV и преодолеет препятствие. Заметим, что для наиболее успешного преодоления вертикальных стенок, центр тяжести танка должен находиться возможно ниже. Это же требуется и для большей устойчивости на откосах. Поэтому для того, чтобы иметь возможность преодолевать препятствия максимальной высоты, следует ось направляющего колеса подымать возможно выше. Это требование приводит к тому, чтобы гусеничная цепь танка шла через весь его корпус и чтобы передняя часть гусеницы была наклонной. Это условие приводит опять к уязвимости гусеницы при обстреле.

Кроме разобранных четырех свойств танков, определяющих его вездеходность. необходимо еще упомянуть об ОПРОКИДЫВАЮЩЕЙ ИХ СПОСОБНОСТИ , заключающейся в том, что, благодаря большому сцеплению и большой толкающей силе, даваемой двигателем, танки могут опрокидывать заборы и нетолстые стенки, валить отдельные деревья. Так, легкий танк Рено валит дерево в 25 — 30 см. толщиною, а тяжелый — может вырывать деревья толщиною 70— 80 см. Деревянные крестьянские дома не представляют препятствия для танка. Проволочные заграждения легко преодолеваются танками, которые оставляют за собой либо целые улицы, либо, по крайней мере, два узких прохода, дающих возможность пройти следующей за танком пехоте.

Во время боя у Камбрэ, чтобы дать возможность продвинуться преследующей немцев кавалерии, англичане уничтожили все препятствия особыми для этой дели назначенными танками с специальными приспособлениями.
