Иван Шунейко - Пилотируемые полеты на Луну

Для управления по каналам тангажа и курса ЖРД, укрепленный на кардановом подвесе, может отклоняться гидравлической системой на ±7°. В течение всего полета ступени управление по крену осуществляется тремя испомогательными ЖРД фирмы Thompson Ramo Wooldrodge, расположенными на нижнем переходнике. ЖРД работают на монометилгидразине и четырехокиси азота, развивают тягу 68 кг. Двигатели могут работать в импульсном режиме с продолжительностью импульса до 30 мсек. Четвертый вспомогательный ЖРД (ускоряющий) аналогичен трем первым, расположен также на нижнем переходнике и его вектор тяги направлен вдоль ступени S-IVB от S-II. При давлении 7 ат в камере сгорания двигатель развивает тягу до 32 кг. Подача компонентов в двигатели вытеснительная. В полете четвертый ускоряющий ЖРД работает дважды: после отделения S-II от S-IVB перед первым включением ЖРД J-2 и второй раз двигатель сообщает ускорение третьей ступени для осадки топлива в баке перед запуском ЖРД J-2 для выхода на траекторию полета к Луне.

ЖРД J-2 фирмы North American Rockwell, Rocketdyne (США)

Двигатель J-2, работающий на жидком кислороде и жидком водороде используется на второй и третьей ступенях ракеты-носителя Saturn V.

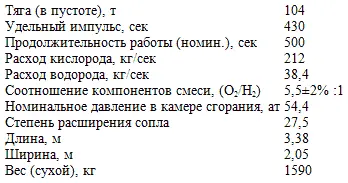

ЖРД J-2 имеет следующие технические характеристики (рис. 11.7а,б)

При изменении соотношения компонентов рабочей смеси в пределах от 5,5 до 4,5 тяга увеличивается на 25%. В полете двигатель допускает повторный запуск.

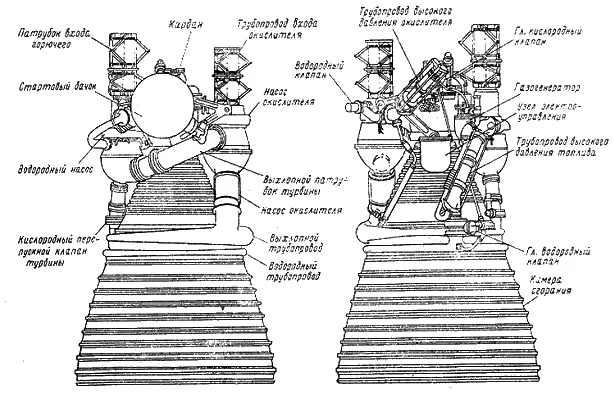

а) б) Рис. 11.7 (а, б) ЖРД J-2

Система подачи компонентов рабочей смеси основана на использовании двух ТНА (рис. 11.8).

Схема с двумя ТНА дает возможность обеспечить работу обоих насосов на оптимальных оборотах без применения редукторов. Осевой 7-ступенчатый насос горючего имеет номинальную мощность 6000 квт, создает давление 78 ат при 27 260 об/мин, а одноступенчатый центробежный насос окислителя номинальной мощностью 1270 квт создает давление 64 ат при 8000 об/мин. Горячий газ генератора поступает сначала на турбину насоса горючего, а затем на турбину насоса окислителя. Последовательный проход газа через две турбины обеспечивает оптимальные характеристики турбин и позволяет легко регулировать соотношение компонентов рабочей смеси в камере сгорания. На двигателе имеется пусковой бачок с гелием для срабатывания пусковых клапанов и герметичный блок с пусковым программным механизмом. Запуск ЖРД начинается раскруткой турбин от пускового бачка с газообразным водородом. Для обеспечения повторного запуска, во время работы двигателя бачок наполняется сжатым водородом, отбираемым из рубашки камеры сгорания.

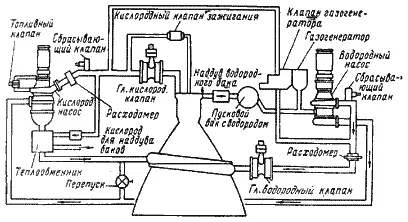

Рис. 11.8. Схема ЖРД J-2

Система регулирования должна обеспечить поддержание в камере сгорания постоянного соотношения компонентов с точностью ±10% при условии равномерной выработки баков.

Камера сгорания ЖРД выполнена из трубок из нержавеющей стали толщиной 0,3 мм. Трубки уложены по поверхности камеры, спаяны бронзой и образуют единую конструкцию. Для регенеративного охлаждения камеры используется горючее. Оно подается в трубопроводы под давлением 68 ат, проходит половину пути по 180 трубкам вниз, затем поднимается вверх по 360 трубкам, обеспечивая эффективное охлаждение. Колпак и распылительная головка расположены в верхней части камеры сгорания. Через колпак подается жидкий кислород. Одновременно колпак используется для крепления подшипника карданного подвеса и системы зажигания. Распылительная головка имеет полые стойки для подвода окислителя и расположенные под ними резьбовые топливные сопла. Каждое топливное сопло впрессовано в стенку распылительной головки. Жидкий кислород поступает по трубопроводу и впрыскивается через полые стойки в зону воспламенения камеры сгорания. Водород по трубопроводу подводится в камеру сгорания и впрыскивается через топливные сопла, расположенные концентрически с соплами окислителя.

Карданный подвес крепится к верхней части распылительной головки двигателя. Подшипники из тефлона с покрытием из стекловолокна обеспечивают малое трение по сухой поверхности.
