Полумонококовая конструкция верхнего переходника состоит из подкрепленных панелей и трех шпангоутов. Для уменьшения эллиптичности обвода в полете и при наземной эксплуатации верхней стыковой шпангоут имеет усиленную конструкцию, и момент инерции его поперечного сечения равен 1930 см4. Внутри переходника располагается бортовая аппаратура первой ступени. Для устранения несоосности при стыковке ступеней S-IC и S-II на наружной стороне переходника устанавливаются центровочные фиттинги, а на S-II – направляющие шпильки с заходным конусом. Фиттинги снимаются после установки 216 болтов, диаметром 12мм.

Сложность конструкции такой сравнительно простой компоновочной схемы объясняется большими размерами ракеты-носителя, высоким удельным расходом компонентов, высокими акустическими и вибрационными нагрузками, создаваемыми двигателями, высокими требованиями к надежности и сравнительно низким весовым коэффициентам конструкции. При увеличении веса S-IC на 5,9 кг вес полезной нагрузки уменьшается на 0,64 кг.

Ступень S-IC имеет 5 быстроразъемных соединений (отрывных плат). На передней плате располагаются отрывные разъемы кабельной сети системы телеметрии, трубопроводов кондиционирования воздуха и вспомогательной пневмомагистрали. На плате межбакового отсека крепятся разъемы главных трубопроводов окислителя. Три нижние платы несут разъемы магистрали горючего, дренажной магистрали окислителя, трубопроводов различных наземных систем. Передняя и межбаковая платы расстыковываются и убираются до включения двигателей F-1. Три нижние платы отрываются при старте ракеты-носителя.

Система управления S-IC включает в себя систему управления вектором тяги, систему гидропривода и регулирующую аппаратуру. Восемь рулевых машинок отклоняют двигатели в двух плоскостях со скоростью 5 град/сек.

Рабочей жидкостью гидравлической системы является горючее RP-1, отбираемое из трубопроводов горючего высокого давления. После выключения двигателей F-1 включаются 8 тормозных РДТТ, расположенных под обтекателями главных двигателей. Тяга каждого тормозного РДТТ 39 т время работы 0,66 сек

Отделение первой ступени происходит на высоте 65 км при скорости 2,38 км/сек.

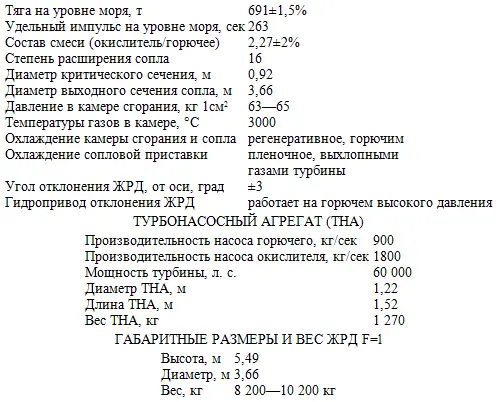

ЖРД F-1 фирмы North American Rockwell, Rocketdyne(США). Это самый большой и самый мощный ЖРД в США. Двигатель состоит из головки камеры сгорания, имеющей 2600 форсунок окислителя и 3700 форсунок горючего, отъемной сопловой приставки одного ТНА с прямым приводом, одного газогенератора, одного управляющего клапана для жидкого кислорода и горючего, одного управляющего клапана для пуска и останова. Кроме того, имеются агрегаты управления, клапан генератора, клапан воспламенительного устройства, устройство, подающее самовоспламеняющиеся компоненты топлива для зажигания смеси в основной камере сгорания, и пиротехнический воспламенитель для зажигания топлива в газогенераторе и зажигания выхлопных газов (рис. 11.3а, 11.3б).

Рис. 11.3 (а). ЖРД F-1

Последовательность операций во время запуска и останова ЖРД регулируется клапанами, срабатывающими от нарастающего давления компонентов топлива.

ЖРД F-1 снаружи окружен теплозащитой, предохраняющей его от нагрева внешним потоком воздуха в полете по траектории.

Программой дальнейших усовершенствований двигателя предусматривалось получение 2-режимной характеристики.

Для увеличения полетной нагрузки ракеты-носителя двигатель форсируется до 715 т с последующим переходом в полете на номинальный режим на 80-й сек для снижения перегрузок. Такой двигатель может обеспечить увеличение полезной нагрузки на 900 кг.

Рис. 11.3 (б). Схема ЖРД F-1:

1 – насос жидкого кислорода; 2 – насос горючего; 3 – контролирующий клапан; 4 – четырехходовой соленоидный клапан; 5 – жидкий кислород; 6 – воспламенитель; 7 – сопло; 8 – камера сгорания; 9 – форсуночная головка; 10 – патрон с самовоспламеняющейся жидкостью; 11 – теплообменник; 12 – турбина; 13 – газогенератор; 14 – клапан продувки; 15 – клапан управления

СТУПЕНЬ S-IIфирмы North American Rockwell (США) имеет длину 25 м, диаметр 10,1 м, вес без топлива 37,6 т, с топливом 458,7 т (рис. 11.4). S-II состоит из верхнего переходника, топливных баков, двигательного отсека с пятью ЖРД J-2, нижнего переходника между первой ступенью S-I С и второй ступенью S-II.
