Таблица 01
Для участия в этой области национальной космической программы привлекаются несколько правительственных агентств и частных компаний.
NASA проектирует запуск спутника связи ATS—F/G на синхронную орбиту с целью усовершенствования техники связи, улучшения техники управления движением самолетов, навигации и ретрансляционной техники.
NASA разрабатывает проект синхронного метеорологического ИСЗ SMS для непрерывного наблюдения за погодой над большей частью поверхности Земли.
В области исследования ресурсов Земли NASA разрабатывает ИСЗ ERIS для усовершенствования приборного оборудования многоспектрального обзора и исследования земных ресурсов.
В 70-х гг. NASA предусматривает проведение трех программ пилотируемых полетов.
1. Завершение полетов по программе Apollo.
2. Запуск и эксплуатация орбитальной космической станции Skylab.
3. Создание и ввод в эксплуатацию орбитального самолета.
Хотя общее число пилотируемых полетов небольшое, в 70-е гг. произойдет переход на качественно новую космическую технику – космическую авиацию. Создание космической авиации, основанной на более совершенных принципах полета и экономически более эффективной, позволит снизить расходы на транспортировку полезной нагрузки на орбиту ИСЗ в 100 раз и это будет иметь большое значение для дальнейшего прогресса космонавтики. [8—12] Программы NASA пилотируемых космических полетов на 70-е годы приведены в таблице 01.
1. Senate approves space shuttle funding. Aerospace Daily -1971 49 № 42 ЭИ АиР, 1971, № 41; РЖ, 1971, 11.41.49 [2])
2. Shuttle promises billions of dollars in cost savings – mathematica. Space Bus. Daily, 1971, 56, № 33, .РЖ, 1971, 11.41.55
3. Congress blocks shuttle funding cuts. Aviat. Week and Space Technol., 1971, 95, № 1, ЭИ АиР, 1971, № 41; РЖ, 1971, 11.41.102
4. Phased approach to space shuttle development studied by NASA. Aerospace Daily, 1971, 48, № 33, ЭИ АиР, 1971, № 41; РЖ, 1971, 11.41.19
5. Nau R. A.Meeting space shuttle technology requirements at minimum cost. Pap. ASME, 1970, № AV/SpT—17, РЖ, 1971, 10.41.175
6 Milton J. F., Schramn W. B.Space shuttle vehicle concept and technology requirements. Pap. ASME, 1970, № AV/SpT-21, ЭИ АиР, 1971, № 42, РЖ, 1971. 10.41.178
7. Titus R. R.Early manned exploration of the planets. J. Spacecraft and Rockets, 1971, 8, № 5, ЭИ АиР, 1971, № 40, РЖ, 1971, 11.41.199
8. Advanced lunar operation keyed to nuclear shuttles. Aviat. Week and Space Technol., 1963, 91, № 6, ЭИ АиР, 1970, № 9
9. Bock E. H., Peters С. F., Siden L. E.Stage characteristics of an orbit—to—orbit shuttle designed for launch in an earth-to-orbit shuttle-vehicle. AIAA Paper № 70—268, ЭИ АиР, 1970, № 32
10. Nixon endorses Space Shuttle, calls for 5,5 billion +20% over next six years. Aerospace Daily, 1972, 53, № 4
11. Shuttle shapes up. Flight international, 1972, 101, № 3280, РЖ, 1972, 5.41.150
12. A shuttle decision. Flight International, 1972, 101, № 3279, РЖ, 1972, 5.41.20
Глава I
Конструкция и характеристики Saturn V Apollo
1.1. Ракета-носитель Saturn V
Самая мощная в США ракета-носитель Saturn V вместе с космическим кораблем Apollo имеет высоту 110 м и номинальный вес ~2750 т (рис. 11.1 см. вкладку в конце книги).

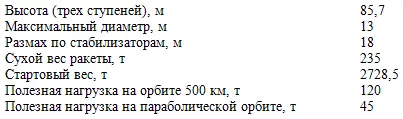

Основные данные ракеты-носителя Saturn V. Заказчик Национальный комитет по авиации и астронавтике (NASA) США.
Проект NASA, Центр космических полетов им. Маршалла.
Первая ступень (S-IC)
Вторая ступень (S-II)
Третья ступень (S-IVB)
Ступень S-ICракеты-носителя Saturn V изготовлялась на заводе фирмы Boeing, специальное оборудование (трубопроводы, клапаны, переключатели, бортовая аппаратура, изоляция) поставлялись различными предприятиями США. Сборка серийных ступеней производилась на заводе Michoud.

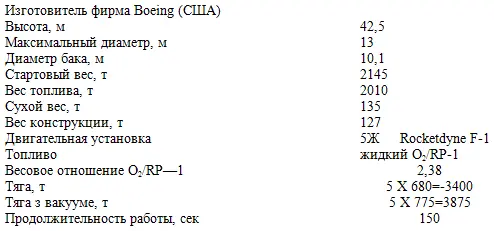

Длина S-IC 42,5 м, диаметр 10,1 м, вес без топлива 135 т, с топливом 2145 г (рис. 11.2).
Двигательный отсек состоит из силовой конструкции,теплозащиты и стабилизаторов. Силовая конструкция воспринимает сосредоточенные усилия от пяти двигателей и передает их в виде равномерно распределенной нагрузки на нижний стык топливного отсека. Один двигатель укреплен неподвижно в центре отсека на двух пересекающихся балках, 4 периферийных внешних двигателя укреплены в кардановых подвесках, которые расположены по окружности отсека под углом 90° один к другому.
Сосредоточенные нагрузки от стартовых стоек передаются через подкрепленную оболочку, устойчивость которой обеспечивается внутренними шпангоутами. Чтобы обеспечить необходимое распределение напряжений и минимизировать вес, толщина оболочки меняется от 16 до 5 мм в продольном и окружном направлениях. Конструкция отсека сделана из алюминиевого сплава 7075 (кроме штампованных деталей, которые изготовляются из сплава 7079).
