Иван Шунейко - Пилотируемые полеты на Луну

В процессе испытаний различных образцов теплоизоляции было установлено, что любые значения концентрации жидкого кислорода, превышающие 20%, являются опасными. Поэтому продувка теплоизоляции гелием является необходимой.

Экспериментально полученный коэффициент теплопроводности теплоизоляции толщиной 40,6 мм с продувкой гелием равен 0,093 ккал/м·ч·град. Для вакуумируемой теплоизоляции коэффициент теплопроводности меньше 0,0248 ккал/м·ч·град.

В топливную систему, кроме трубопроводов и арматуры, входят перегородки для демпфирования колебаний топлива, устройства, препятствующие воронкообразованию на входе в трубопровод, датчики расхода компонентов. Система позволяет регулировать подачу компонентов в необходимом соотношении. Для наддува водородного бака используется газообразный водород, отбираемый из трубопровода J-2. Кислородный бак наддувается газообразным кислородом, поступающим от магистрали жидкого кислорода через теплообменник.

Двигатели второй ступени включаются, когда расстояние между ступенями S-IC и S-II увеличится до 2…3 м. Это повышает надежность разделения и исключает необходимость делать дополнительную тепловую защиту на S-II.

Система управления полетом S-II начинает функционировать после отделения S-IC и получает команды от аппаратуры приборного отсека. В нее входит система управления вектором тяти, отклоняющая 4 периферийных двигателя на ±7°. Эти двигатели укреплены на кардановых подвесках и отклоняются двумя сервоприводами, имеющими автономные турбонасосные системы. Отклонения ЖРД обеспечивают управление ракетой по всем каналам.

Ступень S-IVBфирмы McDonnell Douglas Astronaut (США) предназначена для завершения вывода корабля Apollo на геоцентрическую орбиту и последующего перевода на траекторию полета к Луне. Длина ступени 17,8 м, диаметр 6,61 м, ступень снабжена одним ЖРД J-2, закрепленным в кардановом подвесе, вес топлива 104,5 т, соотношение окислителя и горючего 5 : 1 (рис. 11.5).

S-IVB состоит из верхнего и нижнего переходников, отсека топливных баков и двигательной установки. Цилиндрическая часть топливного отсека изготовляется из семи сегментов размером 610 x 305 х 1,9 см, внутренняя поверхность которых подвергается химическому фрезерованию для получения конструкции вафельного типа с размером клетки 23 x 23 см. Сферические днища баков свариваются из девяти штампованных и фрезерованных сегментов. Водородный и кислородный баки имеют общее днище, конструкция которого аналогична общему днищу баков второй ступени. Толщина приклеиваемой полиуретановым клеем стеклопластиковой сотовой теплоизоляции 12…25 мм.

Материал баков алюминиевый сплав 2914-Т6. После сборки водородный бак проходит гидравлические контрольные испытания и покрывается внутренней теплоизоляцией.

Силовая установка S-IVB имеет системы прокачки компонентов, которая обеспечивает охлаждение магистральных агрегатов (насосы, клапаны, трубопроводы) перед включением двигателя. Охлаждение ведется жидким водородом и кислородом, которые циркуляционными насосами подаются из баков в коммуникации двигателя, охлаждают их, проходят через открытый в это время перепускной клапан и поступают снова в баки (рис. 11.6.).

Расчетная производительность циркуляционного водородного насоса 510 л/мин при 0,39 ат и кислородного насоса 118 л/мин при 1,8 ат. Продолжительность работы системы 5 мин.

Для наддува бака окислителя используют гелий, который хранится в восьми титановых баллонах под давлением 210 ат. Баллоны расположены в водородном баке. Гелий редуцируется до 28 ат и нагревается в теплообменнике ЖРД J-2. Давление в баке регулируется реле давления и поддерживается в пределах 2,6…2,8 ат. Бак горючего до старта наддувается гелием, а во время работы двигателя – газообразным водородом, который отбирается на выходе из рубашки ЖРД J-2. В баке поддерживается давление наддува 1,9…2,2 ат.

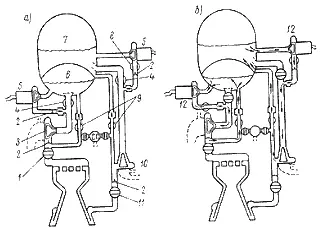

Рис. 11.6. Схема топливной системы ЖРД J-2 (а) и охлаждение двигателя перед запуском (б): 1 – главный кислородный клапан; 2 – расходомер; 3 – ТНА окислителя; 4 – предклапан; 5 – насос прокачки (не работает); 6 – кислородный бак; 7 – бак жидкого водорода: 8 – клапан рециркуляции; 9 – отводной клапан; 10 – ТНА горючего; 11 – главный водородный клапан; 12 – насос прокачки (работает).

Система регулирования подачи топлива имеет датчики уровня топлива, расположенные в баках и связанные с бортовым вычислительным устройством, которое вырабатывает команды для клапана регулирования подачи окислителя. С изменением уровня топлива в баках меняется электрическая емкость датчиков. Система обеспечивает весовое соотношение компонентов окислителя и горючего 5:1.
