Дополнительное крепление больших брусьев, использующихся при строительстве домов, может быть металлическим или деревянным. В качестве деревянных креплений используют шипы как выдолбленные, так и вставные.

Металлические крепления могут быть в виде хомутов или обмотки толстой проволокой. Нередко встречается крепление болтами.

Боковые соединения называют еще сплачиванием. Чаще всего такое соединение используют при устройстве полов, дверей или ворот. Это достаточно прочное соединение. Большие массивы, которые получают в результате такого соединения, дополнительно крепят поперечными досками или щитами (рис. 51).

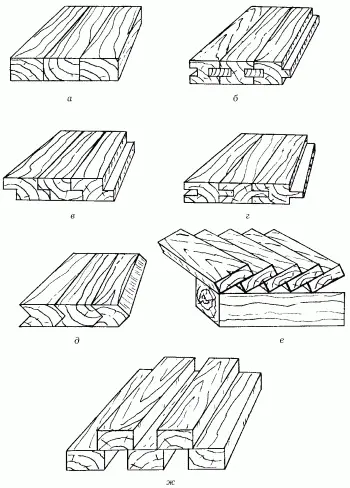

Рис. 51. Боковые соединения (сплачивание): а – на гладкую фугу; б – на вставную рейку; в – в четверть; г, д – в паз и гребень (с различными формами паза и гребня); е – внахлестку; ж – с перекрытием.

Если детали имеют гладкую поверхность боковых кромок и при соединении их просто склеивают, то такое соединение называют боковым на гладкую фугу (рис. 51, а). При соединении на гладкую фугу каждую доску называют делянкой, а шов, который между ними образуется, – фугой. При сборке щита соседние доски подбирают так, чтобы их кромки были одноименными. Это помогает созданию из древесной текстуры красивого декоративного узора. Кромки досок при этом необходимо хорошо профуговать.

Если в каждой детали на боковой стороне имеется паз по всей длине, в который вставляют соединяющую рейку, то такой тип соединения называют боковым на вставную рейку (рис. 51, б). Если на боковых сторонах снята четверть и детали крепят с их помощью, то такое соединение называется боковым в четверть (рис. 51, в).

Следующая разновидность этого соединения – боковое в паз и гребень , которое имеет несколько типов в зависимости от качества гребня. Этот паз может быть как треугольным (рис. 51, д), так и прямоугольным (рис. 51, г). Первый тип чаще всего используют при устройстве паркета, второй применяют при составлении полотна для двери.

Для устройства внешних стен здания или крыши используют такой тип бокового соединения, который способствует лучшему стоку осадков с поверхности и большей защите покрытия от разрушающего воздействия атмосферных явлений. Такой тип соединения называют боковым внахлестку (рис. 51, е). Соединяют детали следующим способом: под нижнюю планку кладут тонкую рейку и закрепляют гвоздями верхний боковой край детали, затем устанавливают следующую планку, чтобы нижний ее край выступал на 1/4 толщины планки, и также закрепив ее несколькими гвоздями.

В качестве декоративного приема чаще всего используют боковое соединение с перекрытием (рис. 51, ж), которое не только украшает поверхность, но и способствует большей звукоизоляции и теплоизоляции. Такое соединение выполняют следующим образом: сначала через промежуток, равный половине ширины планки, настилают первый ряд. Затем сверху на детали устанавливают второй ряд, который закрывает пустоты.

Для соединения сразу нескольких деталей в одно целое можно использовать сплачивание с наконечником (рис. 52).

Рис. 52. Сплачивание с наконечником.

Этот тип соединения требует одинаковой выемки с боковой стороны одиночной детали и с торцевой стороны соединяемых деталей. Чаще всего его используют при составлении паркетных полов.

Щиты собирают с помощью шпонок, а для крепления торцов используют наконечники в паз и гребень со вклейкой или наклейкой рейки. Обе этих конструкции требуют дополнительного закрепления клеем (рис. 53).

Рис. 53. Виды соединения досок в щиты: а – с наконечником в паз; б – с наконечником в гребень.

Такой тип креплений чаще всего используют в креплении оконных, дверных блоков, парниковых рам, элементов скамеек и качелей. Угловое соединение отличается от других тем, что сплачиваемые детали располагают по отношению друг к другу под углом в 90°. В зависимости от использованных креплений все угловые соединения разделяют на соединения на шип и на ус.

Угловые соединения могут быть Т-образные и L-образные.
