Наталья Коршевер - Столярные и плотничные работы

Cделать что-то полностью из массива древесины без единого крепления, без разделения изделия на детали довольно сложно, а порой невозможно. К тому же приобрести большой массив древесины достаточно дорого, а одна ошибка может привести к порче всего бруска.

Гораздо проще разделить чертеж на отдельные детали, а не выпиливать каждый изгиб или выемку, постоянно переворачивая все изделие. Все отдельные детали изделия должны соответствовать размерам, а при соединении составлять единое целое.

Кроме того, немаловажным фактором прочности изделия являются точность и прочность соединений.

Соединение деревянных деталей производят несколькими способами: с помощью гвоздей, шурупов, деревянных шипов и шпонок, склеивания и т. д.

Все соединения, будь то плотничные или столярные, называются посадками, потому что в их основе лежит принцип насаживания детали с шипом на деталь с пазом. В зависимости от того, как плотно соприкасаются детали в креплении, все посадки разделяются на напряженные, плотные, скользящие, свободные и очень свободные.

В основе всех соединений лежит узел – место крепления. В зависимости от того, какую фигуру напоминают соединившиеся детали и как расположен узел, существует несколько видов соединений. Среди них выделяют торцевые, боковые, угловые, Т-образные и крестовидные.

Есть еще одно определение такого соединения – наращивание. Оно характеризуется тем, что все детали скрепляют между собой в торцевой части, при этом увеличивается длина целой детали. В зависимости от типа крепления такие торцевые соединения выдерживают большие нагрузки при сжатии, растяжении и изгибе. Обычная целая доска во многом уступает доске, полученной при наращивании.

Торцевое соединение деталей, сопротивляющееся сжатию, может иметь различную конструкцию. Основная особенность этого соединения состоит в том, что каждый брусок обладает и накладкой, и пазом, которые чаще всего делают равными и по толщине, и по длине.

Можно сделать наращивание с прямой накладкой (рис. 48, а, б), а можно сделать торцевое соединение с косой накладкой (рис. 48, в).

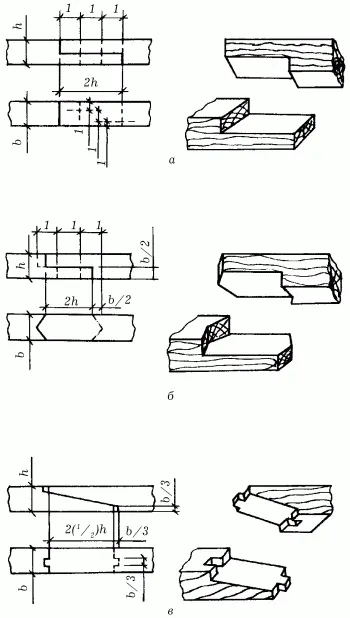

Рис. 48. Торцевые соединения, сопротивляющиеся сжатию: а – с прямой накладкой вполдерева; б – с прямой накладкой со стыком в тупой угол; в – с косой накладкой со стыком в шип.

Если нет уверенности в прочности будущего соединения, можно дополнительно усложнить его шипами или различными стыками, например стыком в тупой угол. Но это соединение потребует дополнительного клеевого крепления или крепления с помощью гвоздей и шурупов.

Торцевое соединение деталей, сопротивляющееся растяжению, в основе своей конструкции содержит накладку в замок. Сначала чертят накладку, затем на одной детали делают паз, а на другой – выступ. Именно этот замок и позволяет обеим половинам не разъединяться. Так же как и соединение, сопротивляющееся сжатию, этот тип соединения может иметь прямую накладку (рис. 49 а, в) и косую накладку (рис. 49, б).

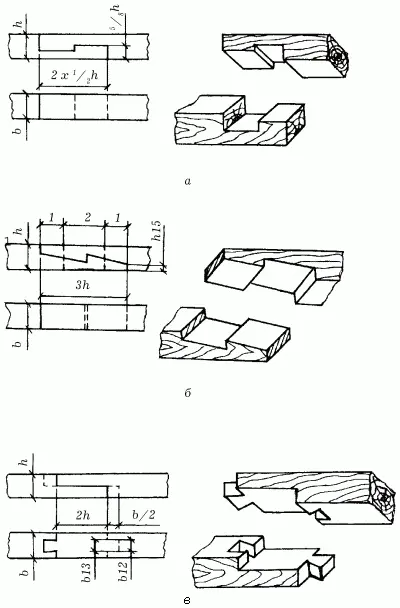

Рис. 49. Торцевые соединения, сопротивляющиеся растяжению: а – в прямой накладной замок; б – в косой накладной замок; в – с прямой накладкой со стыком в шип («ласточкин хвост»).

В качестве дополнительного крепления здесь можно использовать клей, гвозди или шурупы.

Торцевое соединение, сопротивляющиеся изгибу, в своей основе использует накладку либо с косым стыком (рис. 50, а), либо накладку со ступенчатым стыком (рис. 50, б).

Рис. 50. Торцевые соединения, сопротивляющееся изгибу: а – с прямой накладкой вполдерева с косым стыком; б – с прямой накладкой вполдерева со ступенчатым стыком; в – в косой накладной замок с клиньями и со стыком в шип.

Особенностью первого типа соединения, где используют косой стык, является то, что торцевые стороны обеих деталей срезают под острым углом. При выпиливании торцов необходимо с точностью до нанометра соблюдать угол среза (рис. 50 а, в).

Второй тип соединения характеризуется тем, что на торцевых сторонах деталей есть небольшие пазы и шипы (рис. 50 б, в).

Перечисленные типы соединений обязательно должны иметь прямую поверхность накладок. Накладки с косой поверхностью используют достаточно редко, хотя они не уступают по прочности прямым. Для дополнительного крепления здесь в одинаковой степени можно использовать клей, шурупы или гвозди.
