Рис. 60. Врубка в лапу.

При соединении бревен таким типом крепления готовый сруб будет выглядеть так, как показано на рис. 61.

Рис. 61. Схема крепления сруба в лапу.

Вырубка бревен и брусьев для соединения в обло и в чашу показана на рис. 62.

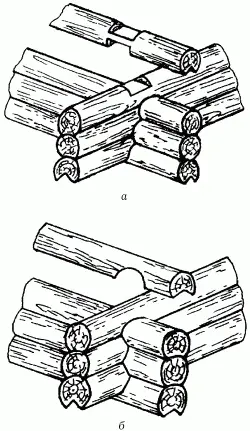

Рис. 62. Соединение (сопряжение) рубленых стен: а – в обло; б – в чашу.

Т-образное соединение названо так из-за своего внешнего вида. После закрепления деталей вставная деталь как бы вырастает из массива другой. Чаще всего такой тип соединения используют при сопряжении лаг перекрытий и перегородок с обвязкой дома.

Угол, при котором соединяют детали, обязательно должен быть 90°. При других углах соединение получается непрочным и очень быстро приходит в негодность.

Среди множества разновидностей Т-образного соединения два типа встречаются чаще других (рис. 63).

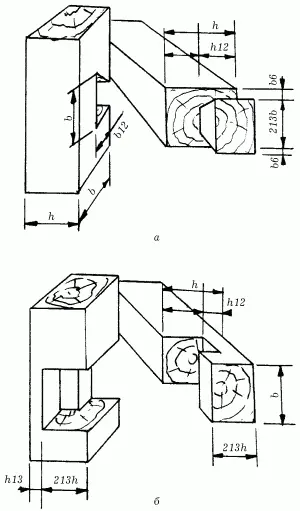

Рис. 63. Т-образные соединения: а – с потайным косым шипом «ласточкин хвост»; б – с прямой ступенчатой накладкой.

При первом типе используют потайной шип, имеющий трапециевидную форму, который вставляют с одной из сторон балки (рис. 63, а).

Во втором типе для крепления используют ступенчатую прямую накладку (рис. 63, б). Делают такую накладку следующим образом: выбирают древесину с одной части на 1/2 всей ширины, а с другой – на 1/3. Затем на первой части выбирают древесину на половине накладки еще наполовину, тем самым толщина незатронутой части бруска составляет 1/4 от ширины целого бруска.

На второй части конструкции, где первоначально древесина выбрана лишь ни 1/3, делают еще небольшое углубление так, чтобы незатронутая древесина составляла 1/2 всей толщины бруска. Такая ступенчатая накладка считается наиболее прочной. Для дополнительного крепления лучше использовать клей. Шурупы и гвозди могут только нарушить целостность ступеней.

Для устройства крыш и ферм чаще всего используют такой тип крепления, как крестовидное, которое чем-то напоминает Т-образное. Но здесь в одинаковой степени ведущими можно считать оба бруска (рис. 64).

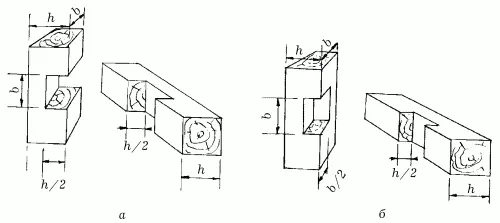

Рис. 64. Крестовидные соединения: а – с прямой накладкой вполдерева; б – с посадкой в одно гнездо.

Разновидности такого соединения различают только по глубине крепежной накладки: от 1/6 толщины бруска до 2/3.

В процессе эксплуатации деревянных конструкций, особенно если они постоянно подвергаются атмосферным влияниям, не исключены деформации их деталей и элементов, в результате чего узлы соединений становятся непрочными. Поэтому еще в процессе сборки конструкций их соединения рекомендуют усиливать металлическими или деревянными нагелями, шипами (или шкантами), клиньями и шпонками. Деревянные крепления делают из твердых пород древесины, которые высушивают длительное время.

Нагели представляют собой гвозди из древесины твердолиственных пород. Чаще всего нагели используют при укреплении соединений в оконных рамах и рамах парников, при креплении деталей для рамы под зеркало. Перед тем как забить нагель в древесину, в массиве сверлят отверстие подходящего размера, сделав его немного глубже, чем длина деревянного гвоздя.

Затем, чтобы не растрескалась древесина после забивки гвоздя, ошкуривают и закругляют нагель со всех сторон. После этого устанавливают гвоздь на просвет отверстия, ставят на него дощечку и забивают гвоздь молотком. Дощечка нужна для того, чтобы во время забивания нагель не растрескался и не раскололся.

На рис. 65 показаны варианты соединения элементов деревянных конструкций с помощью нагелей (цилиндрических деревянных или металлических стержней), шурупов, гвоздей, болтов, которые могут быть расположены в различном порядке.

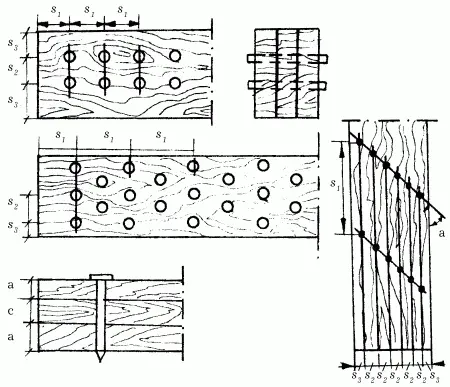

Рис. 65. Схемы расстановки нагелей, гвоздей, шурупов, болтов.
