С 1941 г. в войска стала поступать в больших количествах тяжелая метательная установка обр. 41 г, (28/32 см Nb.W. 41) сотового типа, имевшая в отличие от рамных установок обр. 40 и 41 гг. неотдел я -емый колесный ход. Установка имела ствольную ферму с 6 направляющими, в которых могли помещаться как 28-см, так и 32-см мины. Ствольная ферма представляла собой двухъярусную конструкцию из прутковой и уголковой стали. Вес ПУ был 500 кг, что позволяло расчету легко перекатывать ее по полю боя.

Особняком стоит 8-см реактивный снаряд, созданный немцами на основе 82-мм советского снаряда М-8. Это был единственный немецкий оперенный снаряд, стрелявший с ПУ балочного типа. Такие ПУ с 48 направляющими устанавливали на трофейных французских танках «Сомуа» (немецкое название 303). Кроме того, ПУ с 24 направляющими устанавливали на уже упомянутых бронемашинах «Мультир».

8-см снаряды использовались в основном войсками СС.

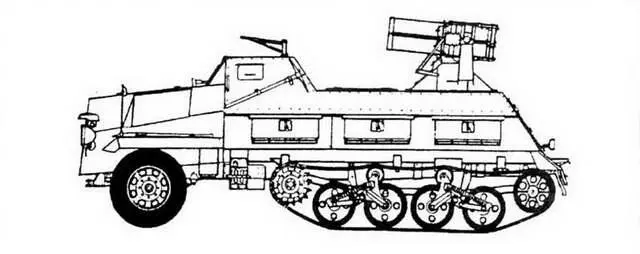

Схема бронетранспортера «Мультир» с реактивной установкой

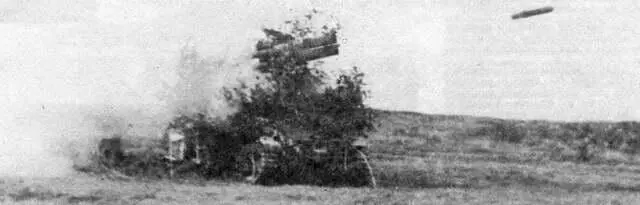

«Мультир» в момент пуска 15 см мины

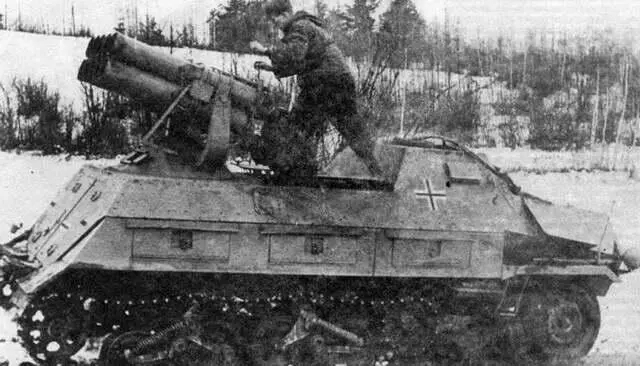

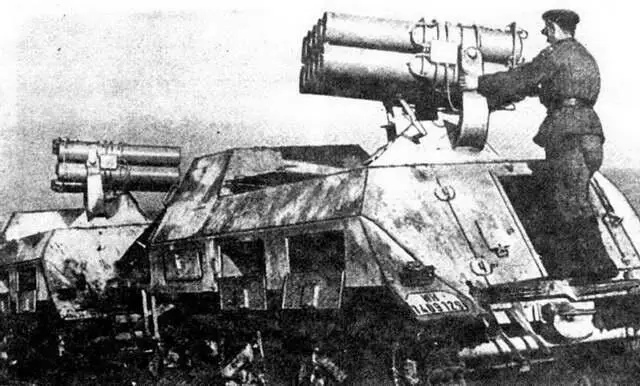

Реактивная установка образца 1942 г. на базе бронетранспортера «Мультир»

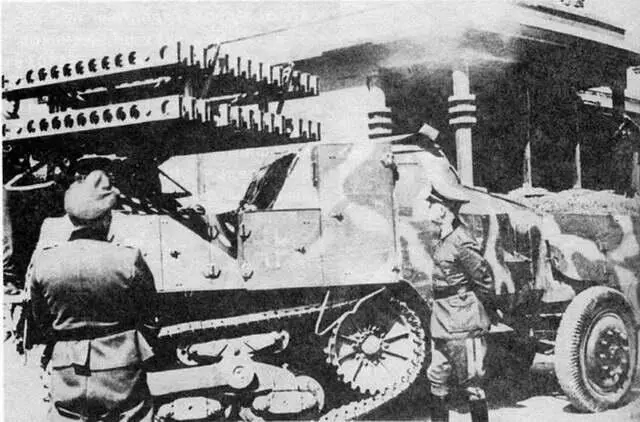

«Мультир» - трофей Советской Армии

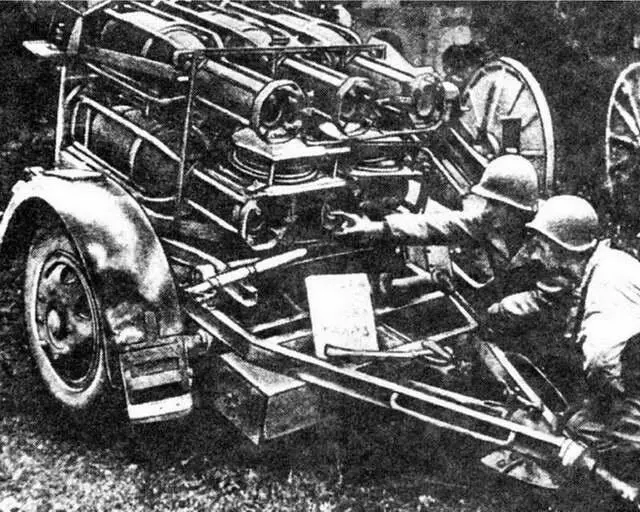

Тяжелая метательная установка калибра 28 см образца 1941 г, (Германия).

Захвачена союзниками в Нормандии.

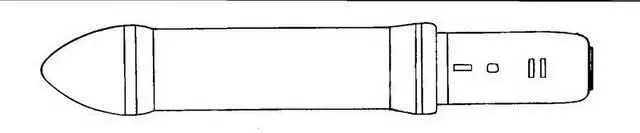

Схема немецкой реактивной мины

Наземный старт «Катюш»

Немецкая реактивная установка под оперенный 8-см снаряд - копию советского М~8

И, наконец, принципиально новой системой была 38-см реактивная установка RW. 61 на специальном танке «Штурмтигр». В отличие от всех предыдущих реактивных установок она рассчитана не на залповый огонь по площадям, а на стрельбу одиночными снарядами по конкретной цели. Турбореактивный фугасный снаряд 38 см R. Sprgr. 4581 выстреливался из нарезного ствола длиной 20S4 мм с начальной скоростью всего 45 м/с. Затем реактивный двигатель разгонял снаряд до скорости 250 м/ с. Заряжание производилось с казенной части, для чего ПУ (немцы ее иногда называли мортирой) имела горизонтальный клиновой затвор. Подъемный механизм ПУ допускал угол возвышения до + 85°.

Вес установки составлял 65 тонн, лобовая броня 150-200 мм. Возимый боекомплект 14 снарядов. Максимальная скорость передвижения до 40 км/час.

В 1944-1945 г. фирма «Хеншель» выпустила 18 установок «Штурмтигр».

В самом конце войны немцы создали 38-см гаубицу на колесном ходу, стрелявшую 680-мм реактивным снарядом.

В начале февраля 1944 г. фирма Круппа начала проектирование сверхдальней ракетной системы R. Wa. 100. Она должна была иметь тонкостенный нарезной ствол, из которого небольшой вышибной заряд выбрасывал турбореактивный снаряд* На расстоянии около 100 м начинал работать маршевый двигатель, разгонявший его до 1000 м/с. Основным назначением системы была стрельба через пролив Ла-Манш. Прорабатывались варианты с 540 и 600-мм стволами, вес взрывчатого вещества в снаряде должен был быть около 200 кг. В качестве ПУ предусматривалось использование переделанного железнодорожного транспортера 24-см пушки «Теодор» или усиленного шасси 60-см САУ «Карл». Немцам удалось довести работы до стадии макетирования. После окончания войны эти проработки были использованы при проектировании в 1945-1946 гг. аналогичной системы 56 см. РАК в советской зоне оккупации Германии.

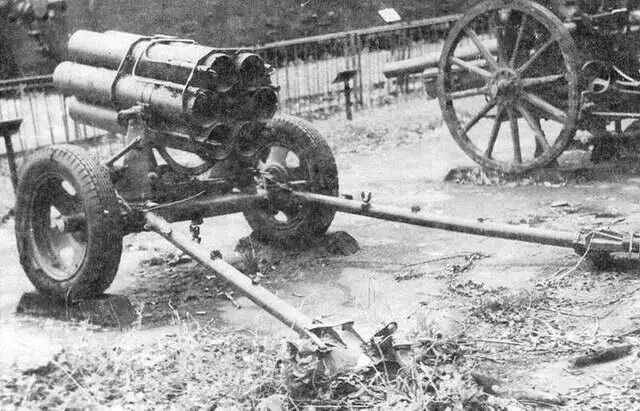

Германский шестиствольный миномет Nb. W. 41 «Иван»
