Основным направлением совершенствования ракет в ходе Великой Отечественной войны было улучшение кучности, а также - увеличение веса боевой части и дальности полета.

Реактивные снаряды были неэффективны при стрельбе по малоразмерным целям вследствие огромного рассеивания. Поэтому использование PC для стрельбы по танкам практически невозможно. Так, даже по таблицам стрельбы 1942 г, при дальности стрельбы 3000 м отклонение по дальности составляло 257 м, а боковое - 51 м. Для меньших расстояний отклонение по дальности вообще не приводилось» т. к. рассеивание снарядов не поддавалось расчету. Нетрудно представить вероятность попадания PC в танк на такой дистанции. Если же теоретически представить, что боевая машина как-то ухитрится выстрелить в танк в упор, то и тут начальная скорость 132-мм снаряда составляет всего 70 м/с, что явно недостаточно, чтобы пробить броню «тигра» или «пантеры». Здесь недаром оговорен год издания таблиц стрельбы.

По таблицам стрельбы ТС-13 одного и того же PC М-13 среднее отклонение по дальности в 1944 г. составляет 105 м, а в 1957 г, - 135 м, боковое соответственно - 200 и 300 метров. Очевидно, что вернее таблицы 1957 г., в которых рассеивание увеличилось почти в 1,5 раза.

В ходе войны отечественные конструкторы непрерывно работали над улучшением кучности PC с крыльевыми стабилизаторами. Так, например, был создан снаряд М-13 уменьшенной дальности с баллистическим индексом ТС-14, который отличался от классического М-13 (ТС-13) только меньшим весом порохового двигателя, дальностью, но несколько большими кучностью и крутизной траектории (гаубич-ностью).

Основной причиной низкой кучности PC типа М-13 (ТС-13) был эксцентриситет тяги ракетного двигателя, т. е, смещение вектора тяги от оси ракеты из-за неравномерного горения пороха в шашках. Это явление легко устраняется при вращении ракеты, тогда импульс силы тяги будет всегда совпадать с осью ракеты. Вращение, придаваемое оперенной ракете с целью улучшения кучности, называется проворо-том. Ракеты с проворотом не следует путать с турбореактивными.

Скорость проворота оперенных ракет составляла несколько десятков, в лучшем случае - сотен оборотов в минуту, что недостаточно для стабилизации снаряда вращением (причем вращение происходит на активном участке полета (пока работает двигатель), а затем постепенно прекращается. Угловая скорость турбореактивных снарядов, не имеющих оперения, составляет несколько тысяч оборотов в минуту, чем создается гироскопический эффект, и соответственно более высокая точность попадания, чем у оперенных снарядов, как не вращающихся, так и с проворотом. В обоих типах снарядов вращение происходит за счет истечения пороховых газов основного двигателя через маленькие (несколько мм в диаметре) сопла, направленные под углом к оси снаряда.

Реактивные снаряды с проворотом за счет энергии пороховых газов у нас называли УК - улучшенной кучности, например М-13УК и М-31УК. Кроме того про-ворот снаряда мог быть создан и другими способами. Так, например, в 1944 г, на вооружение поступили снаряды М-13 (ТС-46) и М-31 (ТС-47), отличавшиеся от обычных невращающихся ТС-13 и ТС-31 только изогнутым косопоставленным оперением, за счет которого происходил проворот снаряда в полете. Эффективным средством для проворота любых оперенных снарядов стали спиральные направляющие.

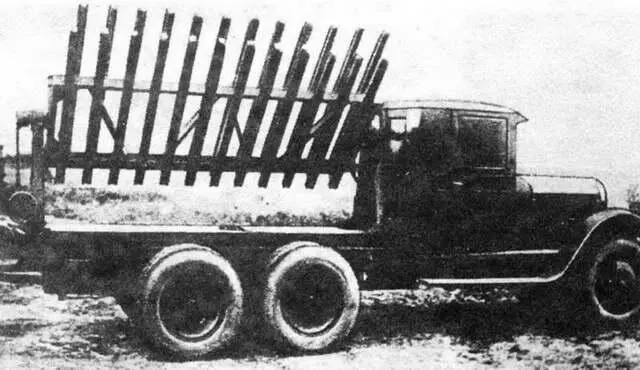

Установка для ракет М-13 (ранний вариант)

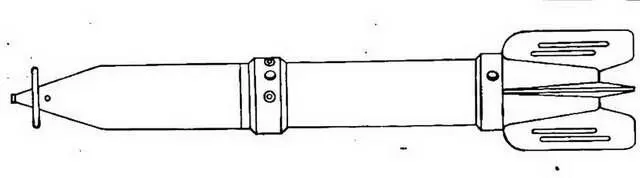

М-13УК

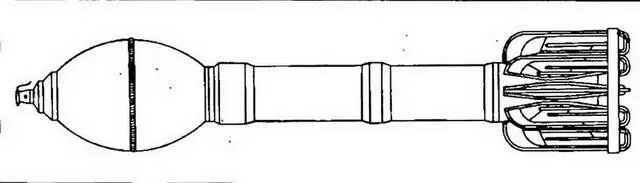

Снаряд М-31

Испытания опытных образцов спиральных направляющих начались в середине 1944 г. Помимо вращения снарядов спиральные направляющие обладали большей живучестью по сравнению с прямолинейными направляющими» т. к. были менее подвержены действию пороховых газов.

К апрелю 1945 г, изготовили 100 боевых машин Б-13-СН (СН - спиральные направляющие), сформированы первые подразделения, вооруженные ими. При стрельбе из БМ-13-СН кучность снарядов М-13 и М-13УК была практически одинакова.

Вторым направлением развития оте-чественных PC было создание мощных фугасных снарядов, поскольку фугасное действие PC М-13 невелико. В июне 1942 г на вооружение приняли фугасный 132-мм снаряд М-20, который отличался от М-13 более тяжелой головной частью и, соответственно, меньшей дальностью стрельбы. Тем не менее фугасное действие М-20 вскоре тоже сочли недостаточным, и в середине 1944 г. его производство было прекращено.
