Техника и оружие 1995 01

БМ-13 на базе грузовика *GMC»

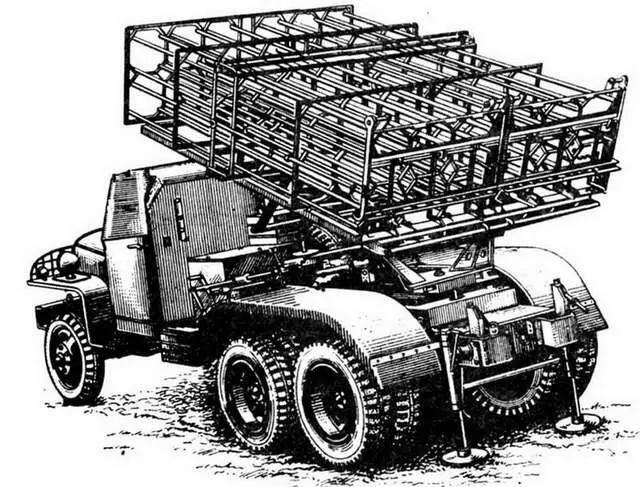

БМ-31 на базе автомобиля «Студебеккер»

Непосредственно для штурма рейхстага выделили два дивизиона БМ-31-12 (288 пусковых) и два дивизиона БМ-13Н (256 пусковых). Кроме того, на подоконниках второго этажа «дома Гимлера» было установлено множество одиночных снарядов М-30.

В ходе войны в войска поступило 2,4 тысячи установок БМ-8 (потеряно 1,4 тысячи), соответствующие цифры составляют для БМ-13 - 6,8 и 3,4 тысячи, а для БМ-31-12 - 1,8 и 0,1 тысячи.

Немецкие конструкторы принципиально иначе решили проблему стабилизации реактивных снарядов. Все германские PC были турбореактивными. Пусковые установки систем залпового огня были сотового типа (28 и 32-см PC), или трубчатого (15, 21 и 30-см),

Первой немецкой реактивной системой залпового огня стал шестиствольный химический 15-см миномет типа «Д», поступивший на вооружение химических пол* ков вермахта в конце 30-х годов. Основным его назначением была стрельба химическими минами (в германской армии реактивные снаряды именовались минами, а трубчатые пусковые установки для них - минометами) весом от 39 до 43 кг. Внешне химические мины отличались от фугасных или дымовых только наличием зеленого или желтого колец. С 1942 г. миномет «Д» немцы начали именовать 15-см Nb.W 41, т. е. дымовой миномет (пусковая) обр. 1941 г. Наши солдаты миномет такого типа называли «Иваном» или «Ванюшей».

В ходе войны химические боеприпасы не применялись и миномет стрелял только осколочно-фугасными и дымовыми минами. Разлет осколков осколочно-фугасной мины составлял 40 м в бок и 13 м вперед. Дымовая мина давала облако диаметром 80-100 м, которое сохраняло достаточную плотность в течение 40 секунд.

Шесть стволов миномета были объединены в один блок с помощью передней и задней обойм. Лафет имел секторный подъемный механизм с максимальным углом возвышения до +45° и поворотный механизм, допускавший поворот +-12°. Боевая ось лафета коленчатая, при стрельбе она поворачивается, колеса вывешиваются, а лафет опирается на сошники развернутых станин и откидной передний упор. Огонь велся залпами по 6 выстрелов за 5 секунд, время перезарядки 1,5 минуты, Вес ПУ составлял 540 кг без боеприпасов.

С апреля 1943 г. немцы стали изготавливать 10-ствольные ПУ на базе полугусеничной бронемашины «Мультир» для стрельбы 15-см минами. Называли их бронированными пусковыми установками 15 см PW, 43, Вес системы около 7,1 тонны, возимых боекомплектов 20 мин, а максимальная скорость по шоссе составляла 40 км/час.

По типу «Ивана» немцы создали две более мощные ПУ («дымовых минометов») на колесных лафетах. Это пятиствольный 21-см миномет 21. см. Nb.W. 42 и шестиствольный миномет 30 см. NbAV.42. Вес первого составлял 550, а второго 1100 кг.

В 1940 г, началось производство 28-см фугасных и 32 см зажигательных мин (28-см. WK. и 30-CM.WK,). Обе имели одинаковый двигатель, но различались весом, размерами и начинкой головной части.

32-см мины в упаковочных ящиках на огневой позиции (Германия)

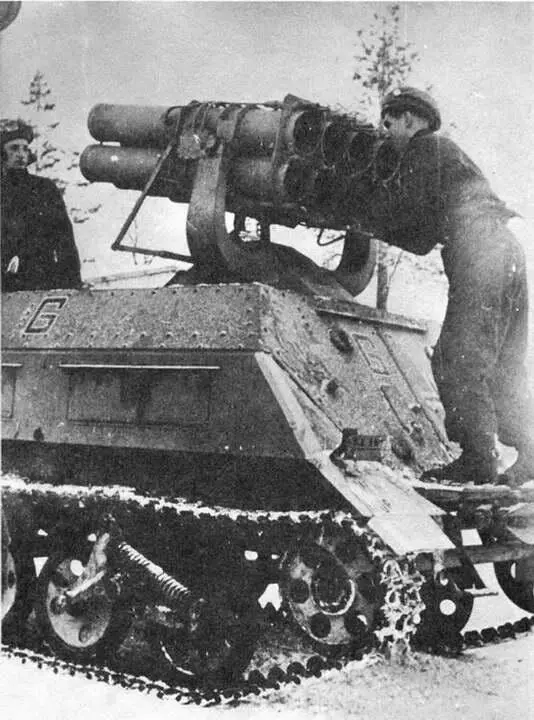

15-см «Иван» на «Мультире»

Зона поражения осколками фугасной мины достигала 800 м. При прямом попадании одной в дом он полностью разрушался,

32-см зажигательные мины снаряжались 50 литрами нефти. При стрельбе по сухому лугу или лесу одна вызывала пожар на площади 200 кв. м с пламенем высотой до двух-трех метров. Взрыв килограммового разрывного снаряда мины создавал добавочное осколочное действие.

Минимальная табличная дальность стрельбы для обеих мин составляла 700 м, но стрелять на дальность менее 1200 м не рекомендовалось из условий собственной безопасности.

Наиболее простой ПУ для 28 и 32-см мин являлся тяжелый метательный прибор обр. 40 г. и обр. 41 г., который представлял собой деревянную или железную раму, на которой в ящиках находились четыре мины. Рама могла устанавливаться под разными углами, что позволяло придавать ПУ углы наведения от +5° до +42°. Укупорочные ящики 28 и 32-см мин представляли собой деревянные рамы с одинаковыми наружными размерами.

Для повышения мобильности шесть метательных приборов обр. 1940 или 41 гг. монтировали на полугусеничных бронеавтомобилях (спецмашина 251).
