СУВ «Заслон», включавшая бортовой локатор РП-31 и ряд других подсистем, должна была обнаруживать воздушную цель с эффективной поверхностью рассеивания отраженных радиолучей (ЭПР) 16м² на дальности до 200км. Максимальная дальность сопровождения цели типа «бомбардировщик Ту-16» должна была составлять 120 км. а цели типа «легкий истребитель» – 90 км в передней и 70 км в задней полусферах. С помощью «Заслона» предстояло реализовывать принцип групповых действий при наличии прерывистой или разовой информации о цели, что позволяло перехватчикам успешно работать в районах, где отсутствовало сплошное радиолокационное поле,
Разработку СУВ начали с поиска путей реализации режимов одновременного обзора пространства, сопровождения и обстрела нескольких целей. Существовавшие в те годы антенны с механическим приводом не обеспечивали подобных возможностей. Тогда разработчики приняли смелое для своего времени решение создать антенну с электронным сканированием. Задача была крайне сложной – еще никому в мире не удавалось создать для истребителя такое устройство. После долгих поисков и проверки различных технических решений к 1975 г. была изготовлена фазированная антенная решетка (ФАР), пригодная для испытаний на летающей лаборатории (ЛЛ). По основным характеристикам излучения ФАР, впоследствии получившая серийное обозначение Б1.01М, и до настоящего времени остается своеобразным эталоном самолетной антенны. Важной составляющей СУВ «Заслон» стал бортовой вычислитель, созданный на базе ЦВМ А-15 («Аргон-15»).
Чтобы обеспечить новому перехватчику возможность скрытно атаковать цели, в состав СУВ включили теплопеленгатор, позднее получивший обозначение 8ТК. Его разработкой занималось ЦКБ «Геофизика» под руководством Д.М. Хорола. Основу конструкции теплопеленгатора составлял вращавшийся барабан с системой зеркал, фокусирование теплового изображения происходило в точке на его оси, в которой размещалось чувствительное приемное устройство, охлаждаемое жидким азотом. Т.к. в технических требованиях задавалось использование теплопеленгатора только на большой высоте, его решили сделать выдвигаемым из нижней части фюзеляжа самолета.
Для испытаний аппаратуры СУВ «Заслон» использовали две ЛЛ на базе Ту-104, разработанные НПО «Взлет». На первой из них летные испытания начались весной 1973 г. и решались чисто радиотехнические задачи: отработка управления ФАР, процессов поиска и обнаружения целей. Вторая ЛЛ начала полеты осенью 1975 г. Она предназначалась для испытаний СУВ в целом, хотя на первых порах использовалась тоже по радиотехнической тематике, в частности, для отработки захвата цели и ее дискретного сопровождения. На последующих этапах проводилась отработка сопряжения нового радара с подвешиваемыми под крылом самолета ракетами, включая их пуски.
Фазированная антенная решетка – характерная особенность МиГ-31

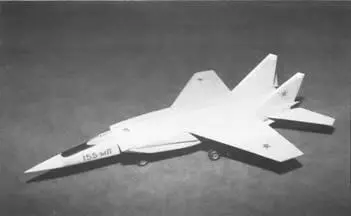

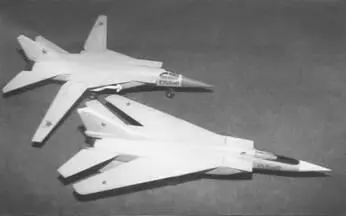

Модели различных предварительных вариантов перехватчика Е-155МП
Одной из основных составляющих комплекса перехвата «Заслон» стала ракета дальнего действия К-33, предназначенная для поражения целей на дальности до 130 км. Ею занималось КБ «Вымпел» под руководством главного конструктора А.Л.Ляпина, а за разработку полуактивной радиолокационной головки самонаведения (ПРГС) ракеты отвечал «Фазотрон». Особенностями К-33 стали крыло малого удлинения и складывающиеся рули, что обеспечило ее конформное размещение в подфюзеляжных нишах перехватчика. После пуска, на начальном этапе полета пути до цели, для наведения ракеты служила инерциальная система, а затем начинала работать ПРГС. Летную отработку ракеты К-33 проводили на двух ЛЛ, созданных на базе МиГ-21 (1970 г.) и МиГ-25П (1973 г.).
Созданием элементов комплекса С-155 занимались десятки научных организаций и предприятий нескольких отраслей промышленности. Свой вариант комплекса – перехватчикТу-148-33, оснащенный СУВ «Заслон» и ракетами К-33, разрабатывало ОКБ А.Н. Туполева. Однако в начале 1970-х гг. военные отдали приоритет микояновскому проекту.
В Постановлении № 397-152 было указано, что новый перехватчик следует предъявить на Госиспытания в 4-м квартале 1971 г., но уложиться в этот срок не удалось, т.к. создание самолета потребовало длительных научных и конструкторских изысканий. В ОКБ-155 было рассмотрено несколько вариантов компоновки истребителя. Один из них представлял собой гибрид МиГ-23 и МиГ-25П. Машина должна была иметь боковые воздухозаборники по типу МиГ-25П, фюзеляж с улучшенной аэродинамикой, высокорасположенное крыло с поворотными консолями и одноки-левое хвостовое оперение, а также два подфюзеляжных складывающихся гребня, которые принимали полетное положение после взлета. Крыло изменяемой геометрии сулило ряд преимуществ, включая улучшение взлетно-посадочных характеристик, однако механизм поворота значительно усложнял его конструкцию и увеличивал вес, поэтому этот проект развития не получил. В другом варианте рассматривался перехватчик бесхвостой схемы с оживальным крылом, но работы и в этом направлении свернули. Также остались нереализованными варианты, проходившие под шифрами изделия «518-31» и «518-55». Например, второй из них отличался крылом, по форме напоминавшим крыло МиГ-29, имел хвостовое оперение аналогичное МиГ-25П, фюзеляж, воздухозаборники и шасси – по типу будущего МиГ-31.
