Евгений Ружицкий - Американские самолеты вертикального взлета

Оборудование и системы. На СВВП установлены три гидравлические системы: для управления поворотными винтами, привода поверхностей управления и аварийная. Рабочее давление 210 кг/см2.

В состав электрической системы входят два генератора постоянного тока (30 В, 300 А), статические преобразователи, две никель-кадмиевые аккумуляторные батареи (12 В, 13 А/ч).

Система кондиционирования фирмы «Гаррет». Имеется кислородный баллон (давление 127 кг/см2).

Размеры:

размах крыла:

с учетом гондол двигателей 10,72 м

без гондол 9,8 м

длина самолета 12,83 м высота самолета

(винты в горизонтальном положении) 4,67 м

площадь крыла 15,7 м2

диаметр поворотных винтов 7,62 м

ометаемая площадь 2x45,6 м2

Двигатели 2 ГТД Лайкоминг LTC1К-4К

взлетная мощность 2x1550 л.с.

Массы и нагрузки:

взлетная при вертикальном взлете 5900 кг

при взлете с коротким разбегом 6805 кг

пустого снаряженного 4340 кг

топлива 675 кг

Летные данные (расчетные):

максимальная скорость

на самолетном режиме 615 км/ч

экономическая крейсерская скорость 370 км/ч

максимальная скороподъемность 15 м/с статический потолок

без учета влияния земли 2635 м

с учетом влияния земли 3200 м

динамический потолок 4570 м

дальность полета 820 км

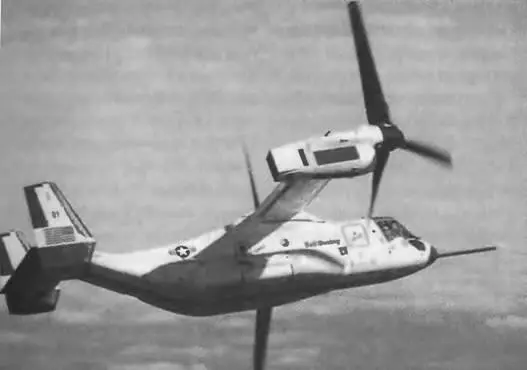

СВВП Белл-Боинг V-22

Фирмы «Белл» и «Боинг-Вертол» с 1982 г. осуществляют совместную разработку по программе JVX (Joint Services Advanced Vertical Lift Aircraft) многоцелевого самолета с вертикальным взлетом и посадкой с поворотными винтами, который должен был в 2000 году поступить на вооружение корпуса морской пехоты, ВМС и ВВС США. Программе JVX предшествовала программа НХМ, требования к которой были выработаны в 1980 г. министерством обороны США и по которой в 90-х годах предусматривалась замена десантно-транспортных вертолетов Боинг-Вертол СН-46 и Сикорский СН-53 для корпуса морской пехоты. Среди проектов рассматривались СВВП с поворотными винтами.

В 1981 г. фирма «Белл» представила данные о своем проекте СВВП D.327, который по существу являлся предшественником СВВП JVX и предназначался для перевозки 24 десантников, а также для поисково-спасательных операций. СВВП должен был иметь два поворотных винта диаметром 10,5 м, а силовая установка его должна была состоять из двух ГТД с взлетной мощностью по 4380 л.с. В носовой части предусматривалось размещение турельной установки с пулеметами калибром 7,62 мм и системы ночного видения. СВВП должен был иметь максимальную взлетную массу при вертикальном взлете 15 740 кг, а при взлете с коротким разбегом - 19 050 кг, максимальную перевозимую нагрузку 4540 кг, крейсерскую скорость 480 км/ч и боевой радиус 370 км.

В конце 1981 г. при рассмотрении проекта военного бюджета США на 1983 ф.г. было выдвинуто требование разработать усовершенствованный СВВП JVX, который мог бы использоваться всеми видами вооруженных сил по совместной программе, предусматривающей создание многоцелевого летательного аппарата JVX в первую очередь для корпуса морской пехоты с целью замены вертолетов СН-46 и СН-53, а также для ВМС и ВВС и даже для армии.

Техническая группа в составе представителей всех видов вооруженных сил и NASA провела сравнительный анализ различных схем вертикально взлетающих аппаратов, среди которых были усовершенствованный вертолет, винтокрыл, вертолет с соосными несущими винтами, использующими концепцию опережающей лопасти, СВВП с новоротными винтами и СВВП с подъемно-маршевыми ТРДД, и пришла к выводу, что только СВВП с поворотными винтами сможет выполнять все виды заданий, предусмотренных в программе JVX.

Первоначально расчетная стоимость программы JVX оценивалась в 25 млрд. долл., но вскоре была увеличена до 35,6 млрд. долл., в том числе на НИОКР было выделено 2,2 млрд. долл., а на серийное производствово - 33,4 млрд. долл. Предусматривалось серийное производство 1086 самолетов: 552 - для корпуса морской пехоты, 284 - для армии, 200 - для ВВС и 50 -для ВМС.

В начале 1983 г. были определены основные требования к СВВП JVX:

выполнение длительного полета с крейсерской скоростью 465 км/ч;

максимальная скорость при броске 510-555 км/ч;

взлетная масса 17 240 - 18 145 кг и максимальная платная нагрузка 4540 кг;

статический потолок без учета влияния земли 1220 м при температуре 25°С;

максимальная дальность полета 3700 км без дозаправки и максимальный боевой радиус 1300 км;
