фюзеляж типа «полумонокок», изготовлен из алюминиевых сплавов. В негерметизированной кабине экипажа летчики сидят рядом; используются катапультные кресла «Рокуэлл» LW-3B. С правого борта имеется дверь размером 1,37x0,81 м. Из кабины экипажа есть дверь в грузовую кабину, в которой, кроме испытательного оборудования, возможно размещение грузов или 9 пассажиров. Размеры кабины: длина 4,5 м, ширина 1,5 м, высота 1,5 м, площадь пола 5,4 м2, объем кабины 8,5 м3.
Крыло прямое, высокорасположенное, неразрезное, имеет постоянную хорду 1,56 м. Относительное удлинение 6,12. Для предотвращения ударов лопастями на самолетном режиме имеет угол обратной стреловидности 6°30. Угол поперечного V=2°r угол установки 3 . В конструкции крыла используется усовершенствованный профиль NACA 64А-223. Панели обшивки слоистой сотовой конструкции, толщиной 19 мм. Механизация крыла состоит из односекционных закрылок и элеронов-закрылок. Закрылки могут отклоняться на углы 20°, 40° и 75°, а элероны-закрылки - на 47°. При полете на режиме висения за счет максимального отклонения закрылок потери тяги винтов уменьшаются на 6%.
Поворотные винты трехлопастные. Лопасти изготовлены из нержавеющей стали и крепятся ко втулке из титанового сплава с помощью торсионов и осевых шарниров. Крепление втулки к валу двигателя полужесткое, с помощью эластомерного шарнира, допускающего отклонение плоскости вращения винта на 12° на вертолетном режиме полета. Винты не имеют тормозов, складывание лопастей не предусмотрено. Лопасти имеют постоянную хорду 0,355 м, относительная толщина лопасти у комля 28%, на конце - 8%, крутка лопасти 35°, угол конусности лопастей 2,5°, коэффициент заполнения винта 0,089.

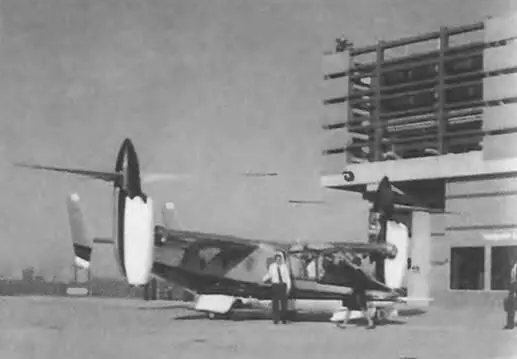

Демонстрация эксплуатации СВВП XV-15C вертолетной площадки на крыше здания
Окружная скорость концов лопастей на вертолетном режиме 225 м/с, на самолетном - 183 м/с. Масса лопасти 54,5 кг. Позже, в 1982 г., NASA и фирма «Белл» по контракту стоимостью 12,8 млн. долл. разработали и изготовили новые винты с лопастями из композиционных материалов на основе волокон графита. Лопасти имели крутку, увеличенную до 43°, корневую хорду 0,507 м и концевую 0,127 м. С новыми лопастями предполагалось увеличение статического потолка до 3050 м, максимальной взлетной массы до 6800 кг и скорости до 600 км/ч.
Оперение двухкилевое, цельнометаллическое. Размах стабилизатора 3,91 м. Вертикальные кили имеют рули направления, стабилизатор - рули высоты. Угол установки стабилизатора может меняться.
Схема СВВП XV-15
Шасси трехопорное, от канадского СВВП Канадэр CL-84. Все опоры имеют спаренные колеса. Передняя опора убирается назад, основные - вперед в обтекатели по бокам фюзеляжа. Шасси рассчитано на вертикальную скорость снижения 3,05 м/с. База шасси 4,8 м, колея 2,64 м.
Силовая установка. Турбовальные двигатели Лайкоминг LTC1K-4K с передним выводом вала установлены в гондолах на концах крыла. Двигатель LTC1K-4K является модификацией вертолетного ГТД Лайкоминг T-53-L-13 и рассчитан на работу при различных углах поворота гондолы.. ГТД имеет осецентробежный компрессор, кольцевую противоточную камеру сгорания, осевую турбину компрессора и одноступенчатую силовую турбину. Масса сухого двигателя 234 кг (без сопловой трубы), длина двигателя 1,21 м, максимальный диаметр 0,58 м. Удельный расход топлива 0,234 кг/л. с.-ч. Воздухозаборники ГТД снабжены противообледенительной системой.

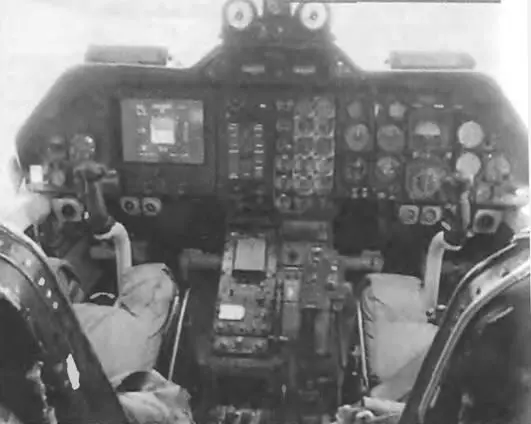

Кабина и оборудование СВВП XV-15
Топливная система. Топливо расположено в двух крыльях баках-отсеках общей вместимостью 870 л. Масса масла 62 кг. Трансмиссия имеет два промежуточных и два основных редуктора (по одному для каждого двигателя), проходящий в крыле синхронизирующий вал и центральный редуктор. Синхронизирующий вал обеспечивает привод винтов при отказе одного ГТД. Поворот гондол осуществляется с помощью винтовых домкратов. Винты могут отклоняться от горизонтального положения на угол 95°. При взлете с коротким разбегом угол поворота винтов равен 60 - 75°. Переход самолета от полета на режиме висения к горизонтальному полету может быть выполнен за И-12с.
Система управления бустерная, с гидравлическим приводом, дублированная. При полете на вертолетных режимах самолет управляется с помощью рычага «шаг-газ» и ручки управления циклическим шагом винтов. В крейсерском полете поперечное управление осуществляется с помощью элеронов-закрылок (флаперонов), путевое - с помощью рулей направления, а продольное - рулей высоты. Рули могут использоваться и на вертолетных режимах при соответствующей скорости. Самолет оснащен двумя автоматическими системами управления: трехосевой системой SCAS управления и повышения устойчивости и системой FFS с использованием механизмов загрузки.
