Евгений Ружицкий: Американские самолеты вертикального взлета

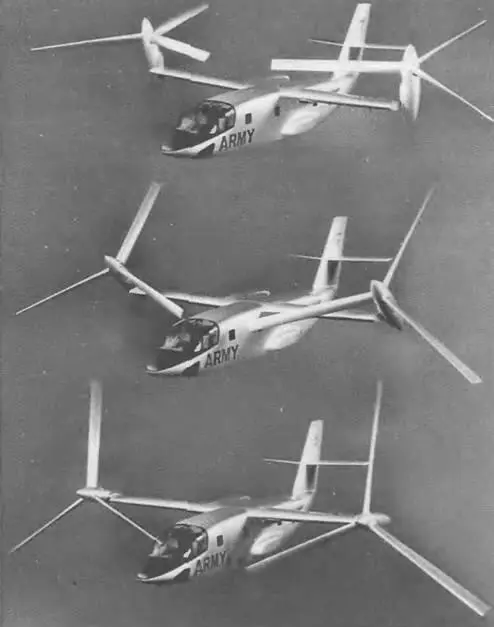

Модель многоцелевого вертолета-самолета для армии США

Армия и ВВС США возлагали большие надежды на развитие вертолета-самолета XV-3, считая, что он является наиболее подходящим для разведки, спасательной службы и связи. Фирмой «Белл» был разработан ряд проектов военных и пассажирских вертолетов-самолетов. На них предполагалось устанавливать два ГТД в гондолах под крыльями, скорость Должна была составлять 400 км/ч.

Вертолет-самолет Белл XV-3 представляет собой моноплан с одним ПД, двумя поворотными винтами и полозковым шасси.

Фюзеляж имеет хорошие аэродинамические формы. В носовой части расположена кабина с большой площадью остекления, в которой размещаются летчик, второй летчик или наблюдатель и двое пассажиров, или раненый на носилках с санитаром.

Крыло прямое, средне-расположенное, имеет сравнительно небольшую площадь, так как рассчитано для создания подъемной силы только на крейсерской скорости. На концах крыльев размещаются небольшие гондолы с поворотными винтами. Обшивка носка крыла может сниматься для доступа к валам трансмиссии. На крыле имеются элероны и выдвижные закрылки.

Хвостовое оперение выполнено, как у обычных самолетов, с большим по площади вертикальным оперением, с рулем направления, на киле установлен стабилизатор размахом 4 м с рулями высоты.

Шасси полозковое, имеет очень простую конструкцию, колея шасси 2,8 м.

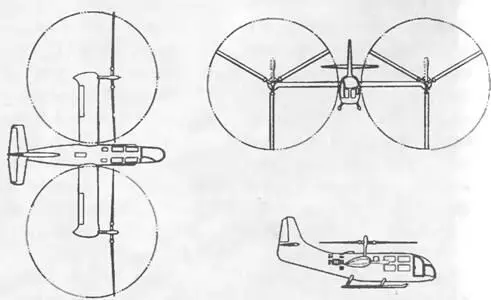

Схема вертолета-самолета Белл XV-3

Винты трехлопастные, диаметром 7,2 м, установлены в гондолах на концах крыла. Втулки винтов имеют пересекающиеся вертикальные и горизонтальные шарниры, расположенные на 0,44 м (0,12R) от оси вращения, и компенсаторы взмаха. Втулки винтов закрыты обтекателями. Цельнометаллические клееные лопасти имеют прямоугольную форму в плане и геометрическую крутку 20°.

Силовая установка. Винты приводятся во вращение от звездообразного поршневого двигателя воздушного охлаждения Пратт-Уитни R-985 мощностью 450 л.с, установленного в центральной части фюзеляжа. Из-за недостаточной мощности двигателя максимальная скорость была ограничена до 280 км/ч, достижение большей скорости было возможно только при установке более мощного двигателя; предполагалось установить двухвальный ГТД Лайкоминг Т-53 мощностью 825 л.с.

Управление. На вертолетных режимах вертолет-самолет управляется, подобно вертолету поперечной схемы, благодаря управлению циклическим и общим шагом несущих винтов, а на самолетных режимах - по amp;обно самолету. При переходе от вертолетного режима к самолетному винты наклоняются на 90° с помощью червячной передачи от электромоторов. Процесс перехода занимает 15 - 20 с. Вертолет-самолет может продолжать полет при любом промежуточном положении винтов во время перехода.

Размеры:

размах крыла 9,5 м

длина фюзеляжа 9,4 м

высота 4,2 м

площадь крыла 10,8 м2

диаметр поворотных винтов 7,62 м

отметаемая площадь 2x45,6 м2

коэффициент заполнения 0,04

Двигатели 1 ПД Пратт-Уитни R-985

взлетная мощность 450 л.с.

Массы и нагрузки:

взлетная масса 2180 кг

масса пустого СВВП 1630 кг

емкость баков 380 л

нагрузка на ометаемую площадь 24,8 кгс/м2

нагрузка на мощность 4,85 кгс/л.с.

Летные данные:

максимальная скорость 280 км/ч

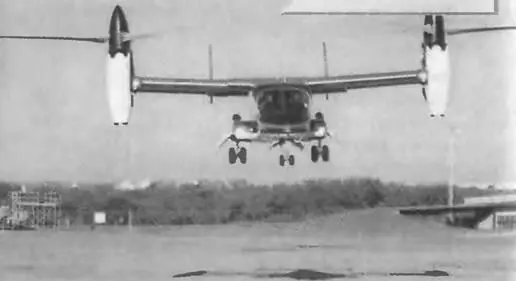

Экспериментальный СВВП с поворотными винтами Белл XV-15 на режиме висения

С началом военных действий во Вьетнаме, в которых была продемонстрирована высокая эффективность вертолетов, ограничивавшаяся недостаточной их скоростью, армия США стала проявлять повышенный интерес к преобразуемым скоростным винтокрылым аппаратам с поворотными винтами. В 1965 г. были разработаны требования армии к транспортному СВВП с поворотными винтами с взлетной массой 13 т, однако в 1968 г. из-за недостатка средств для создания такого СВВП было решено сперва разработать демонстрационный СВВП с меньшей в три раза взлетной массой 4,5 т.

Осенью 1972 г. фирмы «Белл» и «Боинг-Вертол» получили от армии США и NASA контракты по 0,5 млн. долл. на конкурсные исследования экспериментального СВВП с новоротными винтами. В апреле 1973 г. для проведения дальнейших исследований была выбрана фирма «Белл», представившая проект СВВП «Модель 301» и получившая контракт стоимостью 26 млн. долл. от армии и NASA на постройку и летные испытания двух экспериментальных СВВП под обозначением XV-15; руководство их разработкой осуществлял ведущий конструктор Кеннет Вернике.
