Авиация и время 2009 05

Забегая вперед, следует сказать, что в дальнейшем, по опыту эксплуатации серийных МиГ-23Б, самолет было рекомендовано оснастить крылом с отклоняемым носком, улучшавшим срывные характеристики и устранявшим «раскачку» на малых скоростях. Новая консоль крыла «3-й редакции» получила четырехсекционный носок, занимавший по длине 2/3 передней кромки. Он отклонялся на 20' синхронно с закрылком. Взлетные и посадочные скорости МиГ-23Б с новым крылом оказались на 20-30 км/ч ниже, чем у значительно более легкого МиГ-21бис. Второй и третий опытные самолеты (в отличие от первого) несли полный комплект БРЭО, включая САУ-23Б, навигационный комплекс КН-23, прицельную систему «Сокол-23С», систему индикации и радиовысотомер РВ-5Р. Пушечное вооружение МиГ-23Б включало 23-миллиметровое двуствольное орудие ГШ-23Л с боекомплектом 200 патронов и скорострельностью до 3200 выстрелов в минуту. Эта пушка стреляла 180-граммовыми снарядами, пробивавшими броню до 15 мм. могла достаточно эффективно использоваться для поражения легких бронированн = * целей типа БТР, БМП. На внешних подвес.-ах можно было разместить 2 контейнера УПК23-250 с такими же пушками.

В состав вооружения самолета вошли также практически все средства поражения «воздух-поверх- ность», имевшиеся тогда на вооружении фронтовой авиации. В частности, под крылом и фюзеляжем можно было подвесить до четырех блоков УБ-16-57УМП или УБ- 32А, каждый из которых вмещал, соответственно, 16 или 32 ракеты С-5 калибром 57 мм. Другой вариант вооружения включал 4 тяжелые 240-мм НАР С-24 массой по 235 кг. Они могли комплектоваться ударным взрывателем В-24А или радиовзрывателем РВ-24 «Жук», который срабатывал в воздухе над целью. Позже в арсенал самолета вошли блоки Б-8М (до четырех штук), каждый из которых снаряжался двадцатью мощными 80-мм НАР С-8. Самолет мог нести до 3000 кг бомб на двух подкрыльевых и четырех подфюзеляжных узлах подвески (два дополнительных узла были размещены в хвостовой части, за нишами основных опор шасси). Важным новшеством, внедренном на МиГ-23Б, стали многозамковые балочные держатели, разработка которых началась в СССР в 1967 г. на основе анализа опыта американцев, полученного во Вьетнаме. На МиГ-23Б использовали держатели МБДЗ-У2Т-1 под авиабомбы калибром до 500 кг, а также МБД2-67У для меньших боеприпасов. В результате самолет получил возможность нести шесть 500-кг авиабомб или восемь по 250 кг. или 18 «соток».

Наибольшим нововведением в области ударного вооружения, внедренном на МиГ-23Б. стали управляемые ракеты класса воздух-поверхность». Следует сказать, что в середине 1960-х гг. развитие авиационного ракетного вооружения в СССР шло достаточно быстрыми темпами. Но если разработку ракет класса «воздух-воздух» вели несколько ОКБ, то класса «воздух-поверхность» – лишь ОКБ-2-155 в Дубне. К тому времени для бомбардировщиков Ту-16, Ту-22 и Ту-95 им было создано несколько типов крылатых ракет, по своей массе сравнимых с некоторыми истребителями. О вооружении самолетов фронтовой авиации такими «царь-ракетами», естественно, не могло быть и речи.

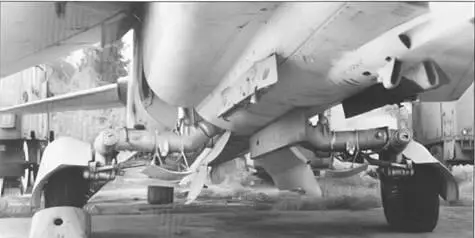

Основные опоры шасси и обтекатель пушки ГШ-23Л самолета МиГ-23БН.

Внизу: передняя опора шасси и ниша правой основной опоры шасси

Американцам еще в 1957 г. удалось создать УР AGM-12 «Буллпап», имевшую радиокомандную систему наведения. Эта ракета успешно применялась во Вьетнаме для поражения малоразмерных, хорошо защищенных целей. В начале 1966 г., когда перед МАП СССР встал вопрос, кому поручить разработку «советского «Буллпапа», выбор пал на КБ калининградского завода № 455 (будущее КБ «Звезда» ПО «Стрела», ныне – головное предприятие корпорации «Тактическое ракетное вооружение»), которое уже осуществляло инициативные исследования в данном направлении. УР, получившую обозначение Х-66, сконструировали рекордно быстро, а после успешного окончания Госиспытаний она в 1968 г. была принята на вооружение, став первым управляемым средством поражения класса «воздух-поверхность» фронтовой авиации ВВС СССР. Однако новое оружие не получило сколько- нибудь существенного распространения, так как могло применяться самолетами, оснащенными РЛС, а таковым был лишь МиГ-21 ПФМ.
