Устройство измерения угловых координат предназначено для измерения угла места (е ) и азимута (b ) ЛА и ЗУР. В основу измерения положено свойство прямолинейного распространения электромагнитных волн.

Устройство измерения скорости предназначено для измерения радиальной скорости движения ЛА. В основу измерения положен эффект Доплера, заключающийся в изменении частоты отраженного сигнала от движущихся объектов.

Устройство формирования команд (УФК) управления предназначено для выработки электрических сигналов, величина и знак которых соответствуют величине и знаку отклонения ракеты от кинематической траектории. Величина и направление отклонения ЗУР от кинематической траектории проявляются в нарушении связей, обуславливаемых характером движения цели и методом наведения на нее ЗУР. Меру нарушения этой связи называют параметром рассогласования A(t).

Величина параметра рассогласования измеряется средствами сопровождения ЗРК, которые на основании A(t) формируют соответствующий электрический сигнал в виде напряжения или тока, называемый сигналом рассогласования. Сигнал рассогласования является основной составляющей при формировании команды управления. Для повышения точности наведения ракеты на цель в состав команды управления вводятся некоторые сигналы коррекции. В системах телеуправления при реализации метода трех точек для сокращения времени вывода ракеты в точку встречи с целью, а также уменьшения ошибок наведения ракеты на цель в состав команды управления могут вводиться сигнал демпфирования и сигнал компенсации динамических ошибок, обусловленных движением цели, массой (весом) ракеты.

Устройство передачи команд управления (командные радиолинии управления). В системах телеуправления передача команд управления с пункта наведения на бортовое устройство ЗУР осуществляется посредством аппаратуры, образующей командную радиолинию управления. Эта линия обеспечивает передачу команд управления полетом ракеты, разовых команд, изменяющих режим работы бортовой аппаратуры. Командная радиолиния представляет собой многоканальную линию связи, число каналов которой соответствует числу передаваемых команд при одновременном управлении несколькими ракетами.

Автопилот предназначен для стабилизации угловых движений ракеты относительно центра масс. Кроме того, автопилот является составной частью системы управления полетом ракеты и управляет положением самого центра масс в пространстве в соответствии с командами управления.

Пусковые установки (ПУ) и пусковые устройства - специальные устройства, предназначенные для размещения, прицеливания, предстартовой подготовки и пуска ракеты. ПУ состоит из пускового стола или направляющих, механизмов наводки, средств горизонтирования, проверочно-пусковой аппаратуры, источников электропитания.

Пусковые установки различают по виду старта ракет - с вертикальным и наклонным стартом, по подвижности - стационарные, полустационарные (разборные), подвижные.

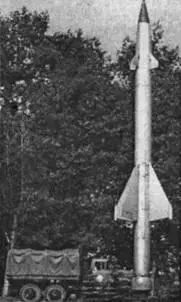

Стационарная пусковая установка C-25 с вертикальный стартом

Переносной зенитный ракетный комплекс «Игла»

Пусковая установка переносного зенитного ракетного комплекса «Блоупайп» с тремя направляющими

Стационарные ПУ в виде пусковых столов монтируются на специальных бетонированных площадках и перемещению не подлежат.

Полу стационарные ПУ при необходимости могут разбираться и после транспортировки устанавливаться на другой позиции.

Подвижные ПУ размещаются на специальных транспортных средствах. Применяются в мобильных ЗРК и выполняются в самоходном, буксируемом, носимом (переносном) вариантах. Самоходные ПУ размещаются на гусеничных или колесных шасси, обеспечивая быстрый переход из походного положения в боевое и обратно. Буксируемые ПУ устанавливаются на гусеничных или колесных несамоходных шасси, перевозятся тягачами.

Переносные пусковые устройства выполняются в виде пусковых труб, в которые устанавливается ракета перед пуском. Пусковая труба может иметь прицельное устройство для предварительного нацеливания и пусковой механизм.
