Николай Василии - Зенитные ракетные комплексы

В качестве источника сигнала используется лазерный передатчик, запуск которого осуществляется импульсом синхронизатора. Световой сигнал лазера излучается в пространство, отражается от ЛА и принимается телескопом.

Узкополосный фильтр, стоящий на пути отраженного импульса, уменьшает воздействие посторонних источников света на работу визира. Отраженные от ЛА световые импульсы попадают на светочувствительный приемник, преобразуются в сигналы видеочастоты и используются в блоках измерения угловых координат и дальности, а также для отображения на экране индикатора.

В блоке измерения угловых координат вырабатываются сигналы управления приводами оптической системы, которые обеспечивают как обзор пространства, так и автоматическое сопровождение ЛА по угловым координатам (непрерывное совмещение оси оптической системы с направлением на ЛА).

Средства опознавания позволяют определить государственную принадлежность обнаруженного ЛА и отнести его к категории «свой-чужой». Они могут быть совмещенными и автономными. В совмещенных устройствах сигналы запроса и ответа излучаются и принимаются устройствами РЛС.

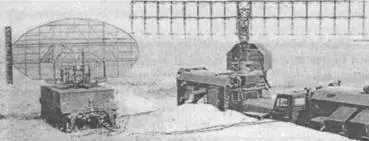

Антенна РЛС обнаружения «Top-M1» Оптические средства обнаружения

Радиолокационно-оптические средства обнаружения

На «своем» ЛА устанавливается приемник запросных сигналов, принимающий закодированные сигналы запроса, посылаемые РЛС обнаружения (опознавания). Приемник декодирует запросный сигнал и при соответствии этого сигнала установленному коду выдает его в передатчик сигналов ответа, установленный на борту «своего» ЛА. Передатчик вырабатывает закодированный сигнал и посылает его в направлении РЛС, где он принимается, декодируется и после преобразования выдается на индикатор в виде условной метки, которая высвечивается рядом с отметкой от «своего» ЛА. ЛА противника на запросный сигнал РЛС не отвечает.

Средства целеуказания предназначены для приема, обработки и анализа информации о воздушной обстановке и определения последовательности обстрела обнаруженных целей, а также передачи данных о них на другие боевые средства.

Информация об обнаруженных и опознанных ЛА, как правило, поступает от РЛС. В зависимости от вида оконечного устройства средств целеуказания анализ информации о ЛА осуществляется автоматически (при использовании ЭВМ) или вручную (оператором при использовании экранов электронно-лучевых трубок). Результаты решения ЭВМ (счетно-решающего прибора) могут отображаться на специальных пультах, индикаторах или в виде сигналов для принятия оператором решения об их дальнейшем использовании либо передаваться на другие боевые средства ЗРК автоматически.

Если в качестве оконечных устройств используется экран, то отметки от обнаруженных ЛА отображаются световыми знаками.

Данные целеуказания (решения на обстрел целей) могут передаваться как по кабельным линиям, так и по радиолиниям связи.

Средства целеуказания и обнаружения могут обслуживать как одно, так и несколько подразделений ЗРВ.

При обнаружении и опознавании ЛА анализ воздушной обстановки, а также порядок обстрела целей осуществляет оператор. При этом в работе средств управления полетом ЗУР участвуют устройства измерения дальности, угловых координат, скорости, формирования команд управления и передачи команд (командная радиолиния управления), автопилот и рулевой тракт ракеты.

Устройство измерения дальности предназначено для измерения наклонной дальности до ЛА и ЗУР. Определение дальности основано на прямолинейности распространения электромагнитных волн и постоянстве их скорости. Дальность может быть измерена локационными и оптическими средствами. Для этого используется время прохождения сигнала от источника излучения до ЛА и обратно. Время может быть измерено по запаздыванию отраженного от ЛА импульса, величиной изменения частоты передатчика, величиной изменения фазы радиолокационного сигнала. Информация о дальности до цели используется для определения момента пуска ЗУР, а также для выработки команд управления (для систем с телеуправлением).
