Николай Василии - Зенитные ракетные комплексы

В качестве показателя помехозащищенности используются: коэффициент помехозащищенности, допустимая плотность мощности помехи на дальней (ближней) границе зоны поражения в районе постановщика помехи, при которой обеспечивается своевременное обнаружение (вскрытие) и уничтожение (поражение) цели, дальность открытой зоны, дальность, начиная с которой цель обнаруживается (вскрывается) на фоне помех при постановке постановщиком помехи.

Работное время ЗРК(время реакции) - интервал времени между моментом обнаружения воздушной цели средствами ЗРК и пуском первой ракеты. Оно определяется временем, которое затрачивается на поиск и захват цели и на подготовку исходных данных для стрельбы. Работное время ЗРК зависит от конструктивных особенностей и характеристик ЗРК от уровня подготовки боевого расчета. Для современных ЗРК его величина находится в пределах от единиц до десятков секунд.

Время перевода ЗРК из походного положения в боевое- время с момента подачи команды на перевод комплекса в боевое положение до готовности комплекса к открытию огня. Для ПЗРК это время минимальное и составляет несколько секунд. Время перевода ЗРК в боевое положение определяется исходным состоянием его элементов, режимом перевода и видом источника электропитания.

Время перевода ЗРК из боевого положения в походное- время с момента подачи команды на перевод ЗРК в походное положение до окончания построения элементов ЗРК в походную колонну.

Боевой комплект(бк) - количество ракет, установленных на один ЗРК.

Запас хода- предельное расстояние, которое может пройти автотранспортное средство ЗРК, израсходовав полную заправку топлива.

Массовые характеристики- предельные массовые характеристики элементов (кабин) ЗРК и ЗУР.

Габаритные характеристики- предельные внешние очертания элементов (кабин) ЗРК и ЗУР, определяемые наибольшей шириной, длиной и высотой.

Зона поражения ЗРК

Зона поражения комплекса - область пространства, в пределах которой обеспечивается поражение воздушной цели зенитной управляемой ракетой в расчетных условиях стрельбы с заданной вероятностью. С учетом эффективности стрельбы она определяет досягаемость комплекса по высоте, дальности и курсовому параметру.

Расчетные условия стрельбы- условия, при которых углы закрытия позиции ЗРК равны нулю, характеристики и параметры движения цели (ее эффективная отражающая поверхность, скорость и др.) не выходят за заданные пределы, атмосферные условия не мешают наблюдению за целью.

Реализуемая зона поражения- часть зоны поражения, в которой обеспечивается поражение цели определенного типа в конкретных условиях стрельбы с заданной вероятностью.

Зона обстрела- пространство вокруг ЗРК, в котором обеспечивается наведение ракеты на цель.

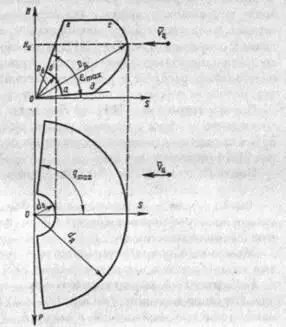

Рис. 1. Зона поражения ЗРК: вертикальное (а) и горизонтальное (б) сечение

Зона поражения изображается в параметрической системе координат и характеризуется положением дальней, ближней, верхней и нижней границ. Основные ее характеристики: горизонтальная (наклонная) дальность до дальней и ближней границ d d (D d ) и d(D), минимальная и максимальная высоты H mn и Н max , предельный курсовой угол q max и максимальный угол места s max . Горизонтальная дальность до дальней границы зоны поражения и предельный курсовой угол определяют предельный параметр зоны поражения Р пред т. е. максимальный параметр цели, при котором обеспечивается ее поражение с вероятностью не ниже заданной. Для многоканальных по цели ЗРК характерной величиной также является параметр зоны поражения Р стро , до которого количество проводимых стрельб по цели не менее, чем при нулевом параметре ее движения. Типичное сечение зоны поражения вертикальной биссекторной и горизонтальной плоскостями показано на рисунке.

Положение границ зоны поражения определяется большим количеством факторов, связанных с техническими характеристиками отдельных элементов ЗРК и контура управления в целом, условиями стрельбы, характеристиками и параметрами движения воздушной цели. Положение дальней границы зоны поражения определяет потребную дальность действия СНР.

Положение реализуемой дальней и нижней границ зоны поражения ЗРК может также зависеть и от рельефа местности.
