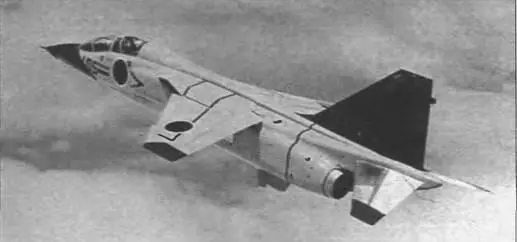

В целях продления срока эксплуатации самолета в 1991-1993 гг. проведена его модернизация. Предусмотрено использование ПКР ASM-2, бомб XGCS-1 с самонаведением, усовершенствована система управления огнем, а также установлен более прочный фонарь кабины и система сигнализации о перегреве двигателя

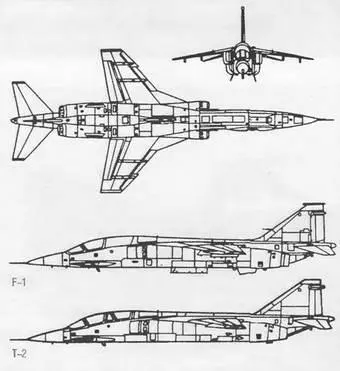

Самолет нормальной схемы, с высокорасположенным стреловидным крылом, однокилевым вертикальным оперением. Крыло кессонное, многолонжеронное, с уступом на передней кромке. Фюзеляж типа полумонокок Кабина одноместная, герметичная, с катапультным креслом ES-7J, обеспечивающим покидание самолета на стоянке, фонарь откидывается назад и вверх. Шасси трехопорное, с одноколесными стойками.

Двигатели установлены в хвостовой части фюзеляжа и имеют нерегулируемые боковые воздухозаборники с дополнительными впускными створками. Топливо размещается в семи фюзеляжных баках общей емкостью 3823 л. На двух подкрыльевых и подфюзеляжном пилонах могут быть дополнительно установлены 3 подвесных бака емкостью по 821 л.

Целевое оборудование включает многорежимную РЛС T/AWG-12, способную работать в режимах «воздух-воздух» и «воздух- земля» с отображением информации на ИЛС, систему управления огнем и бомбометанием с вычислителем J/ASQ-1, приемник предупреждения о радиолокационном облучении, фотокамеру для оценки результатов бомбометания. Установлены также ИНС 6TNJ-F, вычислитель воздушных параметров, курсовертикаль, связная УКВ-аппаратура, радионавигационная система TACAN и система опознавания «свой-чужой».

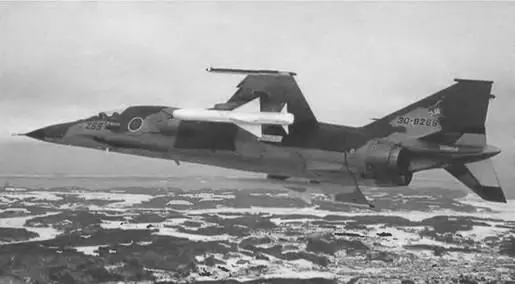

Помимо встроенной многоствольной пушки JM61 (калибр 20 мм), расположенной слева по борту в нижней части фюзеляжа за кабиной летчика, имеются 1 подфюзеляжный и 4 подкрыльевых узла, а также 2 узла на концах крыла для наружных подвесок. На подфюзеляжном и подкрыльевых узлах могут устанавливаться бомбы массой 227 и 340 кг на многозамковых держателях. На всех подкрыльевых узлах могут подвешиваться контейнеры с НАР, на двух из них – УР класса «воздух-поверхность» ASM-1, -2. Для борьбы с воздушными целями самолет может нести до четырех УР AIM-9 «Сайдуиндер» (по одной на концах крыла и на внутренних подкрыльевых узлах).

Экипаж, чел. 1

Скорость, км/ч.

максимальная на высоте около 10 км 1700

максимальная на высоте до 3 км 982

Практический потолок, м 15240

Дальность, км

перегоночная 2870

действия 350-555 Масса, кг:

максимальная взлетная 13674

пустого самолета 6358

Максимальная боевая нагрузка, кг 3629

Габариты самолета, м

размах крыла 7,88

длина 17,86

высота 4,39

Двигатель: ТРДДФ ishikawajima-harima

TF40-IH 1-801 А, кгс 2 по 2320/3313

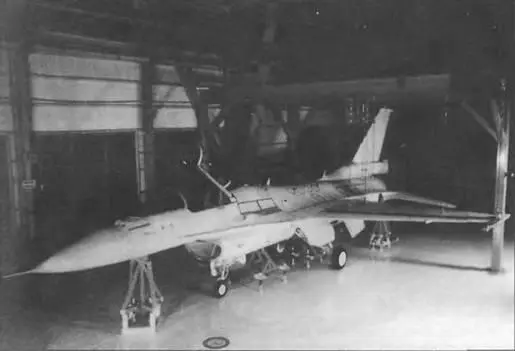

Техническое задание на самолет для замены истребителя F-1 было выпущено в 1980-х гг. В ноябре 1988 г. компания «Мицубиси» получила основной контракт, а фирмы «Кавасаки» и «Фуджи» участвовали в разработке и постройке 130 истребителей непосредственной поддержки войск на голе боя FS-X на базе планера самолета F-16C. Задержки из-за существующих в США ограничений на передачу технологий отложили реализацию проекта на два года В 1991 г. его расчетная стоимость возросла на 70% и составила свыше 2 млрд долларов. Была начата опытная постройка двух одноместных FS-X и двух двухместных TFS-X. Первый полет FS-X состоялся в 1995 г. Самолеты будут собираться на авиазаводе в г Нагоя Самолет должен поступить на вооружение японских ВВС в 2000 г

При создании истребителя FS-X за основу взят американский истребитель F-16, однако по сравнению с исходным самолетом длина фюзеляжа и размах крыла увеличены на 1 м и составляют соответственно 16 и 11м. Площадь крыла возросла на 25%, увеличена площадь стабилизатора, вертикального оперения, а также диаметр обтекателя РЛС, предназначенного для установки усовершенствованной фазированной антенной решетки японской разработки. Дополнительное подфюзеляжное оперение большой площади схемы «утка», установленное на воздухозаборниках двигателя, и кардинально новая электродистанционная система управления призваны увеличить маневренность самолета.
